D-FL 220 Przepływomierz firmy DURAG
Przepływomierz D-FL 220 firmy Durag jest urządzeniem monitorującym wielkość przepływu gazów odlotowych przy wykorzystaniu ultradźwięków.
Więcej informacji
Przepływomierz D-FL 220 firmy Durag jest urządzeniem monitorującym wielkość przepływu gazów odlotowych przy wykorzystaniu ultradźwięków.
ZASADA DZIAŁANIA:

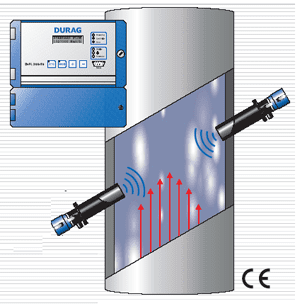

Pomiar przepływu urządzeniem D-FL 220 odbywa się przy pomocy impulsów ultradźwiękowych. Głowice pomiarowe umieszczone w kanale kominowym naprzemiennie generują i odbierają impulsy dźwiękowe, a przepływ gazu powoduje zmiany w czasie ich przejścia pomiędzy sondami. Czas przejścia impulsów zgodnie z kierunkiem przepływu skraca się, a przeciwnie do kierunku przepływu wydłuża się. Opis matematyczny tych dwóch czasów zawiera dwie zmienne: prędkość gazu oraz prędkość ultradźwięków, wyznaczane z układu równań. Po przemnożeniu prędkości gazu przez średnicę kanału kominowego otrzymywana jest wielkość przepływu. Pomiar temperatury i ciśnienia wymagane jedynie do wyliczenia przepływu normalnego.
ZASTOSOWANIA:
- Systemy monitorowania emisji zanieczyszczeń
- Szczególnie polecany do monitoringu emisji gazów agresywnych oraz monitoringu poniżej punktu rosy
WŁAŚCIWOŚCI:
- Pomiar ciągły, in-situ
- Brak bezpośredniego kontaktu czujników z gazem
- Wejście na pomiar temperatury i ciśnienia
- Programowanie poprzez panel urządzenia lub zewnętrzny komputer
- Układ przedmuchu, schładzający i utrzymujący w czystości czujniki
- Małe potrzeby w zakresie utrzymania- duża trwałość sond ultradźwiękowych
- Łatwy w montażu
Specyfikacja:
| Max. długość drogi pomiarowej | 1,2 m – 11 m | |
| Kąt instalacji głowicy pomiarowej | 30° – 60° | |
| Zakres pomiarowy | 0 – 5 000 000 m3/h zależnie od prędkości 0 – 40 m/s | |
| Max. temperatura strumienia gazu | 200°C, 400°C (opcja) | |
| Klasa obudowy głowicy | IP65 | |
| Podłączenie elektryczne głowicy | 15m, 50 m max.(opcja) | |
| Waga głowicy | 15 kg | |
| Moduł centralny: | ||
| Zasilanie | 115/230V, 50.60 Hz | |
| Pobór mocy | 50 VA | |
| Dokładność | Ok. 2% całkowitego zakresu | |
| Wyjścia | 4-20 mA / 500 Ohm | |
| Wejścia | Ciśnienie, temperatura 4-20 mA / 100 Ohm | |
| Styki | Przekaźnikowe: WARTOŚĆ GRANICZNA, BŁĄD, KONSERWACJA | |
| Czas integracji | 1 – 180 s dowolnie programowalne | |
| Zakres temperatury otoczenia | -20°C – +50°C | |
| Obudowa | IP65 | |
| Wymiary | 265 x 300 x 240 mm | |
| Opcja | Osłony atmosferyczne | |
