Pyłomierz optyczny D-R 290 do pomiaru stężeń pyłu w mg/m3

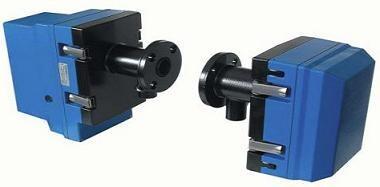

Pyłomierz optyczny in-situ do ciągłego monitoringu stężenia pyłu. Działa na zasadzie pomiaru osłabienia natężenia wiązki światła pochłanianej przez cząstki pyłu po dwukrotnym przejściu wzdłuż średnicy kanału spalinowego. Zbudowany jest z dwóch głowic nadajnika/odbiornika i montowanego po przeciwnej stronie lustra. Optyka pyłomierza chroniona jest przez nadmuchiwane powietrze. Pyłomierz posiada certyfikat QAL1 zgodny z normą PN-EN 14181 i rozporządzeniem Ministra Środowiska.

PODSTAWOWE CECHY URZĄDZENIA:

• Ciągły pomiar in situ bezpośrednio w strumieniu gazów odlotowych, bez przerywania strumienia czy pobierania prób.
• Półprzewodnikowe źródło światła charakteryzuje długi okres użytkowania.
• Szerokie spektrum diody super-szerokopasmowej (Super-Wide Band Diode, SWBD) pozwala osiągnąć optymalną dokładność dzięki większej stabilności pomiaru niż w przypadku diod konwencjonalnych.
• Programowanie poprzez panel urządzenia lub zewnętrzny komputer
• Nowoczesna technologia mikroprocesorowa wraz z oprogramowaniem umożliwiają cyfrowe przetwarzanie informacji.
• Ciekłokrystaliczny ekran wyświetla wartość pomiarową jako nieprzejrzystość lub wygaszanie, i jest kalibrowany w mg/m³.
• Automatyczny cykl kontrolny wprowadza korektę wartości ze względu na zanieczyszczenie okna.
• Układ przepłukiwania powietrzem chroni reflektor oraz ogrzewane okno wzierne, co wpływa na zmniejszenie potrzeb w zakresie konserwacji.
• Zewnętrzny panel sterowania z wyświetlaczem cyfrowym upraszcza instalację i użytkowanie.
• Hermetyczne obudowy układów optycznego i elektronicznego zapobiegają uszkodzeniom wewnętrznych elementów systemu przez pył i dym. Każdy system posiada dwa wyjścia analogowe z wybieranymi zakresami pomiarowymi.

OPCJONALNIE:

• Układ bezpiecznych elementów odcinających chroniących głowicę pomiarową i reflektor
• Porty magistrali
• Dodatkowy wyświetlacz na miejscu
• Interfejsy magistrali

ZASADA DZIAŁANIA:

W konstrukcji przyrządu Durag D-R 290 do monitorowania nieprzejrzystości wykorzystano zasadę transmisji (przepuszczania) światła. Głowica pomiarowa jest zamontowana naprzeciw reflektora. Wiązka światła przebiega drogę pomiarową dwukrotnie, zgodnie z zasadą autokolimacji. Takie rozwiązanie znacząco zwiększa czułość pomiarów wykonywanych przez system.

Po jednokrotnym przejściu drogi pomiarowej, wiązka światła odbija się od reflektora i przebiega ją powtórnie. Natężenie wiązki światła spada proporcjonalnie do zawartości cząstek w powietrzu. Wiązka światła ma znacznie większą średnicę niż powierzchnia reflektora, co upraszcza zestrajanie i zmniejsza błędy pomiarowe pochodzące od możliwych przesunięć termicznych w głowicy pomiarowej czy kołnierzach montażowych reflektora.

WŁAŚCIWOŚCI:

• Pomiar ciągły, in-situ
• Brak bezpośredniego kontaktu czujników z gazem
• Wejście na pomiar temperatury i ciśnienia
• Programowanie poprzez panel urządzenia lub zewnętrzny komputer
• Układ przedmuchu, schładzający i utrzymujący w czystości czujniki
• Małe potrzeby w zakresie utrzymania- duża trwałość sond ultradźwiękowych
• Łatwy w montażu
