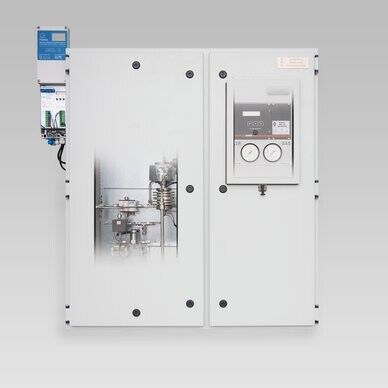

RHADOX 7300 / 7300 Ex
Oprócz wartości pomiarowych Wobbe-Index i zapotrzebowania na powietrze, analizator RHADOX 7300 / 7300 Ex mierzy gęstość gazu i wartość cieplną.
Więcej informacji
Oprócz wartości pomiarowych Wobbe-Index i zapotrzebowania na powietrze, analizator RHADOX 7300 / 7300 Ex mierzy gęstość gazu i wartość cieplną.
Określanie gęstości gazu odbywa się zgodnie z metodą Bernoulliego, który opisał zależność między ciśnieniem, a prędkością przepływu strumienia gazu przez kryzę. Ponieważ temperatura i ciśnienie próbki gazu oraz powietrza są już wyrównane w komorze mieszania RHADOX™, stosunek przepływu obu składników w drugiej komorze mieszania jest wykorzystywany do pomiaru ciężaru właściwego. Referencyjny pomiar ciśnienia i temperatury otoczenia w lokalizacji analizatora RHADOX™ kompensuje wpływ otoczenia. Wynikiem jest precyzyjny pomiar gęstości gazu.
Odczyty liczby Wobbego i gęstości gazu umożliwiają obliczenie wartości ciepła.
RHADOX™ określa parametry pomiaru Wobbe-Index i zapotrzebowanie na powietrze poprzez pomiar tlenu pozostałego po utlenieniu. Aby uzyskać bardzo dokładne wartości pomiarowe, parametry ciśnienia i temperatury muszą być stałe w dolnych granicach.
Pozwala to osiągnąć konstrukcja urządzenia:
- Jednostka sterująca do wyrównywania ciśnienia gazu odlotowego i powietrza
- Wymiennik ciepła do wyrównywania temperatury gazów odlotowych i powietrza.
- Opatentowana komora mieszania i opatentowana metoda utleniania katalitycznego.
Specyfikacja:
| Parametr | Wartość |
| Klasyfikacja Ex | ATEX II 2G Ex px IIB+H2 T4 Gb X (Ex-Zone 1) ATEX II 3G IIB+H2 T3 (Ex-Zone 2) |
| Zapotrzebowanie na powietrze | Dolna granica zakresu pomiarowego: 1,5 m3 Powietrza / m3 Gazu
Górna granica zakresu pomiarowego: 30 m3 Powietrza / m3 Gazu |
| Liczba Wobbego | Dolna granica zakresu pomiarowego: 5 MJ/m3
Górna granica zakresu pomiarowego: 120 MJ/m3 |
| Ciężar właściwy
(stosunek gęstość gazu do powietrza) |
Dolna granica zakresu pomiarowego: 0,5
Górna granica zakresu pomiarowego: 30 |
| Wartość opałowa | Dolna granica zakresu pomiarowego: 5 MJ/m3
Górna granica zakresu pomiarowego: 140 MJ/m3 |
| Wyjście analogowe | 4 – 20 mA, separacja galwaniczna |
| Zapotrzebowanie na powietrze i liczba Wobbego | 0,15 % – 0,2 % wartości mierzonej |
| spec. Gravity and Cal. Value | 1,0 % – 2,0 % wartości mierzonej |
| Dryf długoterminowy | < 2% wartości mierzonej/miesiąc |
| Dryft temperaturowy | < 0,02 %/K, względem końca zakresu pomiarowego |
| T90 | ok. 5-15 sekund, w zależności od lepkości gazu pomiarowego |
| Wyświetlacz | 16-cyfrowy podświetlany wyświetlacz LCD
pokazujący wartości pomiarowe i parametry systemu (opcjonalnie wyświetlacz graficzny) |
| Komunikaty | 1 komunikat systemowy (wartość pomiarowa tak/nie)
3 komunikaty (wskazanie stanu pracy) serwis, kalibracja, komunikaty o błędach |
| Łączność cyfrowa | Złącze szeregowe RS232 (opcjonalnie złącze RS 485, Ethernet) |
| Temperatura robocza otoczenia | od -5°C do +45°C |
| Temperatura pracy | od +5°C do +60°C,
Wersja specjalna do +105°C |
| Złącza gazowe | |
| Wlot | Zestaw tulejek 6 mm |
| Wylot | Zestaw tulejek 12 mm |
| Objętość przepływu gazu | Gaz mierzony 20-100 Nl/h
Powietrze procesowe 50-500 Nl/h (w zależności od zapotrzebowania) |
| Ciśnienie gazu (na wlocie) | Gaz mierzony -> 0,1 bar(g), maks. 17 bar(g)
Powietrze procesowe > 2 bar(g), maks. 8 bar(g) |
| Zasilanie | 115 lub 230 VAC / 50-60 Hz, 1000 VA |
| Stopień ochrony / obudowa | IP65 |
| Wymiary | 1000 x 900 x 350 mm |
| Waga | ok. 100-155 kg w zależności od opcji i klasy ochrony |
| Opcje | Automatyczna kalibracja zintegrowanego katalitycznego urządzenia do usuwania gazów z układu |
