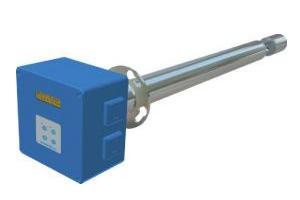

D-R 800 Pyłomierz firmy DURAG

D-R 800 Pyłomierz firmy DURAG

Pyłomierz optyczny, który posiada wbudowane laserowe źródło promieniowania. Miernik służy do ciągłego monitoringu stężeń pyłu, działający na zasadzie pomiaru rozpraszania wiązki światła laserowego przez cząstki pyłu niesione w strumieniu gazu. Komora pomiarowa znajduje się na końcu sondy (lancy) wprowadzanej bezpośrednio w strumień spalin. Układ pomiarowy jest przedmuchiwany powietrzem otoczenia. Pyłomierz posiada certyfikat QAL1 zgodny z normą PN-EN 14181, a metodyka jest zgodna z rozporządzeniem Ministra Środowiska

Pyłomierz D-R 800 firmy Durag jest pyłomierzem in-situ, działającym w technice laserowej, monitorującym zawartość pyłu emitowanego w przemysłowych gazach odlotowych.

ZASADA DZIAŁANIA:

Pyłomierz D-R 800 wykorzystuje zjawisko rozpraszania światła przez cząstki pyłu niesione w strumieniu gazu. Wysoka czułość urządzenia wynika z faktu, iż cząstki pyłu rozpraszają światło w kierunku zgodnym z kierunkiem padania promienia. Zmierzona ilość światła rozproszonego jest proporcjonalna do zawartości pyłu w strumieniu gazu.

Oprócz monitorowania skuteczności filtrów drogą rejestracji pozostałego zapylenia, przyrząd dodatkowo zgłasza w trybie natychmiastowym niedopuszczalnie wysokie emisje pyłów.

Niezawodność pyłomierza D-R 800 zapewniona jest między innymi przez to, że nie posiada on części ruchomych po stronie narażonej na negatywne oddziaływanie ze strumieniem gazów. Instalacja wymaga umieszczenia pyłomierza w kanale kominowym poprzez połączenie kołnierzowe oraz kalibracji.

ZASTOSOWANIA:

  • Elektrownie i elektrociepłownie
  • Cementownie
  • Przemysł metalurgiczny, drzewny i chemiczny
  • Spalarnie odpadów
  • Monitorowanie skuteczności filtrów odpylających

WŁAŚCIWOŚCI:

  • Pomiar ciągły, in-situ
  • Prosty montaż z jednej strony kanału komina
  • Prosta kalibracja urządzenia
  • Dłuższa żywotność części – nie ma ruchomych elementów w kanale komina
  • Hermetyczna obudowa chroni przed strumieniem mierzonego gazu
  • Programowanie bezpośrednio na panelu urządzenia lub zdalnie przez komputer
  • Dwa wyjścia analogowe sygnału z przełączaniem zakresu
  • Bezpośredni odczyt z LCD
  • Automatyczny test przyrządu z korektą poziomu zanieczyszczenia
  • Możliwość przedmuchu kanału pomiarowego sprężonym powietrzem

Metoda pomiarowa

Pomiar światła rozproszonego w odpowiednim kierunku

Zakresy pomiarowe

0-10 mg/m3 do 0-200 mg/m3 w zależności od rodzaju pyłu

Dokładność

2% pełnej skali

Wyjścia przekaźnikowe

4 dowolnie programowalne przekaźniki beznapięciowe o mocy przełączania 24VDC 2A

Wyjścia analogowe

0-20mA - mierzona intensywność światła rozproszonego, maksymalne obciążenie 500 Ohm

regulowane zero 4mA w czasie grawimetrycznej kalibracji stężenia pyłu podanego w mg/m3

Interfejs magistrali

Modbus

Wejścia cyfrowe

2 dowolnie programowalne cyfrowe wejścia

Integracja mierzonych wartości

1-1800 s dowolnie skalowana

Kontrola obwodu

0,1 do 46h w odstępach 0,1h

Dopuszczalna temperatura otoczenia

-200C do +500C

Max. temperatura strumienia gazu

2200C

Min. temperatura strumienia gazu

Powyżej punktu rosy gazu

Ciśnienie w kanale

-50 do +10 hPa

Max. grubość ściany kanału

max. 400 mm

Zasilanie

85-264 VAC, 47-63 Hz

Pobór mocy

50 W

Wymiary

1000[600] mm x 160 mm x 160 mm

Waga

7 [6] kg

Wymiary, część pomiarowa

1000[600] mm x 160 mm x 160 mm

Wymiary, część połączeniowa

380 mm x 300 mm x 210 mm

Klasa obudowy

IP 65

Opcja

Osłony atmosferyczne
