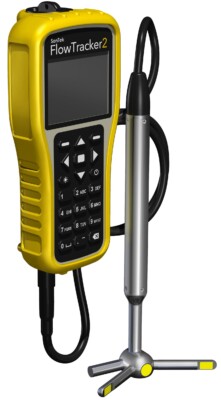

Miernik hydroakustyczny do pomiaru prędkości punktowej ADV FlowTracker 2

Nowa wersja znanego urządzenia FlowTracker. Flowtracker 2 to urządzenie typu ADV, które służy do wyznaczenia natężenia przepływu w kanałach otwartych oraz naturalnych korytach rzecznych metodą jedno- lub wielopunktowego pomiaru prędkości.

Urządzenie typu ADV – FlowTracker 2 – służy do wyznaczenia natężenia przepływu w kanałach otwartych oraz naturalnych korytach rzecznych metodą jedno- lub wielopunktowego pomiaru prędkości. Ze względu na zastosowaną puls-koherencyjną technikę pomiaru, FlowTracker zaliczany jest do grupy najdokładniejszych urządzeń pomiarowych. Posiada najwyższą dostępną na rynku rozdzielczość pomiarową ±0,0001m/s w zakresie pomiarowym ±4,0m/s. FlowTracker umożliwia pomiar prędkości już przy głębokości 2cm.
Nowa wersja znanego urządzenia FlowTracker. Flowtracker 2 (FT2) to podręczne urządzenie typu ADV (Acoustic Doppler Velocimeter), które bazuje na technologii swojego poprzednika, ale zostało wzbogacone o większą funkcjonalność oraz szereg nowoczesnych funkcji (Bluetooth, GPS, kolorowy wyświetlacz). Podczas używania FT2 jesteśmy prowadzeni krok po kroku przez procedurę pomiarową, urządzenie wyświetla pomocne podpowiedzi, a także zawiera audio-system inteligentnego ostrzegania (SMARTQC audio alerts), aby zwrócić naszą uwagę na najpilniejsze wydarzenia w trakcie pomiarów. Oprogramowanie jest bardzo intuicyjne i przyjazne użytkownikowi. Wszystkie najważniejsze zmierzone parametry są czytelne i dostępne w mgnieniu oka. Podobnie jak w wersji poprzedniej, FT2 występuje w opcjach 2D/3D.
Ergonomiczna budowa daje możliwość pracy w różnych warunkach. Wielozadaniowy wyświetlacz umożliwia pracę zarówno w trybie nocnym jak i dziennym.
Nowy FT pozwala na pracę bardziej przyjazną i intuicyjną. Pomiary są pokazywane w formie kolorowych diagramów oraz wykresów, przez co obsługa staje się jeszcze prostsza, a same pomiary bardziej interaktywne.

Zastosowanie:

  • naturalnych kanałach
  • kanałach nawadniających
  • jeziorach
  • otwartych kanałach
  • wodzie pochodzenia deszczowego
  • korytach rzecznych

Zalety:

  • sonda pomiarowa 10 MHz side-looking z wbudowanym nadajnikiem i oddzielnymi odbiornikami (odległość sondy od punktu pomiaru – 10cm);
  • pomiar prędkości od głębokości 2 cm;
  • Automatyczna kalkulacja prędkości średniej oraz przepływu zgodnie z wytycznymi ISO 748 oraz USGS;
  • określenie błędu wyników pomiarowych równolegle w oparciu o metody statystyczne oraz normę ISO;
  • pomiar kąta odchylenia wektora prędkości od osi X. Pomiar trzech wektorów prędkości XYZ;
  • automatyczna kalkulacja % przepływu w poszczególnych pionach hydrometrycznych w stosunku do przepływu całkowitego w przekroju pomiarowym;
  • wbudowany czujnik temperatury umożliwiający kompensację wyników pomiarowych względem zmian temperatury wody;
  • puls-koherencyjna technika pomiarowa umożliwiająca pomiar prędkości z rozdzielczością ±0,0001m/s w zakresie ±4,0 m/s;
  • Logger wyposażony w zasilanie bateryjne oraz wewnętrzną pamięć umożliwiającą zapis przynajmniej 100 tys. wyników pomiarowych;
  • zaimplementowany system diagnostyczny umożliwia weryfikację wyników pomiarowych poprzez analizę parametrów tj. SNR, błąd pomiaru prędkości, zakłócenia sygnału;
  • łata miernicza o długości 1,2 m wyskalowana w cm z uchwytem na logger oraz sondę pomiarową.

Nowości:

  • duży, czytelny kolorowy wyświetlacz z graficznym interfejsem:
    – podgląd testu wiązek bezpośrednio na wyświetlaczu
    – zobrazowane ustawienie łaty pomiarowej
    – podgląd graficzny procesu pomiarowego oraz jakości danych
    – intuicyjne poruszanie się po menu programowym, możliwość edycji danych na bieżąco
    – czujnik przechylenia na wyświetlaczu
    – automatyczne wskazówki do wykonywania pomiarów (także w formie audio, w trakcie wykonywania pomiarów)
  • ulepszenia w systemie zasilania
    – łatwy dostęp do komory z bateriami (bez używania jakichkolwiek narzędzi)
    – wysuwany kartridż z bateriami – wygodna możliwość umieszczenia nowych baterii poza urządzeniem
    – stały pasek monitorowania stanu baterii – bez zbędnych zmartwień czy wystarczy nam mocy na zrealizowanie całości pomiarów
    – urządzenie pamięta stan pracy – nawet po utracie zasilania, nie stracimy wykonanych pomiarów
  • zmodernizowany hardware
    – mniejsza, bardziej ergonomiczna obudowa, pasująca do różnych typów dłoni
    – dokładniejsza klawiatura, nawet podczas wciskania klawiszy w rękawicach
    – wodoodporność na poziomie IP67 (poprzedni model odporny wyłącznie na zachlapania)
    – możliwość prostszego i szybszego pobierania danych – za pomocą funkcji bluetooth lub portu USB
    – wbudowany GPS – wszystkie pomiary z geolokalizacją
    – wymienne elementy urządzenia – możliwość wymiany samej sondy pomiarowej lub samego miernika
    – ulepszony system ADV – szybsze pingowanie, dokładniejsze eliminowanie szumów, zbieranie danych w sposób bardziej precyzyjny
  • nowe możliwości zarządzania danymi
    – edytowalne pliki programowe – łatwa opcja korekcji błędu, możliwa nawet bezpośrednio w terenie
    – różnorodność i zautomatyzowanie nazewnictwa plików
    – możliwość wprowadzania dodatkowych komentarzy oraz wysokości łaty pomiarowej podczas pomiaru przy każdej „stacji” z osobna
    – zapis danych w formacie otwartych plików źródłowych
  • oprogramowanie desktopowe
    – możliwość ręcznego manipulowania danymi graficznymi – wcześniejsza wersja nie pozwalała na to
    – oryginalny plik z danymi pozostaje niezmieniony mimo manipulowania – program śledzi zmiany edytowalne, wykonywane na plikach z danymi pomiarowymi
    – edytowalne pliki z danymi – bez konieczności wykonywania zbędnych i pracochłonnych konwersji plików

Specyfikacja sondy pomiarowej
Typy sond pomiarowych 2D, 3D
Zakres pomiarów prędkości ± 0.001 do 4 m/s
Rozdzielczość pomiaru prędkości przepływu 0.0001m/s
Dokładność pomiaru prędkości przepływu ± 1% zmierzonej prędkości; 0.25 cm/s
Częstotliwość fal akustycznych 10 MHz
Odległość objętości badanej próby od transmitera 10 cm
Minimalna głębokość 0.02
Czujnik temperatury Rozdzielczość: o.o1 ºC
Dokładność o.1 ºC
Czujnik przechylenia Dokładność: 1º
Protokół komunikacyjny RS-232
Temperatura pracy/przechowywania - 20 do 50 ºC
Wymiary (Dł. x Sz. x W) 13.3 x 6.1 x 2.3 cm
Standardowa długość kabla 1.5 m
Specyfikacja miernika
Zasilanie Baterie 8 x AA
Żywotność baterii Ok. 15 godzin pracy ciągłej
Dokładność lokalizacji GPS Do 2.5 m
Częstotliwość GPS L1 (1.575 Mhz)
Rozdzielczość ekranu LCD 320 x 240 TFT
Bluetooth Klasa 2, zasięg 10 m
USB Micro-USB IP67
Protokół komunikacyjny RS-232
Czujnik przechylenia Dokładność: 1º
Protokół komunikacyjny RS-232
Pamięć 16 GB, do 10000 zapisu pomiarów
Wymiary (Dł. x Sz. x W) 10.4 x 6.4 x 23.7 cm
Klasa szczelności IP67, (zanurzalny do 1 m)
Temperatura pracy -20 do 50oC
Temperatura przechowywania -30 do 70oC
