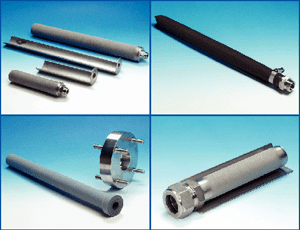

Filtry wstępne dla sond gazowych, seria SP ® Filtry wstępne dla sond gazowych, seria SP® Wersja SP2000/V20.. ze złączem G 3/4”, SP2000/V12 ze złączem kołnierzowym, SP2000/20SS 150 ze złączką przewodow
Znaczna powierzchnia czynna filtrów wstępnych firmy M&C gwarantuje długi okres użytkowania. Nawet w przypadkach zwiększenia natężenia przepływu pobieranego gazu, różnica ciśnień na matrycy filtra między stroną gazu oczyszczonego i stroną gazu surowego pozostaje niewielka.
Więcej informacji
Znaczna powierzchnia czynna filtrów wstępnych firmy M&C gwarantuje długi okres użytkowania. Nawet w przypadkach zwiększenia natężenia przepływu pobieranego gazu, różnica ciśnień na matrycy filtra między stroną gazu oczyszczonego i stroną gazu surowego pozostaje niewielka. Dzięki temu zatrzymywane cząstki stałe nie wnikają do wnętrza struktury filtra, lecz osiadają na powierzchni w postaci placka filtracyjnego, powoli narastającego w trakcie przedłużonego okresu użytkowania filtra wstępnego. Filtry wstępne SP2000 /V20.. /V12.. /20SS wytwarzane przez firmę M&C są dobierane do warunków konkretnych zastosowań. Podstawę wyboru stanowią parametry procesowe, tzn. skład gazu, zawartość pyłów, uziarnienie, stopień nasycenia parą wodną, temperatura, ciśnienie oraz prędkość przepływu gazu.
Filtry wstępne /V20.. firmy M&C są wyposażone w dospawaną złączkę gwintową umożliwiającą wmontowanie filtra do kołnierza montażowego sondy gazowej produkcji M&C. Dla osiągnięcia optymalnego położenia punktu pobierania gazu w przestrzeni procesowej, filtr wstępny /V20.. można łączyć z sondą przez pośrednią rurkę przedłużającą Vm…. W przypadku znacznej prędkości gazu procesowego stosuje się osłony kształtowe /AB.. zabezpieczające filtr wstępny /V20.. przed zużyciem ściernym.
Filtry wstępne /V12-… są zaopatrzone w kołnierz montażowy ze stali nierdzewnej, wykonany dla prostoty montażu z czterema nagwintowanymi kołkami. Wersje /V12-.. /SS, V12-.. /IC filtrów wstępnych są wyposażone w rurkę ochronną ze stali nierdzewnej lub stopu Incoloy, dospawaną na kołnierzu montażowym. Gaz procesowy jest doprowadzany poprzez trzy podłużne szczeliny rozmieszczone na 180° obwodu rurki. Specjalna, dwuwarstwowa konstrukcja filtrów wstępnych /V12-1, /V12-3 pozwala osiągnąć szczególnie wysoką wydajność płukania zwrotnego.
Zależnie od wersji, filtry wstępne /V20.., /V12.. są w części wykonane w różnych kombinacjach materiałowych (zob. tabela). Dla skrócenia czasu zatrzymania w przypadku niewielkich wartości natężenia przepływu gazu konieczne jest zastosowanie filtrów wstępnych z objętościowym elementem wypierającym.
Filtr wstępny przewodowy /V20-T firmy M&C, wykonany z tkaniny PTFE przetykanej dla zmniejszenia oporu powierzchniowego włóknem metalowym (celem uniknięcia powstawania ładunków elektrycznych wskutek tarcia), pozwala osiągnąć znakomite parametry płukania zwrotnego. Przykładowym zastosowaniem tej wersji może być pobieranie próbek gazu z zasobników węglowych, w warunkach wysokiej zawartości bardzo drobnych frakcji pyłowych.
Filtr wstępny /20SS 150 jest stosowany jako montowany bezpośrednio na przewodach roboczych SP2000/SS firmy M&C. Filtr jest dostarczany z kształtową płytką ochronną oraz złączkę przewodową z pierścieniem nacinającym.
W przypadku występowania problemów np. z brakiem miejsca do wbudowania, zbyt dużą prędkością przepływu gazu, z nadmiernym poziomem zapylenia lub wysoką temperaturą, należy zastosować elektrycznie ogrzewaną rurkę pośrednią /AR. Rurka jest wyposażona z obu stron w połączenia kołnierzowe i należy ją montować do kołnierza instalacji procesowej.
ZASTOSOWANIE:
Filtry wstępne firmy M&C są stosowane w połączeniu z sondami gazowymi serii SP® firmy M&C, dla celów ciągłego pobierania gazów z procesów o podwyższonym poziomie zapylenia.
ZALETY:
- Dla zawartości pyłów > 2 g/m3
- Temperatura pobieranego gazu maks. do 1000 °C
- Różne wymiary
- Szeroki wybór materiałów
- Bardzo duża powierzchnia filtra
- Możliwość płukania zwrotnego
- Prosty montaż
1) Filtry wstępne V20-3, V20-4: opcjonalnie dostępne w długościach do 1000 mm.
2) Z rurką ochronną V12-1.
3) Z rurką ochronną V12-2/3.
4) Filtr wstępny o specjalnej konstrukcji umożliwiającej wydajne płukanie zwrotne.
OPCJE:
|
Typ |
Nr części | Temperatura maks. °C | Materiał | Długość „L1” mm | Połączenie „G” |
|
Rurki przedłużające dla /V20 -0-1-2: |
|||||
|
SP2000/Vm 500 mm |
20S9165 | 600 | stal nierdz. 316Ti | 500 | G 3/4″i/a |
|
SP2000/Vm 1000 mm |
20S9170 | 600 | stal nierdz. 316Ti | 1000 | G 3/4″i/a |
|
SP2000/Vm 1500 mm |
20S9175 | 600 | stal nierdz. 316Ti | 1500 | G 3/4″i/a |
|
SP2000/Vm 2000 mm |
20S9176 | 600 | stal nierdz. 316Ti | 2000 | G 3/4″i/a |
|
SP2000/VmHC 500 mm |
20S9180 | 900 | Hastelloy-C | 500 | G 3/4″i/a |
|
SP2000/VmHC 1000 mm |
20S9185 | 900 | Hastelloy-C | 1000 | G 3/4″i/a |
|
SP2000/VmHC 1500 mm |
20S9190 | 600 | Hastelloy-C | 1500 | G 3/4″i/a |
|
Osłony kształtowe /V20, /V20-0: |
|||||
|
SP2000/AB-SS |
20S9250 | 600 | stal nierdz. 316Ti | 220 | 3/4″i |
| 20S9260 | 900 | Hastelloy-C | 220 | 3/4″i | |
|
Osłony kształtowe /V20-1, /V20 -2: |
|||||
|
SP2000/AB1-SS |
20S9255 | 600 | stal nierdz. 316Ti | 520 | 3/4″i |
|
SP2000/AB1-HC |
20S9265 | 900 | Hastelloy-C | 520 | 3/4″i |
|
Objętościowy element wypierający dla /V12-2, /V12-3: |
|||||
|
V12-2/3 |
20S9515 | 600 | stal nierdz. 316Ti | 950 | G 3/4″a |
|
V12-2/3IC |
20S9520 | 1000 | Incoloy | 950 | G 3/4″a |
|
Elektrycznie ogrzewana rurka pośrednia współpracująca z /V20…, /V12… |
|||||
|
SP2000-H/AR 230V |
na zapytanie | maks. 250 | stal nierdz. 316Ti | maks. 1000 | wg zapotrzebowania |
|
SP2000-H/AR 115V |
na zapytanie | maks. 250 | stal nierdz. 316Ti | maks. 1000 | wg zapotrzebowania |
Ogrzewane przewody robocze SP30, SP35 w przypadku spadków temperatury poniżej punktu rosy po stronie procesowej, zob. karta katalogowa 2-1.9.5.
Automatyczne płukanie zwrotne, inne materiały oraz wykonania po złożeniu zapytania.
Więcej informacji technicznych – zob. sondy gazowe SP 210/2100/2000.
Specyfikacja:
|
Typ filtra wstępnego sondy M&C |
Nr części |
Temp. maks. °C |
Materiał filtr / element łączący |
Poro- watość filtra w mikronach |
Poziom zapylenia g/m3 |
Wewn. element wypieraj. |
Płukanie zwrotne dostępne |
Długość „L1” mm |
Średnica filtra „d1” mm |
Wymiar połączenia „G” |
|
SP2000/20SS 150 |
20S9160 |
600 |
stal nierdz. 316/316Ti |
20 |
2-10 |
tak |
150 |
31 |
średnica 25 |
|
|
SP2000/V20 |
20S9085 |
600 |
stal nierdz. 316/316Ti |
2 |
2-10 |
tak |
220 |
46 |
G 3/4″a |
|
|
SP2000/V20-0 |
20S9105 |
600 |
stal nierdz. 316/316Ti |
2 |
2-10 |
X |
tak |
220 |
46 |
G 3/4″a |
|
SP2000/V20/HC |
20S9095 |
900 |
Hastelloy-C |
2 |
2-10 |
tak |
220 |
46 |
G 3/4″a |
|
|
SP2000/V20-0/HC |
20S9115 |
900 |
Hastelloy-C |
2 |
2-10 |
X |
tak 220 |
46 |
G 3/4″a |
|
|
SP2000/V20-T |
20S9315 |
200 |
PTFE / st. nierdz. 316Ti |
3 |
> 10 |
tak4) |
400 |
65 |
G 3/4″a |
|
|
SP2000/V20-2 |
20S9125 |
600 |
stal nierdz. 316/316Ti |
2 |
> 10 |
tak |
520 |
60 |
G 3/4″a |
|
|
SP2000/V20-1 |
20S9145 |
600 |
stal nierdz. 316/316Ti |
2 |
> 10 |
X |
tak |
520 |
60 |
G 3/4″a |
|
SP2000/V20-2/HC |
20S9135 |
900 |
Hastelloy-C |
2 |
> 10 |
tak |
520 |
60 |
G 3/4″a |
|
|
SP2000/V20-1/HC |
20S9155 |
900 |
Hastelloy-C |
2 |
> 10 |
X |
tak |
520 |
60 |
G 3/4″a |
|
SP2000/V20-41) |
20S9290 |
600 |
stal nierdz. 316/316Ti |
2 |
2-10 |
tak |
1)300 |
31 |
G 3/4″a |
|
|
SP2000/V20-31) |
20S9300 |
600 |
stal nierdz. 316/316Ti |
2 |
2-10 |
X |
tak |
1)300 |
31 |
G 3/4″a |
|
SP2000/V12-1 |
20S9500 |
1000 |
ceramika / st. n. 316Ti |
1 |
> 10 |
|
tak4) |
500 |
40 |
DN65 PN6 |
|
SP2000/V12-3 |
20S9510 |
1000 |
ceramika / st. n. 316Ti |
1 |
> 10 |
opcja |
tak4) |
1000 |
60 |
DN65 PN6 |
|
SP2000/V12-2 |
20S9505 |
1000 |
ceramika / st. n. 316Ti |
2 |
> 10 |
opcja |
tak |
1000 |
60 |
DN65 PN6 |
|
SP2000/V12-1/SS2) |
20S9525 |
600 |
ceramika / st. n. 316Ti |
1 |
> 10 |
|
tak4) |
500 |
40 |
DN65 PN6 |
|
SP2000/V12-3/SS3) |
20S9535 |
600 |
ceramika / st. n. 316Ti |
1 |
> 10 |
opcja |
tak4) 1000 |
60 |
DN100 PN6 |
|
|
SP2000/V12-2/SS3) |
20S9530 |
600 |
ceramika / st. n. 316Ti |
2 |
> 10 |
opcja |
tak |
1000 |
60 |
DN100 PN6 |
|
SP2000/ V121/IC2) |
20S9540 |
1000 |
ceram. / Incoloy – 316Ti |
1 |
> 10 |
|
tak4) |
500 |
40 |
DN65 PN6 |
|
SP2000/V12-3/IC3) |
20S9550 |
1000 |
ceram. / Incoloy – 316Ti |
1 |
> 10 |
opcja |
tak4) |
1000 |
60 |
DN100 PN6 |
|
SP2000/V12-2/IC3) |
20S9545 |
1000 |
ceram. / Incoloy – 316Ti |
2 |
> 10 |
opcja |
tak |
1000 |
60 |
DN100 PN6 |
