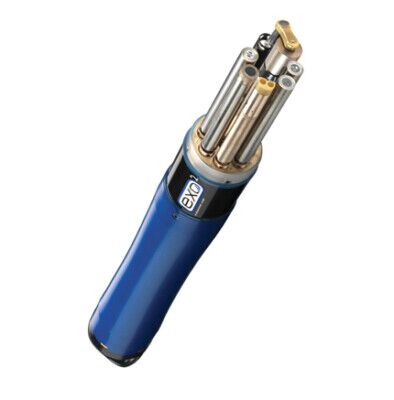

Wieloparametrowa sonda EXO2 firmy YSI
Sonda przeznaczona do długotrwałego monitoringu in situ. Do zastosowania w wodach podziemnych i powierzchniowych. Posiada 6 portów na czujniki pomiarowe + jeden centralny na wycieraczkę lub dodatkowy sensor.
Więcej informacji
Sonda EXO2 jest wieloparametrowym przyrządem służącym do pozyskiwania danych jakości wody. Sonda gromadzi dane pochodzące od maksymalnie siedmiu czujników wymienianych przez użytkownika oraz dane zintegrowanego przetwornika ciśnienia. Poszczególne czujniki wykonują pomiary odpowiednich parametrów za pomocą różnorodnych metod detekcji: elektrochemicznych, optycznych lub fizycznych. Każdy port przyjmuje dowolny czujnik EXO, oraz automatycznie rozpoznaje typ czujnika. Zależnie od ustawień użytkownika, sonda EXO2 będzie pobierać dane i przechowywać je w pamięci wewnętrznej sondy, przekazywać do „platformy gromadzenia danych” (skr. ang. DCP) lub przekazywać je bezpośrednio do komputera użytkownika klasy PC lub do czytnika danych EXO Handheld, przy użyciu kabla, łącza USB lub łącza Bluetooth.
Oprócz sześciu standardowych portów czujników, sonda posiada również centralnie ulokowany port (port 7) przeznaczony dla modułu centralnej wycieraczki lub dodatkowego czujnika. Port pomocniczy na górnej części sondy umożliwia użytkownikowi podłączenie sondy EXO2 do innych sond EXO, co sprawia, że sonda EXO2 jest najłatwiejszą w rozbudowie i najbardziej elastyczną wśród sond oferowanych przez firmę.
Komunikacja użytkownika z sondą następuje poprzez kabel polowy łączący sondę z czytnikiem danych EXO Handheld, poprzez łącze bezprzewodowe Bluetooth do komputera PC lub czytnika EXO Classic lub przez łącze USB (poprzez adapter komunikacyjny) do komputera klasy PC.
APLIKACJE:
- Dokonuje pomiarów zarówno w wodach słodkich, morskich i zanieczyszczonych.
- Mierzy następujące parametry: tlen rozpuszczony, konduktywność, temperaturę, pH, potencjał redox, zasolenie, głębokość, mętność, chlorofil, fikocyjaninę, fDOM.
ZALETY:
- Zdolność do prowadzenia długotrwałego monitoringu.
- Możliwość montażu sześciu sensorów jednocześnie + centralnego sytemu wycieraczki.
- Baterie o długiej żywotności (około 90 dni z interwałem 15 minut).
- Pomiar tlenu dokonywany jest za pomocą czujnika niezależnego od mieszania.
- Możliwość pomiaru tlenu nawet w silnie natlenionych wodach (odczyt do 50 mg/l).
- Sensor chlorofilu umożliwia kontrolę zakwitów glonów (kontrola eutrofizacji).
- Możliwość pomiaru głębokości do 250 m.
- Możliwość konfiguracji dowolnych czujników w dowolnych portach.
- Inteligentne system rozpoznający czujniki.
- Czujniki pamiętają kalibrację nawet przy zmianie modułu sondy.
- Wszystkie czujniki są wykonane z tytanu oraz są tej samej długości co pozwala oszczędzać wzorce kalibracyjne.
- Pomiar chlorofilu i fikocyjaniny na jednym sensorze.
- Kompatybilna z czytnikiem danych EXO Handheld.
SPECYFIKACJA SENSORÓW:
| Sensor | Zakres | Dokładność | Czas odpowiedzi | Rozdzielczość |
| Barometr | 375 – 825 mmHg | + 1,5 mm Hg w zakresie od 0 do 50°C | – | 0,1 mm Hg |
| Blue-green Algae Fikocyjanina (składowa czujnika Total Algae) | 0 – 100 µg/l PC 0 – 100 RFU | Liniowość: R? > 0,999 dla rozcieńczeń Rodaminy WT w zakresie od 0 do 100 µg/ml ekwiwalentu fikocyjaniny Limit detekcji: 0,03 µg/l PC | T63 < 2 s | 0,01 µg/l PC; 0,01 RFU |
| Chlorofil (składowa czujnika Total Algae) | 0 – 400 µg/l Chl; 0 – 100 RFU | Liniowość: R? > 0,999 dla rozcieńczeń Rodaminy WT w zakresie 0 to 400 µg/L ekwiwalentu Chlorofilu Detection Limit: 0,07 µg/L Chl | T63< 2 s | 0,01 µg/l PC; 0,01 RFU |
| Przewodnictwo | 0 – 200 mS/cm | ± 0,5 % odczytu lub 0,001 mS/cm (lepsza z podanych wartości) dla zakresu 0 – 100 mS/cm± 1% odczytu dla zakresu 100 – 200 mS/cm | T63< 2 s | 0,0001 – 0,01 mS/cm (w zależności od zakresu) |
| Głębokość (wersja non-vented) | 0 – 10 m ( 0 – 33 ft) 2 | ± 0,04 % FS ( ± 0,004 m lub ± 0,013 ft) | T63< 2 s | 0,001 m ( 0,001 ft) |
| 0 – 100 m ( 0 – 328 ft) 2 | ± 0,04 % FS ( ± 0,04 m lub ± 0,13 ft) | |||
| 0 – 250 m ( 0 – 820 ft) 2 | ± 0,04 % FS ( ± 0,10 m lub ± 0,33 ft) | |||
| Tlen rozpuszczony Optyczny | 0 – 500 % saturacji | ± 1% odczytu lub 1% saturacji (lepsza z podanych wartości) dla zakresu 0 – 200 % ± 5% odczytu dla zakresu 200 – 500 % | T63 < 5 s 4 | 0,1 % saturacji |
| 0 – 50 mg/L | ±0,1 mg/L lub 1% odczytu (lepsza z podanych wartości) dla zakresu 0 – 20 mg/L± 5% odczytu dla zakresu 20 – 50 mg/L | 0,01 mg/L | ||
| fDOM | 0 – 300 ppb Ekwiwalentu Siarczanu Chininy (QSE) | Liniowość: R2 > 0,999 dla rozcieńczeń 300 ppb roztworu siarczanu chininy Limit detekcji: 0,03 ppb QSE | T63 < 2 s | 0,01 ppb QSE |
| OPR | – 999 – 999 mV | ± 20 mV in roztworze wzorcowym Redoks | T63 < 5 s5 | 0,1mV |
| pH | 0 – 14 jednostki | ± 0,1 pH w zakresie + 10OC temperatury kalibracji; ± 0,2 pH dla całego zakresu temperatury | T63 < 3 s7 | 0,01 jednostki |
| Zasolenie (przelicznane z przewodnictwa i temperatury) | 0 – 70 ppt | ± 1,0% odczytu lub 0,1 ppt, (lepsza z podanych wartości) | T63 < 2 s | 0,01 ppt |
| Przewodnictwo właściwe (przeliczane z przewodnictwa i temperatury) | 0 – 200 mS/cm | ± 0,5 % odczytu lub 0,001 mS/cm (lepsza z podanych wartości) | – | 0.001 , 0.01 , 0.1 mS/cm |
| Temperatura | -5 – 50°C | ± 0,01°C w zakresie -5 – 35°C± 0,05° w zakresie 35 – 50°C: | T63 < 1 s | 0,001°C |
| TDS (liczba substancji rozpuszczonych, przeliczane z przewodnictwa i temperatury) | 0 – 100,000 g/L Zakres stałej kalibracyjnej 0,30 – 1,00 (0,64 domyślnie) | Niewyspecyfikowane | – | Różne |
| TSS (liczba substancji zawieszonych, przeliczane z mętności i TDS) | 0 – 1500 mg/L | Niewyspecyfikowane | T63 < 2 s | Różne |
| Mętność | 0 – 4000 FNU lub NTU | 0,3 FNU lub ± 2% odczytu (lepsza z podanych wartości) dla zakresu 0 – 999 FNU,± 5% odczytu dla zakresu 1000 – 4000 FNU | T63 < 2 s | 0,01 FNU w zakresie 0 – 999 FNU; 0,1 FNU w zakresie 1000 – 4000 FNU |
SYSTEM JEST KONFIGUROWANY ZGODNIE Z WYMAGANIAMI KLIENTA
Specyfikacja:
| Medium | Słodka, morska i zanieczyszczona woda Wody podziemne i powierzchniowe |
| Materiał | Tytan, stal nierdzewna 316, lexan |
| Temperatura pracy | Od -5 do +50°C |
| Temperatura przechowywania | Od -20 do +80°C |
| Komunikacja | Komputer: RS-485, USB, Bluetooth Wyjścia: USB (przez adapter SOA), RS-232 & SDI-12 (z adapterem DCP-SOA) |
| Pamięć | 512 MB, ponad 1 000 000 danych pomiarowych |
| Software | KorEXO |
| Rozmiar | 7,62 cm x 71,10 cm |
| Waga z bateriami | 3.60 kg |
| Ilość portów | 7 (6 portów na sensory + jeden port na centralną wycieraczkę) |
| Zasilanie | Zewnętrzne: 9 – 16 VDC Wewnętrzne: 4 baterie typu D |
| Żywotność baterii | 90 dni przy pobieraniu próbek w 15 minutowych interwałach w 20°C |
| Gwarancja | 1 rok na sensory PH, ORP i membranę tlenu rozpuszczonego 2 lata na kable, sondy (moduł główny), czytnik danych, sensory przewodności, temperatury, głębokości oraz sensory optyczne |
