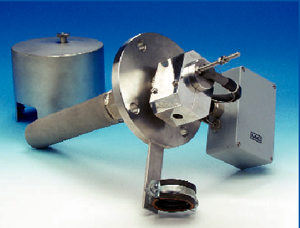

Sonda gazowa, seria SP® Wersja z wewnętrznym filtrem procesowym SP10, SP10-H

Sonda gazowa, seria SP® Wersja z wewnętrznym filtrem procesowym SP10, SP10-H

Wersja SP10 sondy firmy M&C składa się z żaroodpornej złączki rurowej z gwintem jednocalowym, na którą jest nakręcony porowaty element filtrujący typu V10 ze stali nierdzewnej. Zaletą filtru typu V10-/0.. jest duża powierzchnia, 325 cm2; na zamówienie dostępny jest również typ V10-1/2.. o powierzchni 960 cm2. Dla maksymalnego skrócenia czasu reakcji filtr można zamawiać z wewnętrznym elementem wypierającym pracującym w przestrzeni procesowej. Standardowa długość wynosi 270 mm. Zastosowanie nagwintowanych rurek przedłużających pozwala uzyskać większe długości sondy, maksymalnie do 2 m.

Dla ochrony elementu filtracyjnego przed mogącym występować zużyciem ściernym można zastosować kształtową płytkę ochronną (w kształcie V). Dla temperatur do 900 °C stosowane są filtry oraz rurki przedłużające wykonane ze stopu kwasoodpornego, Hastelloy-C.

Wersja ogrzewana, SP10-H, jest wzbogacona o elektryczny element grzejny wmontowany w rejonie kołnierza sondy, którego działanie zapobiega występowaniu spadków do punktu rosy. Temperatura robocza jest kontrolowana przez termostat z czujnikiem kapilarnym. W przypadku instalacji na wolnym powietrzu należy zastosować osłonę typu 130, chroniącą sondę przed czynnikami atmosferycznymi.

ZASTOSOWANIE:

Filtry wstępne firmy M&C są stosowane w połączeniu z sondami gazowymi serii SP® firmy M&C, dla celów ciągłego pobierania gazów z procesów o podwyższonym poziomie zapylenia.

ZALETY:

  • Pobieranie zapylonych gazów procesowych
  • Krótki czas reakcji
  • Prostota montażu, obsługi i konserwacji
  • Ogrzewanie elektryczne, wbudowany termostat
  • Różne materiały wykonania oraz długości rurek przedłużających i filtrów
  • Wiele konfiguracji opcjonalnych



Dostępne opcje Typ Nr części
Filtr ze stali nierdzewnej SS316, bez elementu wypierającego 46 x 225 mm, maks. 600 °C, do 10 g/m3 pyłów -V10 standard
Filtr ze stali nierdzewnej SS316, z elementem wypierającym 46 x 225 mm, maks. 600 °C, do 10 g/m3 pyłów -V10-0 na zamówienie
Filtr ze stopu Hastelloy, bez elementu wypierającego 46 x 225 mm, maks. 900 °C, do 10 g/m3 pyłów -V10/HC 01S9500
Filtr ze stopu Hastelloy, z elementem wypierającym 46 x 225 mm, maks. 900 °C, do 10 g/m3 pyłów -V10-0/HC 01S9520
Filtr ze stali nierdzewnej SS316, bez elementu wypierającego 60 x 550 mm, maks. 600 °C, ponad 10 g/m3 pyłów -V10-2 01S9405
Filtr ze stali nierdzewnej SS316, z elementem wypierającym 60 x 550 mm, maks. 600 °C, ponad 10 g/m3 pyłów -V10-1 01S9400
Filtr ze stopu Hastelloy, bez elementu wypierającego 60 x 550 mm, maks. 900 °C, ponad 10 g/m3 pyłów -V10-2/HC na zamówienie
Filtr ze stopu Hastelloy, z elementem wypierającym 60 x 550 mm, maks. 900 °C, ponad 10 g/m3 pyłów -V10-1/HC na zamówienie
Rurka przedłuż., stal nierdz. 316Ti, bez elem. wypieraj. przedłużenie o 500 mm, dla długości całkowitej do 2 m -Vo 01S9000
Rurka przedłuż., stal nierdz. 316Ti, z elem. wypieraj. przedłużenie o 500 mm, dla długości całkowitej do 2 m -Vm 01S9010
Rurka przedłużająca, stop Hastelloy, bez elem. wypieraj. przedłużenie o 500 mm, dla długości całkowitej do 1,5 m -VoHC 01S9515
Rurka przedłużająca, stop Hastelloy, z elem. wypieraj. przedłużenie o 500 mm, dla długości całkowitej do 1,5 m -VmHC 01S9530
Osłona bezpieczeństwa i atmosferyczna, stal nierdzewna, dla sondy SP10 z kołnierzem standardowym DN65 -130 01S9200
Kształtowa płytka ochronna, stal nierdzewna 316Ti, dla filtrów typu V10.. -AB na zamówienie
Glutamina Kołnierz montażowy w alternatywnych wersjach: DN… PN… lub ANSI… lbs..-So na zamówienie
Zasilanie elektryczne 115 V 60 Hz -115V 02S9035
Alarm o spadku temperatury poniżej minimalnej, regulacja w zakresie 100-180 °C -TA- na zamówienie
Zabezpieczenie przed przekroczeniem temperatury maksymalnej, ustawienie na 220 °C -TA+ na zamówienie
Wersja dla ciśnienia roboczego powyżej 5 bar -P na zamówienie
Elektryczny układ grzejny zgodny z CENELEC (wersja przeciwwybuchowa, EEx), regulator ogólnego zastosowania -EX13 02S9030
Elektryczny układ grzejny zgodny z CENELEC (wersja przeciwwybuchowa, EEx), regulator dla zastosowań w rejonach zagrożeń, strefa 1 -EX11 02S9032
P: Strata ciśnienia przy przepływie: 100 200 500 1000 2000 Nl/godz.
Cholina P: Strata ciśnienia dla nowego filtra
46 x 225 mm – V10, -V10-0, V-10/HC, V10-0/HC
< 3 < 5 < 20 < 30 < 40 mbar
P: Strata ciśnienia dla nowego filtra
60 x 550 mm – V10-1, -V10-2, V-10-1/HC, V10-2/HC
< 1 < 1 < 2 < 10 < 20 mbar

Przykładowe zamówienie:

Sonda gazowa SP 10-H firmy M&C, z filtrem ze stali nierdzewnej o dużej powierzchni, z wewnętrznym elementem wypierającym oraz rurka przedłużająca z wbudowanym elementem wypierającym, całkowita długość 1 metr, z zabezpieczeniem przed przekroczeniem temperatury maksymalnej oraz alarmem o spadku temperatury poniżej minimalnej, oraz osłona przed czynnikami atmosferycznymi.

SP 10-H (nr części 01S2000); V10-1 (nr części 01S9400); rurka przedłużająca Vm 500 mm (nr części 01S9010) na całkowitą długość sondy 1 m;

TA +; TA -; osłona atmosferyczna 130 (nr części 01S9200).

Sonda gazowa, seria SP®

wersja bez ogrzewania, SP 10

wersja z ogrzewaniem, SP 10-H

Numer części

01 S 1000

01 S 2000

Zawartość pyłu

Ciśnienie pobieranego gazu

0,4 do 6 bar,* wartość bezwzględna

Temperatura otoczenia

- 20 °C do + 60 °C

Długość zainstalowanej sondy

270 mm *, opcjonalnie z rurką przedłużającą do 2000 mm

Temperatura pobieranego gazu

V10 maksymalnie 600 °C, opcjonalnie HC maksymalnie 900 °C

Kołnierz montażowy

DN 65 PN6, forma B, stal nierdzewna SS 316Ti

Wylot pobieranego gazu

gwint wewnętrzny 1/8” NPT, maks. średnica dołączanej złączki przewodowej - 10 mm

Element filtrujący bez elementu wypierającego

V10, porowatość filtru 2 µm, stal nierdzewna SS 316,  46 mm x 225 mm

Materiały kontaktujące się z pobieranym gazem

stal nierdzewna 316, 316Ti, Novapress *

Gotowość do eksploatacji

po 1 godz.

Zakres regulacji temperatury układu grzejnego

+100 °C do +200 °C, opcjonalnie -PT100 z czujnikiem PT100, bez termostatu

Zasilanie elektryczne

230V 50Hz / 240V 60 Hz, 315W, opcjonalnie 115V 60Hz, 300W

Doprowadzenie zasilania elektrycznego

zaciski maks. 4 mm2, 1x dławik przewodowy PG13,5

Klasa ochrony / Klasa sprzętu elektrycznego

IP54, EN 60529 / EN 61010, EN 60519-1

Ciężar

4 kg
