Stacja monitoringu jakości oraz ilości wód powierzchniowych oraz ścieków INTERFEJS URZĄDZEŃ PERYFERYJNYCH 2105 firmy TELEDYNE ISCO
Urządzenie 2105 jest kompatybilne z pozostałymi modułami serii 2100 tj. przepływomierzami wód powierzchniowych oraz ścieków (2150, 2110), modułami transmisji danych itd. Dodatkowo, moduł 2105 został wyposażony w interfejs umożliwiający podłączenie sond fizykochemicznych SDI12, deszczomierzy, automatów do poboru prób oraz innych urządzeń peryferyjnych, zarówno firmy Teledyne Isco jak i innych producentów.
Więcej informacjiUrządzenie 2105 jest kompatybilne z pozostałymi modułami serii 2100 tj. przepływomierzami wód powierzchniowych oraz ścieków (2150, 2110), modułami transmisji danych itd. Dodatkowo, moduł 2105 został wyposażony w interfejs umożliwiający podłączenie sond fizykochemicznych SDI12, deszczomierzy, automatów do poboru prób oraz innych urządzeń peryferyjnych, zarówno firmy Teledyne Isco jak i innych producentów.
Moduł wykonany został w obudowie o najwyższym stopniu szczelności IP68, co umożliwia jego użytkowanie w warunkach terenowych.
Wraz z urządzeniem oferowane jest oprogramowanie Flowlink®5 służące do zarządzania i wizualizacji pracy stacji monitoringu. Oprogramowanie umożliwia obróbkę danych, tworzenie zaawansowanych zestawień, raportów, wykresów oraz obsługę zdalnej transmisji danych.
ZALETY:
- kompatybilność elementów systemu, dająca możliwość dowolnej konfiguracji urządzeń firmy Teledyne Isco; możliwość rozbudowy oraz rekonfiguracji stacji monitoringu w trakcie jej eksploatacji
- ciągły zapis wszystkich mierzonych parametrów; nie-ulotna pamięć typu flash gwarantująca przechowanie danych w przypadku braku zasilania
- możliwość zmiany częstotliwości zapisu mierzonych parametrów po przekroczeniu zaprogramowanych wartości (patrz wykres poniżej: interwał zapisu 5min został automatycznie zmieniony na interwał 30sek., kiedy wartość przepływu przekroczyła zaprogramowaną nastawę)
- możliwość sterowania pracą automatu do poboru prób na podstawie pomiarów z deszczomierza, przepływomierza oraz wieloparametrowych sond fizykochemicznych
- najwyższy stopień szczelności obudowy modułu IP68, umożliwiający montaż urządzenia w studniach kanalizacyjnych oraz w miejscach narażonych na podtopienia
- proste w obsłudze, bogate oprogramowanie Flowlink®5 umożliwiające programowanie pracy urządzeń, rejestracji wyników pomiarowych oraz wykonywanie zaawansowanych raportów i zestawień
- możliwość organizacji zdalnej stacji monitoringu za pomocą oprogramowania Flowlink Pro®

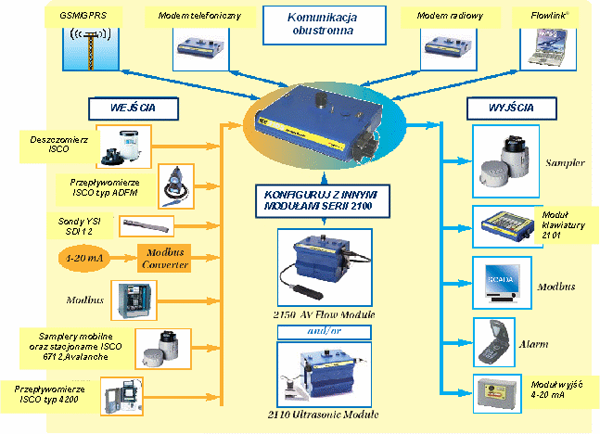

Schemat przykładowych konfiguracji modułu 2105

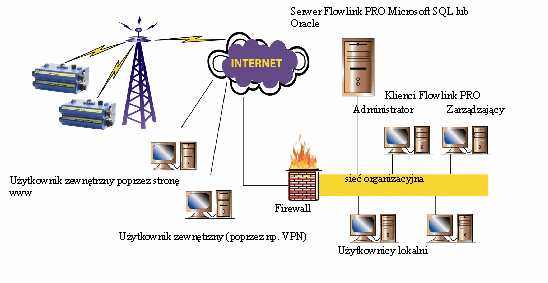

System organizacji zdalnej STACJI monitoringu zlewni za pomocą serwera Flowlink® PRO
Specyfikacja:
| MODUŁ 2105 |
Wymiary i Waga | 74 x 287 x 191 mm / 0,9kg |
Obudowa | Polistyren o wysokiej odporności, stal kwasoodporna, stopień szczelności IP68 |
Temperatura pracy i przechowywania | -40º – +60ºC |
Zasilanie | 12VDC (7 – 26V DC); max 100mA, 1mA w stanie uśpienia |
Czas pracy baterii przy: rejestracja danych co 15 min. | 15 miesięcy (bateria alkaliczna) |
Pamięć programu | Nie ulotna, typu FLASH; może być aktualizowana poprzez port szeregowy urządzenia w warunkach terenowych |
Pamięć wyników, pojemność | 798 000B (do 158 000 odczytów), (odpowiada 270 dniom rejestracji wartości opadu, temperatury, konduktywności, pH co 15min., rejestracja napięcia co 12 godzin) |
Rodzaj zapisywanych danych | Przepływ, poziom, prędkość przepływu, suma przepływu, wysokość i natężenie opadu, parametry fizykochemiczne tj. konduktywność, tlen rozpuszczony, temperatura, pH, , suma substancji rozpuszczonych, zawiesina, zasolenie, fosforany, amoniak, azotany, OWO, ChZT, indeks osadu oraz inne pochodzące z urządzeń wyposażonych w protokół SDI12 |
Częstotliwość rejestracji danych | 15, 30sekund, 1,2,5,15,30 minut, 1,2,4,12,24 godziny; możliwość zaprogramowania zmiennego tempa rejestracji danych w przypadku przekroczenia zaprogramowanych nastaw |
Import zarejestrowanych danych | Połączenie bezpośrednie z notebookiem lub komputerem PC z zainstalowanym oprogramowaniem Flowlink®, poprzez moduł klawiatury 2101, zdalna transmisja danych GSM,GPRS,radio |
Prędkość komunikacji szeregowej | Max. 38 400 bps |
Możliwość konfiguracji modułów serii 2100 w system pomiarowy | Do 4 modułów pomiarowych 2150, 2 moduły bateryjne, moduł 2105, moduł klawiatury 2101, moduły wyjść analogowych 2108 |
