Monitek – zestaw pomiarowy składający się z przetwornika i sondy do pomiaru mętności, zawiesiny lub barwy

Dowiedz się więcej na temat tego produktu, skontaktuj się z nami:

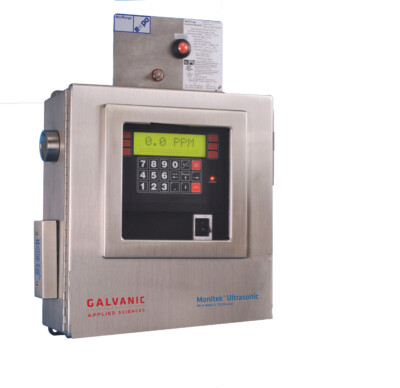

Monitek – zestaw pomiarowy składający się z przetwornika i sondy do pomiaru mętności, zawiesiny lub barwy


Monitek firmy Galvanic w oparciu o technologię optyczną dostarcza rozwiązania do pomiaru mętności, zawiesiny oraz koloru. Rozwiązanie to zapewnia najwyższy stosunek wydajności do kosztów. System proponowany jest do aplikacji wymagających niezawodnych i dokładnych pomiarów. Doskonale nadaje się do monitorowania i optymalizacji procesów. Rozwiązanie to ma szerokie zastosowanie i jest używane między innymi w przemyśle browarniczym, farmacji czy monitoringu ścieków przemysłowych.



Najwyższa elastyczność w spełnianiu najtrudniejszych wyzwań analitycznych

Monitek to modułowy system dwuskładnikowy obejmujący sondę i przetwornik. Wyróżnia się kilka rodzajów sond i przetworników, które to dobierane są pod indywidualne potrzeby klienta i aplikacji. Przetwornik wyposażony jest w intuicyjny, wielojęzykowy interfejs graficzny. W zależności od modelu i wymagań konfigurację ustawień systemu można przeprowadzić za pomocą laptopa lub ekranu dotykowego przetwornika. W przeciwieństwie do większości dostępnych na rynku urządzeń, Monitek obsługuje do 4 sond mierzących różne parametry czy różne strumienie w tym samym czasie. Każdy parametr/strumień sterowany jest indywidualnie.



Główne cechy:

  • Wyniki w m.in. NTU , mg/L, HAZEN, Pt/Co, TSS
  • Metoda optyczna
  • Dokładność: ± 1-2% F.S.
  • Czas odpowiedzi: < 1s
  • Dokładny system czyszczący
  • System projektowany pod potrzeby klienta



Każdy system dobierany jest indywidualnie pod wymagania aplikacji i użytkownika

Dostępne modele



Czujniki i sondy
Czujnik in-line, mętność Sonda zanurzeniowa Czujnik in-line, dwie długości fali, zawiesina i kolor Procesowy czujnik in-line
MoniTurb-F

Pomiar światła rozproszonego pod kątem 12°, obudowa do Eex d dla klasy 1 Div. Strefa 1

MoniSpec-Low TSS MoniSpec-Color
Czujnik koloru w wypełnionej węglem obudowie teflonowej
Cechy:
• Sterylizowane parowo (140?/15 min/dzień)
• Możliwość czyszczenia na miejscu
• Wszystkie zwilżone części wykonane materiałami zatwierdzonymi przez FDA
• Certyfikat materiałowy 3.1 B dla korpusu czujnika
MoniTurb-FS

Pomiar światła rozproszonego

pod kątem 12° i 90°,

do strefy bezpiecznej

MoniSpec – High TSS MoniSpec – TSS

Do pomiaru TSS lub  barwy do strefy bezpiecznej



MoniTurb – Beer
MoniTurb-S

Pomiar światła

rozproszonego

pod kątem 90°



MoniSpec – kolor
z obudową do Eex d dla klasy 1 Div. Strefa 1
MoniTurb – Pharma
MoniTurb-HP

Do zastosowań wysokociśnieniowych



MoniSpec – HP

Do zastosowań wysokociśnieniowych









Kontrolery
Monitek Messenger – PC Monitek Messenger – LD
Uniwersalny kontroler interfejsu PC z ekranem dotykowym z maksymalnie czterema wejściami czujników i czterema wyjściami analogowymi. Rozwiązanie ekonomiczne, do podłączenia z jednym czujnikiem, kontroler współpracuje z komputerem PC (opcjonalnie z laptopem)





Obudowa ze stali nierdzewnej



Obudowa z włókna szklanego







Specyfikacja:

MONITEK MESSENGER LD & PC – SPECYFIKACJA KONTROLERA

Wydajność

– Dokładność: ± 1% zakresu

– Powtarzalność: ± 1% zakresu

– Liniowość: ± 1% zakresu

– Czułość: ± 1% zakresu

– Czas odpowiedzi T: <1 sekundy Środowisko
– Temperatura otoczenia: 0°C do 45°C

– Messenger LD:

· obudowa stal nierdzewna, NEMA 4X, IP65

· Wymiary: 180 mm x 160 mm x 114 mm

· Waga: 2,77 kg

– Messenger PC:

· obudowa stal nierdzewna, NEMA 4X, IP65

· Wymiary: 375 mm x 305 mm x 173 mm

· Waga: 9,7 kg

– Messenger PC:

· obudowa włókno szklane, NEMA 4X, IP65

· Wymiary: 350 mm x 300 mm x 173 mm

· Waga: 5,76 kg

Media

– Zasilanie i zużycie: 100-240 VAC, 50/60Hz, 50 VA

Komunikacja

– Wyjścia cyfrowe: RS232, Modubus, RS485, USB

– Wejścia analogowe: maksymalnie 4, 4-20 mA

– Przekaźniki: 4 (opcjonalnie) SPST, 250 VAC, 4A, programowalne

Certyfikaty

CE – Messenger LD

CSA/NEC – General Purpose: Messenger LD, Messenger PC (SS enc.)

CSA/NEC – Class 1, Div. 2: Messenger PC (SS enc.) with Z-Purge

MONITEK MONITURB (F, S, FS) MĘTNOŚĆ – SPECYFIKACJA CZUJNIKA

Wydajność (sondy kompatybilne z kontrolerem Messenger LD i PC)

– Dokładność: ± 2% zakresu

– Powtarzalność: ± 1% zakresu

– Liniowość: ± 2% zakresu

– Czas odpowiedzi T: <1 sekundy
– kalibracja co: 12 miesięcy

Specyfikacja fizyczna

– Średnica rurociągu: 10-100mm

– Waga: w zależności od aplikacji i sondy

– Połączenia procesowe: DIN, ANSI, NPT, TH, Tri-Clamp i inne

Specyfikacja projektowa

– Typ czujnika:

· MoniTurb F: przednie rozproszenie światła pod kątem 12°

· MoniTurb S: boczne rozproszenie światła pod kątem 90°

· MoniTurb FS: przednie rozproszenie światła pod kątem 12° i 90°

˗ Detektor: Fotodiody krzemowe, hermetycznie zamknięte

˗ Materiał sondy: 316L SS / 1.4404 (jako standard); Hastelloy C, TFMC, dostępne inne

˗ Okno: szafirowe

˗ Materiał uszczelki: w zależności od wymagań aplikacji, od temperatury próbki lub składu chemicznego. Opcje obejmują Viton, EPDM i Kalrez

˗ Ciśnienie procesu: max. 15 bar (220 psi) w temp. otoczenia, sondy o wysokiej odporności na ciśnienie na życzenie klienta

˗ Temperatura procesu: max. 140°C

˗ Droga optyczna: w zależności od aplikacji

˗ Długość kabla: w zależności od aplikacji

˗ Kanały czyszczące: opcjonalnie

˗ Czyszczenie powietrzem: opcjonalnie

MONITEK MONISPEC KOLOR I MĘTNOŚĆ – SPECYFIKACJA CZUJNIKA

Wydajność (sondy kompatybilne z kontrolerem Messenger LD & PC)

– Dokładność: ± 2% zakresu

– Powtarzalność: ± 1% zakresu

– Liniowość: ± 2% zakresu

– Czas odpowiedzi: <1 sekundy
– kalibracja co: 12 miesięcy

Specyfikacja fizyczna

– Średnica rurociągu: 10-100mm

– Waga: w zależności od aplikacji i sondy

– Połączenia procesowe: DIN, ANSI, NPT, TH, Tri-Clamp i inne

Specyfikacja projektowa

– Typ czujnika:

· MoniSpec: absorbancja pojedynczej fali, zawiesina, mętność i stężenie przez absorbancję

· MoniTurb Color: pomiar koloru poprzez absorbancję w oparciu o dwie długości fali

˗ Zakres pomiarowy: w zależności od aplikacji (max. 3AU)

˗ Detektor: 390-850nm, Fotodiody krzemowe, hermetycznie zamknięte

˗ Materiał sondy: 316L SS / 1.4404 (jako standard); Hastelloy C, TFMC, dostępne inne

˗ Okno: szafirowe

˗ Materiał sondy: w zależności od aplikacji

˗ Ciśnienie procesu: max. 15 bar (220 psi) w temp. otoczenia, sondy o wysokiej odporności na ciśnienie na życzenie klienta

˗ Temperatura procesu: max. 140°C

˗ Droga optyczna: od 1 mm do 500 mm (w zależności od aplikacji)

˗ Długość kabla: max. 100m

˗ Kanały czyszczące: opcjonalne

˗ Czyszczenie powietrzem: opcjonalnie

MONITEK MONITURB & MONISPEC SENSOR – certyfikaty

˗ Ochrona: Wszystkie optyczne części: NEMA 4X, IP65

˗ ATEX: Zone 1, Zone 2

˗ CSA/NEC: Class 1, Div. 2, Groups ABCD

˗ Div. 1, Groups CD

˗ General Purpose
