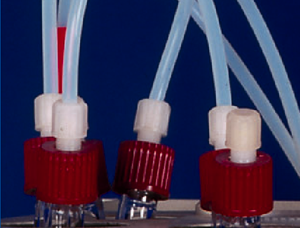

Złączki gwintowe dla połączeń typu GL Złączki pośrednie, dwuzłączki z uszczelką pierścieniową oraz złączki nastawne
Złączki typu „GL” firmy M&C, współpracujące zwykle z uszczelkami pierścieniowymi, mogą być wykorzystywane wyłącznie do wykonywania połączeń przewodów nieelastycznych, takich jak polietylenowe lub polipropylenowe itp.
Więcej informacji
Złączki typu „GL” firmy M&C, współpracujące zwykle z uszczelkami pierścieniowymi, mogą być wykorzystywane wyłącznie do wykonywania połączeń przewodów nieelastycznych, takich jak polietylenowe lub polipropylenowe itp.
W przypadku przewodów elastycznych, np. wykonanych z PVC, FPM, a także PTFE, niezbędne jest zastosowanie złączki pośredniej. Tam, gdzie występują wysokie wartości ciśnienia roboczego (powyżej 1 bar nadciśnienia), należy stosować złączki pośrednie dla przewodów nieelastycznych.
Przy składaniu zamówienia na złączki pośrednie dla nowego urządzenia, nie ma konieczności osobnego zamawiania uszczelek pierścieniowych ani nakrętek dociskowych. Wyjątek stanowią przypadki, w których wymagane wymiary różnią się od standardowych.
ZALETY
- Odporność antykorozyjna
- Gazoszczelność
- Prosta obsługa
Specyfikacja:
|
|
Materiał: PP =polipropylen |
Materiał: PVDF = polifluorek winylidenu |
|
Ciśnienie |
0,4 do 6 bar (wartość bezwzględna) |
|
|
Temperatura robocza |
maks. + 60 °C |
maks. + 80 °C |
|
Temperatura przechowywania |
– 20 °C do + 80 °C |
– 20 °C do + 120 °C |
|
Złączki typu „GL” wchodzą w skład następujących produktów firmy M&C: |
||
|
Kompresorowa chłodnica gazowa EC; EC-S; EC-EX; EC-30; ECC; ECM |
WLOT / WYLOT gazu badanego, odprowadzanie kondensatu |
GL 18, GL 25 |
|
Chłodnica gazowa Peltiera ECP-1/GL; ECP-1000, 2000, 3000; ECP-20-1/2 |
GL 18 |
|
|
Filtr F..-..-D |
odprowadzanie kondensatu |
GL 25 |
|
Rotametr FM-1 – WLOT / WYLOT gazu badanegoGL 18 |
||
|
Rotametr z zaworem iglicowym FM-10 |
odprowadzanie kondensatu |
GL 18 |
|
Złączki gwintowe z uszczelką pierścieniową mogą być stosowane tam, gdzie zachodzi konieczność wykonania połączenia przewodu ELASTYCZNEGO oraz SZTYWNEGO. Złączki przewodowe znajdują zastosowanie w następujących chłodnicach gazowych firmy M&C: |
||
|
ECP-1 |
odprowadzanie kondensatu |
6 mm |
|
ECM-2SS, ECM-2PV |
WLOT / WYLOT gazu badanego |
6 mm |
