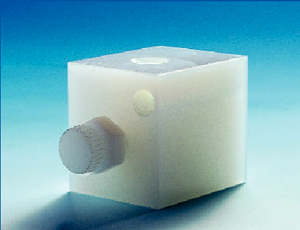

Zawór iglicowy, seria RV 11- ..z blokadą oraz funkcją dokładnej regulacji
Zawory iglicowe FV 11-.. firmy M&C charakteryzują się zwartą budową, precyzyjną charakterystyką regulacji z funkcją blokowania, dostępnością różnych materiałów wykonania korpusu zaworu, a także obecnością złączki zintegrowanej z korpusem zaworu, umożliwiającej proste łączenie z układami przewodów elastycznych.
Więcej informacjiZawory iglicowe FV 11-.. firmy M&C charakteryzują się zwartą budową, precyzyjną charakterystyką regulacji z funkcją blokowania, dostępnością różnych materiałów wykonania korpusu zaworu, a także obecnością złączki zintegrowanej z korpusem zaworu, umożliwiającej proste łączenie z układami przewodów elastycznych. Wlot oraz wylot gazu są skonfigurowane pionowo względem iglicy zaworu. Wlot gazu znajduje się przy górnej części iglicy zaworu. Iglica jest w sposób niezawodny uszczelniona i umocowana w korpusie zaworu bez stosowania o-ringów, za pomocą śruby dociskowej wykonanej jako jedna całość lub w dwóch częściach, zależnie od dobranego materiału. Po ok. 2 1/2 obrotu iglicy uaktywnia się funkcja blokowania. Regulacja wartości natężenia przepływu odbywa się w zakresie dodatkowych 3 1/2 obrotu. Iglica zaworu nie posiada stopu i powinna być wykorzystywana wyłącznie w sposób uwzględniający charakterystykę regulacji. Odpowiednie umiejscowienie połączeń umożliwia elastyczne dostosowanie się do warunków miejsca instalacji. Opcjonalnie mogą zostać dostarczone złączki przewodowe.
ZASTOSOWANIE:
W układach analitycznych często występuje konieczność wprowadzania precyzyjnych korekt wartości natężenia przepływu gazu, uzależnionych od warunków konkretnej instalacji. Kompaktowe zawory iglicowe dokładnej regulacji RV 11-.., produkt firmy M&C, umożliwiają wykonywanie takich regulacji w sposób niezawodny i z odpowiednią dokładnością dzięki zoptymalizowanej konstrukcji układu sterowania zaworu. Wykorzystanie materiałów o właściwościach antykorozyjnych gwarantuje zachowanie neutralności analitycznej.
ZASTOSOWANIE:
- Odporność antykorozyjna
- Kompaktowa konstrukcja
- Gazoszczelność
- Nie wymaga konserwacji
- Prostota działania
- Łatwa instalacja
Specyfikacja:
Zawór iglicowy | RV 11-P | RV 11-T | RV 11-PK |
Nr części | 02V1000 | 02V1200 | 02V1300 |
Typ konstrukcji | typ przepływowy | ||
Sposób zamontowania | montaż naścienny | ||
Połączenia | gwint wewn. G 1/4”i, DIN ISO 228/1 | ||
Przestrzeń martwa | 2 ml | ||
Ciśnienie, maks. | 4 bar | ||
Temperatura medium, maks. | 80 °C | 100 °C | 150 °C |
Temperatura otoczenia, maks. | 80 °C | 100 °C | 150 °C |
Materiał części pozostających w kontakcie z medium: korpus iglica zaworu śruba dociskowa | PVDF PVDF PTFE | PTFE PCTFE PTFE | PEEK PEEK PTFE / PEEK |
Ciężar | 150 g | 190 g | 150 g |
