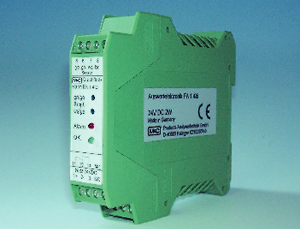

Regulator elektroniczny, typ FA® Wersja FA-1.4

Opisywany regulator elektroniczny, dostępny w trzech dobrze znanych wersjach różniących się sposobem zamontowania: montaż naścienny, szynowy oraz jako wkładana płytka 19-calowa – zob. karta katalogowa 5-6.10.2 – obecnie jest dostępny również w zajmującej niewiele przestrzeni obudowie o szerokości tylko 23 mm, przeznaczonej do montażu szynowego.

Więcej informacji

Zastosowania:


Dowiedz się więcej na temat tego produktu, skontaktuj się z nami:

-

Opisywany regulator elektroniczny, dostępny w trzech dobrze znanych wersjach różniących się sposobem zamontowania: montaż naścienny, szynowy oraz jako wkładana płytka 19-calowa – zob. karta katalogowa 5-6.10.2 – obecnie jest dostępny również w zajmującej niewiele przestrzeni obudowie o szerokości tylko 23 mm, przeznaczonej do montażu szynowego. Urządzenie posiada dwie diody świecące służące do sygnalizacji stanu pracy oraz stanu awaryjnego, oraz bezpotencjałowy zestyk przełączny z funkcją priorytetu bezpieczeństwa, gwarantującą sygnalizację w przypadku wystąpienia stanu alarmowego.

Dla uniknięcia występowania niepożądanych sygnałów alarmowych w przypadku przepływu pulsacyjnego, przekaźnik alarmowy jest wyposażony w regulowany układ opóźnionego uruchamiania oraz opóźnionego zwalniania.

Dwustabilny regulator elektroniczny FA-1.4 gwarantuje zidentyfikowanie wartości natężenia przepływu w przypadku wystąpienia przekroczenia lub zmniejszenia przepływu (MIN lub MAX).

Regulator elektroniczny FA-1.4 jest skalibrowany fabrycznie na czujniki typu FA-1,bi oraz na współpracę z elementami pomiarowymi przepływomierzy FM-1/10. Regulacja czułości jest wykonywana w prosty sposób na przedniej ściance obudowy.

Maksymalna odległość pomiędzy czujnikiem alarmowym przepływu FA-..bi a regulatorem elektronicznym FA-1.4 wynosi 10 metrów. Należy zwrócić uwagę na fakt, iż silne sygnały wysokiej częstotliwości (RF) przenoszone przez przewód czujnika mogą ujemnie wpływać na działanie układu regulacji. Dla układów problemowych proponujemy inne rozwiązania – zob. karta katalogowa 5-6.10.2.

ZASTOSOWANIA:

Dwustabilny regulator eletroniczny FA-1.4 firmy M&C, w kompaktowej, nie zajmującej wiele przestrzeni obudowie do montażu szynowego o szerokości zaledwie 23 mm, jest wykorzystywany do zasilania oraz dystrybucji sygnałów pochodzących z czujników monitorowania przepływu FA-1/2/3/10bi firmy M&C.

ZALETY:

  • Szerokość tylko 23 mm
  • Bezpotencjałowy zestyk przełączny, priorytet bezpieczeństwa przy przełączaniu
  • Sygnalizacja stanu pracy oraz stanu awaryjnego za pomocą diod świecących
  • Przełącznik alarmowy z regulacją czasu uruchamiania i zwalniania
  • Konfigurowany jako dwustabilny lub monostabilny







Specyfikacja:

Seria FA®

Wersja FA-1.4

Nr części

02 E 7110

Sposób zamontowania

obudowa do montażu szynowego, EN 50022

Wejście czujnika FA-1/2/3/10,bi

1x

Tryb pracy

standardowo dwustabilny; może zostać skonfigurowany jako monostabilny

Regulacja czułości dla czujnika FA..

na przedniej ściance

Odległość między czujnikiem a regulatorem

maks. 10 m

Zasilanie elektryczne

24V DC

Pobór mocy

maks. 50 mA, 1,2 W

Bezpotencjałowy przekaźnik stykowy (MC/NC/NO)

parametry styku maks. 250V AC/DC, 60W, 125VA, 2A zestyk zwierny (NO) = (alarm o braku zasilania)

Opóźnione działanie / opóźnione zwalnianie przekaźnika alarmowego

regulacja wewnątrz, 0 do 20 sek., standardowe ustawienie fabryczne 2-3 sek.

Połączenia elektryczne

końcówki maks. 2,5 mm2

Klasa ochrony obudowy

IP20 EN 60529

Materiał obudowy

poliamid PA 6.6, klasa palności VO (UL94)

Temperatura otoczenia

– 25 °C do + 60 °C

Wymiary

szer. 22,8 x wys. 100 x głęb. 111 mm

Ciężar

0,12 kg
