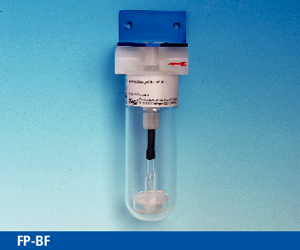

Nawilżacz, seria FP® Wersja FP-BF

Nawilżacz, seria FP® Wersja FP-BF

Konstrukcja nawilżacza FP-BF firmy M&C obejmuje standardowe elementy produkowanych przez nas filtrów. W przypadku szklanego korpusu F-120G lub F-120G-D, objętość nawilżacza FP-BF wynosi tylko 70 ml. Wprowadzony gaz przechodzi przez bełkotkę, która intensyfikuje efekt nawilżania. Szklany korpus nawilżacza pozwala kontrolować poziom cieczy bez konieczności demontowania urządzenia. Napełnianie nawilżacza nie wymaga stosowania narzędzi. Optymalne położenie o-ringu gwarantuje uzyskanie szczelności pomiędzy głowicą a szklanym korpusem. Podczas wykonywania montażu naściennego, można obracać nawilżaczem w oprawce do 180 °. Dzięki temu możliwe jest elastyczne dostosowanie położenia wlotu i wylotu do warunków danej instalacji. Dla zastosowań specjalnych, nawilżacz w wersji FP-BF-GL25 został wyposażony w złączkę GL25-12 zlokalizowaną w dolnej części szklanego korpusu. Konieczne jest unikanie nadciśnienia na wylocie oraz podciśnienia na wlocie do nawilżacza. W wymienionych warunkach następuje wyparcie cieczy do wlotu gazu.

ZASTOSOWANIA:

Nawilżacz FP-BF jest zasadniczo stosowany tam, gdzie występuje różnica wilgotności gazu badanego i kalibracyjnego, a analizator charakteryzuje się znaczącą wrażliwością na przeszkadzające działanie pary wodnej. Przed wejściem do chłodnicy, gaz zerowy przechodzi przez nawilżacz i opuszcza chłodnicę w stanie nasyconym, przy ustalonym poziomie punktu rosy, podobnie jak gaz badany. Do nawilżacza nie wolno wprowadzać gazów testowych zawierających składniki rozpuszczalne w wodzie.

ZALETY:

  • Proste napełnianie
  • Bezpośrednia kontrola nad poziomem cieczy
  • Optymalny efekt nawilżania
  • Niewielka przestrzeń martwa
  • Montaż naścienny

Nawilżacz

FP-BF

FP-BF-GL25

Numer części

03F5700

03F5750

Części pozostające w kontakcie z gazem>element głowicy, złączka,przewód, o-ring,bełkotka, szklany korpus:

PVDF,
FPM,
szkło

Pojemność, ok.

70 ml

Natężenie przepływu

maks. 100 l/godz.

Temperatura robocza

- 20 °C do + 80 °C

Temperatura przechowywania

- 30 °C do + 110 °C

Ciśnienie robocze

maks. 4 bar nadciśnienia, przy 20 °C

Metoda zamontowania

montaż naścienny, pozycja montażowa pionowa

Materiał absorpcyjny

standardowa dostawa bez materiału absorpcyjnego

Połączenie

gwint wewn. G1/4” i DIN ISO 228/1

G1/4” i, GL25-12

Ciężar

0,3 kg
