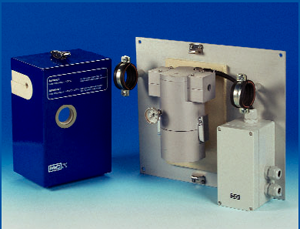

Filtr uniwersalny, seria FT® Wersja FT-…-H2 ogrzewana do 180 °C

Filtr uniwersalny, wykonany z tworzywa PTFE, ze zintegrowanym elementem filtracyjnym (porowatość 3 lub 0,1 µm), jest zainstalowany w elektrycznie ogrzewanym piecu aluminiowym o dwuczęściowej konstrukcji. Temperatura pieca jest regulowana przez zintegrowany kompaktowy termostat z czujnikiem kapilarnym, wyposażony w przełącznik ograniczający stanowiący zabezpieczenie przed wzrostem temperatury.

Więcej informacji

Zastosowania:


Dowiedz się więcej na temat tego produktu, skontaktuj się z nami:

-

Filtr uniwersalny, wykonany z tworzywa PTFE, ze zintegrowanym elementem filtracyjnym (porowatość 3 lub 0,1 µm), jest zainstalowany w elektrycznie ogrzewanym piecu aluminiowym o dwuczęściowej konstrukcji. Temperatura pieca jest regulowana przez zintegrowany kompaktowy termostat z czujnikiem kapilarnym, wyposażony w przełącznik ograniczający stanowiący zabezpieczenie przed wzrostem temperatury. Przełącznik uruchamia się po przekroczeniu o 30 °C ustalonej temperatury roboczej i posiada przycisk resetowania. Po spadku temperatury do poziomu 30 °C poniżej ustalonej wartości uruchamia się beznapięciowy styk alarmowy. Termostat oraz końcówki przewodów elektrycznych są zainstalowane w skrzynce zaciskowej. Zainstalowany termometr wskazuje temperaturę filtra. Pokrywa ogrzewanej konstrukcji filtra spełnia funkcje izolacyjne oraz ochronne. Aby uniknąć powstawania zimnych punktów, obszary połączeń wlotowego i wylotowego również są ogrzewane. Obejmy przytrzymujące przewody gazowe są utwierdzone. Wlot i wylot filtra w górnej części pieca mogą zostać obrócone o 180 ° dla uproszczenia wykonywanego montażu i dostosowania się do warunków konkretnej instalacji.

ZASTOSOWANIA:

Elektrycznie ogrzewane filtry uniwersalne firmy M&C w sposób niezawodny odseparowują cząstki stałe, w szczególności najdrobniejsze wśród występujących w technice analitycznej w procesach filtracji gazów, dzięki wykorzystaniu elementów filtracyjnych głębokiego działania o bardzo niewielkich wymiarach porów. Konstrukcja opisywanych filtrów została opracowana specjalnie dla potrzeb analizy gazowej w wysokich temperaturach, do 180 °C.

ZALETY:

  • Ogrzewany elektrycznie, maks. 180 °C
  • Konsekwentna konstrukcja połączeń
  • Eliminacja zimnych punktów
  • Wbudowany termostat
  • Status alarmowy
  • Prosta obsługa i konserwacja



Spadek ciśnienia w mbar dla czystego elementu filtracyjnego

Filtr uniwersalny, seria FT® Wersja FT-…-H2 ogrzewana do 180 °C





Specyfikacja:

Filtr serii FT®

FT-3G-H2

FT-3SS-H2

FT-0,1GF-H2

Wersja 115V (opcja)

Nr części

01 F 3006

01 F 3008

01 F 3007

01 F 300. -a

Porowatość filtra / materiał wykonania elementu filtracyjnego

3 µm / szkło

3 µm / stal nierdzewna

0,1 µm / włókno szklane

Ciśnienie, maks.

4 bar nadciśnienia

Temperatura gazu, maks.

180 °C (na zamówienie dostępne są filtry M&C do maks. 350 °C)

Temperatura otoczenia, maks.

50 °C

Przestrzeń martwa

65 cm3

Powierzchnia filtra

70 cm2

Zasilanie elektryczne

230/240V 50Hz, 350VA

115V 60Hz

Połączenia elektryczne

końcówki 2,5 mm2, 2x dławiki przewodowe PG13

Klasa ochrony / Norma sprzętu elektrycznego

IP 44 – EN60529 / EN61010, EN 60519-1

Regulacja temperatury

termostat, # opcjonalnie czujnik PT100 #

Zakres regulacji temperatury

0-180 °C (ustawienie fabryczne 180 °C)

Styk alarmowy temperatury

punkt alarmowy: T 30 °C od ustalonej wartości, parametry styku: 250V, 3A*, 0,25A =

VWymiary

350 x 300 x 140 mm (szer. x wys. x głęb.)

Ciężar

6 kg

Metoda zamontowania

montaż naścienny

Połączenia gazowe

gwint wewn. G1/4” i DIN ISO 228/1

Materiał części pozostających w kontakcie z badanym gazem

PTFE, szkło, FPM

Spadek ciśnienia w mbar dla czystego elementu filtracyjnego

Spadek ciśnienia, mbar
