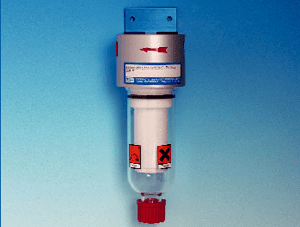

Filtr cząstek ciekłych CLF-T, CLF-SS wykonany ze specjalnych materiałów, do usuwania aerozoli z gazów
Element filtracyjny filtra cząstek ciekłych firmy M&C jest skonstruowany z dwóch części, przy czym przepływ odbywa się w kierunku od środka elementu filtracyjnego na zewnątrz. Wewnętrzna warstwa bardzo drobnych włókien wiąże cząstki cieczy zawieszone w filtrowanym gazie i prowadzi je wraz ze strumieniem gazu do warstwy zewnętrznej, o większych wymiarach. W trakcie przechodzenia przez element filtracyjny zachodzi akumulacja bardzo drobnych cząstek cieczy z powstawaniem drobnych kropelek.
Więcej informacjiElement filtracyjny filtra cząstek ciekłych firmy M&C jest skonstruowany z dwóch części, przy czym przepływ odbywa się w kierunku od środka elementu filtracyjnego na zewnątrz. Wewnętrzna warstwa bardzo drobnych włókien wiąże cząstki cieczy zawieszone w filtrowanym gazie i prowadzi je wraz ze strumieniem gazu do warstwy zewnętrznej, o większych wymiarach. W trakcie przechodzenia przez element filtracyjny zachodzi akumulacja bardzo drobnych cząstek cieczy z powstawaniem drobnych kropelek. Pionowy kierunek przepływu oraz siła grawitacji powodują ściekanie wytworzonych kropelek do naczynia filtra.
Element filtracyjny pracuje z pełną skutecznością nawet w sytuacji całkowitego nasycenia cieczą. Jeżeli filtr nie zostanie „zatkany” przez cząstki stałe, jego okres użytkowania jest praktycznie nieograniczony. Aby zapobiec oddziaływaniu na badany gaz, w procesie wytwarzania skompresowanych mikrowłókien filtra wykorzystuje się spajanie tworzywem PVDF. Stan filtra CLF-T można obserwować poprzez szklaną ściankę, bez konieczności otwierania filtra. </br></br>Oddzielany aerozol, o kwaśnym odczynie, może być usuwany w sposób ciągły za pomocą montowanej zewnętrznie pompy perystaltycznej SR25.1 lub odwadniacza AD-SS (opcja) dołączonego poprzez złączkę GL25 lub G3/8”. Wymiana elementu filtracyjnego nie wymaga stosowania żadnych narzędzi. </br>Zoptymalizowana pozycja o-ringu w każdej sytuacji gwarantuje bezpieczne uszczelnienie korpusu filtra do głowicy filtra. Wlot oraz wylot filtra mogą być obracane na wsporniku montażowym do 180 °, co upraszcza wykonanie montażu i umożliwia elastyczne dopasowanie się do warunków danej instalacji. Materiały wykonania filtra to: PTFE / szkło lub stal nierdzewna 316Ti. Zachować ostrożność podczas pracy! Niebezpieczeństwo poparzenia kwasem!
ZASTOSOWANIA:
Filtr cząstek ciekłych CLF-.. firmy M&C nadaje się do stosowania jako element odfiltrowujący cząstki ciekłe wszystkich typów.</br>
Zalecany do stosowania w przypadku gazów o kwaśnym punkcie rosy powyżej 100 °C. Przykładowe zastosowania to: pomiary w gazach kominowych przy spalaniu olejów ciężkich oraz węgla kamiennego. Opisywany filtr odseparowuje ze strumienia gazu aerozole (cząstki cieczy o bardzo niewielkich wymiarach) przechodzące przez chłodnicę gazową.</br>
Największą efektywność osiąga się, gdy filtr CLF-.. jest instalowany za układem kondycjonowania gazu, w pobliżu przepływomierza analizatora.
ZALETY:
- Wysoki stopień zatrzymania, 99,99 % dla cząstek > 0,1 µm
- Wysoka odporność chemiczna dla typu CLF-T
- Typ CLF-SS odpowiedni dla zastosowań wysokociśnieniowych
- Stan elementu filtracyjnego CLF-T widoczny z zewnątrz
- Prosta wymiana elementu filtracyjnego
- Montaż naścienny
Specyfikacja:
Filtr cząstek ciekłych |
CLF-T |
CLF-SS |
Nr części |
03F2100 |
03F2300 |
Materiał części pozostających w kontakcie z badanym gazem |
PTFE, szkło, FPM |
stal nierdzewna 316Ti, FPM |
Ciśnienie gazu (maks. 1 bar) |
0,2-2 bar (wartość bezwzględna) |
0,2-11 bar (wart. bezw.) |
Natężenie przepływu gazu |
maks. 300 Nl/godz. |
|
Spadek ciśnienia dla nowego elementu filtracyjnego, dla powietrza, 20 °C |
1 2,5 4,5 mbar |
|
Temperatura gazu |
maks. 100 °C |
|
Temperatura otoczenia |
0 °C do + 100 °C |
|
Temperatura przechowywania |
– 30 do + 120 °C |
|
Element filtracyjny |
dwuwarstwowy, CLF-4 |
|
Stopień zatrzymania |
99,99 % dla cząstek > 0,1 µm |
|
Objętość martwa filtra |
135 cm3 |
|
Pojemność zbiornika cieczy |
50 ml |
|
Połączenie badanego gazu |
gwint wewn. G 1/4”i DIN ISO 228/1 |
|
Odprowadzenie cieczy |
nasadka GL25 |
zatyczka G 3/8” |
posób zamontowania |
montaż naścienny |
|
Ciężar |
ok. 0,8 kg |
ok. 2,2 kg |
