Regulator elektroniczny, seria FA® Wersja FA…, K-FA..

Regulator elektroniczny, seria FA® Wersja FA…, K-FA..

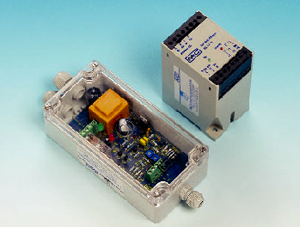

Regulatory są dostępne w trzech wersjach montażowych: do montażu naściennego, szynowego oraz jako wkładane płytki 19-calowe.

Stan pracy oraz stan awaryjny urządzenia są sygnalizowane poprzez dwie diody świecące. Bezpotencjałowy zestyk przełączny z funkcją priorytetu bezpieczeństwa zapewnia niezawodną identyfikację stanów alarmowych. Aby nie dopuścić do występowania niepożądanych sygnałów alarmowych przy przepływie gazu o charakterze pulsacyjnym, reakcja oraz zwolnienie przełącznika alarmowego następują z opóźnieniem. Regulatory elektroniczne FA.. są fabrycznie przystosowane do współpracy z czujnikami FA.. oraz szklanym elementem pomiarowym przepływomierza FM-1/10.

Stosowanie regulatorów elektronicznych typu dwustabilnego, FA..bi, zapewnia zidentyfikowanie wartości natężenia przepływu w przypadkach podniesienia lub obniżenia położenia pływaka odpowiadających przekroczeniom wartości granicznych (MIN lub MAX). Wersja monostabilna, FA..mo, dostarcza jedynie informacji o tym, czy pływak znajduje się wewnątrz wiązki światła bariery świetlnej, ponad nią, czy poniżej.

Obsługa czujnika obecności cieczy, KS2, wymaga zastosowania regulatora elektronicznego bez wzmacniacza wstępnego, FA..K, który powinien pracować w układzie z zewnętrznymi wzmacniaczami wstępnymi K-FA oraz K-FA-H.

Konieczność stosowania wzmacniacza wstępnego K-FA występuje również wtedy, gdy odległość czujnika alarmowego przepływu FA-..bi od współpracującego regulatora elektronicznego FA.. przekracza 10 metrów, lub tam, gdzie silne elektryczne sygnały zakłóceniowe negatywnie wpływają na jakość sygnału przesyłanego przewodem czujnika. W przypadku stosowania wersji urządzenia FA1-H,bi/mo, przeznaczonej do zastosowań wysokotemperaturowych, ścianka obudowy wzmacniacza wstępnego K-FA-H posiada bezpośrednio wbudowaną złączkę pośrednią OA, która umożliwia przyłączenie przewodów światłowodowych.

Jednoczesna obsługa przewodnościowego czujnika alarmu cieczowego LA.. oraz czujnika alarmowego przepływu FA.. jest możliwa dzięki dostępnej 19-calowej karcie LFC2, wykonanej w standardzie europejskim (nr części: 01E1385).

ZASTOSOWANIA:

Przedstawione regulatory elektroniczne, w wykonaniu dwustabilnym (bi) oraz monostabilnym (mo), są wykorzystywane do zasilania i dystrybucji sygnałów czujników monitorowania przepływu, FA-1/2/3bi, FA1-H,bi/mo oraz pojemnościowego czujnika obecności cieczy KS 2. Opisywane regulatory nie mogą być stosowane w rejonach niebezpiecznych.

ZALETY:

  • 3 sposoby zamontowania
  • Bezpotencjałowy zestyk przełączny z funkcją priorytetu bezpieczeństwa
  • Sygnalizacja stanu pracy oraz stanu awaryjnego poprzez diody świecące
  • Przełącznik alarmowy z regulacją czasu reakcji i zwalniania
  • Wykonanie dwu- lub monostabilne

PRZYKŁAD ZAMÓWIENIA:

Regulator elektroniczny dwustabilny, wersja do montażu naściennego,

Zasilanie sieciowe 230V 50Hz, typ FA-1.1bi, nr części: 02E7300

Regulator elektroniczny monostabilny, wersja do montażu naściennego,

Zasilanie sieciowe 115V 60Hz, typ FA-1.1mo, nr części: 02E7300

Regulator elektroniczny dwustabilny, wersja do montażu szynowego,

Zasilanie sieciowe 24V DC typ FA-1.2bi, nr części: 02E7400 d

Regulator elektroniczny dwustabilny, płytka wkładana 19 cali, 2 kanały

Zasilanie sieciowe 230V 50Hz, typ FAC-2bi, nr części: 02E7550
