Filtry wstępne dla sond gazowych, seria SP ®

Filtry wstępne  dla sond gazowych, seria SP ®

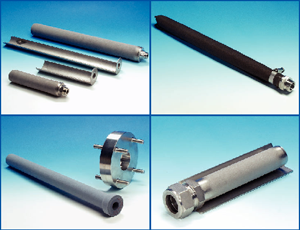

Filtry wstępne dla sond gazowych, seria SP® Wersja SP2000/V20.. ze złączem G 3/4”,

SP2000/V12 ze złączem kołnierzowym,
SP2000/20SS 150 ze złączką przewodową

Znaczna powierzchnia czynna filtrów wstępnych firmy M&C gwarantuje długi okres użytkowania. Nawet w przypadkach zwiększenia natężenia przepływu pobieranego gazu, różnica ciśnień na matrycy filtra między stroną gazu oczyszczonego i stroną gazu surowego pozostaje niewielka. Dzięki temu zatrzymywane cząstki stałe nie wnikają do wnętrza struktury filtra, lecz osiadają na powierzchni w postaci placka filtracyjnego, powoli narastającego w trakcie przedłużonego okresu użytkowania filtra wstępnego. Filtry wstępne SP2000 /V20.. /V12.. /20SS wytwarzane przez firmę M&C są dobierane do warunków konkretnych zastosowań. Podstawę wyboru stanowią parametry procesowe, tzn. skład gazu, zawartość pyłów, uziarnienie, stopień nasycenia parą wodną, temperatura, ciśnienie oraz prędkość przepływu gazu. Filtry wstępne /V20.. firmy M&C są wyposażone w dospawaną złączkę gwintową umożliwiającą wmontowanie filtra do kołnierza montażowego sondy gazowej produkcji M&C.

Dla osiągnięcia optymalnego położenia punktu pobierania gazu w przestrzeni procesowej, filtr wstępny /V20.. można łączyć z sondą przez pośrednią rurkę przedłużającą Vm…. W przypadku znacznej prędkości gazu procesowego stosuje się osłony kształtowe /AB.. zabezpieczające filtr wstępny /V20.. przed zużyciem ściernym.

Filtry wstępne /V12-… są zaopatrzone w kołnierz montażowy ze stali nierdzewnej, wykonany dla prostoty montażu z czterema nagwintowanymi kołkami. Wersje /V12-.. /SS, V12-.. /IC filtrów wstępnych są wyposażone w rurkę ochronną ze stali nierdzewnej lub stopu Incoloy, dospawaną na kołnierzu montażowym.

Gaz procesowy jest doprowadzany poprzez trzy podłużne szczeliny rozmieszczone na 180° obwodu rurki. Specjalna, dwuwarstwowa konstrukcja filtrów wstępnych /V12-1, /V12-3 pozwala osiągnąć szczególnie wysoką wydajność płukania zwrotnego. Zależnie od wersji, filtry wstępne /V20.., /V12.. są w części wykonane w różnych kombinacjach materiałowych (zob. tabela). Dla skrócenia czasu zatrzymania w przypadku niewielkich wartości natężenia przepływu gazu konieczne jest zastosowanie filtrów wstępnych z objętościowym elementem wypierającym. Filtr wstępny przewodowy /V20-T firmy M&C, wykonany z tkaniny PTFE przetykanej dla zmniejszenia oporu powierzchniowego włóknem metalowym (celem uniknięcia powstawania ładunków elektrycznych wskutek tarcia), pozwala osiągnąć znakomite parametry płukania zwrotnego. Przykładowym zastosowaniem tej wersji może być pobieranie próbek gazu z zasobników węglowych, w warunkach wysokiej zawartości bardzo drobnych frakcji pyłowych. Filtr wstępny /20SS 150 jest stosowany jako montowany bezpośrednio na przewodach roboczych SP2000/SS firmy M&C.

Filtr jest dostarczany z kształtową płytką ochronną oraz złączkę przewodową z pierścieniem nacinającym. W przypadku występowania problemów np. z brakiem miejsca do wbudowania, zbyt dużą prędkością przepływu gazu, z nadmiernym poziomem zapylenia lub wysoką temperaturą, należy zastosować elektrycznie ogrzewaną rurkę pośrednią /AR. Rurka jest wyposażona z obu stron w połączenia kołnierzowe i należy ją montować do kołnierza instalacji procesowej.

ZASTOSOWANIA:

Filtry wstępne firmy M&C są stosowane w połączeniu z sondami gazowymi serii SP® firmy M&C, dla celów ciągłego pobierania gazów z procesów o podwyższonym poziomie zapylenia.

ZALETY:

  • Dla zawartości pyłów > 2 g/m3
  • Temperatura pobieranego gazu maks. do 1000 °C
  • Różne wymiary
  • Szeroki wybór materiałów
  • Bardzo duża powierzchnia filtra
  • Możliwość płukania zwrotnego
  • Prosty montaż

1) Filtry wstępne V20-3, V20-4: opcjonalnie dostępne w długościach do 1000 mm.
2) Z rurką ochronną V12-1.
3) Z rurką ochronną V12-2/3.
4) Filtr wstępny o specjalnej konstrukcji umożliwiającej wydajne płukanie zwrotne.



OPCJE:

Typ Nr części Temperatura maks. °C Materiał Długość „L1” mm Połączenie „G”
Rurki przedłużające dla /V20 -0-1-2:

SP2000/Vm 500 mm

20S9165 600 stal nierdz. 316Ti 500 G 3/4”i/a

SP2000/Vm 1000 mm

20S9170 600 stal nierdz. 316Ti 1000 G 3/4”i/a

SP2000/Vm 1500 mm

20S9175 600 stal nierdz. 316Ti 1500 G 3/4”i/a

SP2000/Vm 2000 mm

20S9176 600 stal nierdz. 316Ti 2000 G 3/4”i/a

SP2000/VmHC 500 mm

20S9180 900 Hastelloy-C 500 G 3/4”i/a

SP2000/VmHC 1000 mm

20S9185 900 Hastelloy-C 1000 G 3/4”i/a

SP2000/VmHC 1500 mm

20S9190 600 Hastelloy-C 1500 G 3/4”i/a
Osłony kształtowe /V20, /V20-0:

SP2000/AB-SS

20S9250 600 stal nierdz. 316Ti 220 3/4”i

SP2000/AB-HC

20S9260 900 Hastelloy-C 220 3/4”i
Osłony kształtowe /V20-1, /V20 -2:

SP2000/AB1-SS

20S9255 600 stal nierdz. 316Ti 520 3/4”i

SP2000/AB1-HC

20S9265 900 Hastelloy-C 520 3/4”i
Objętościowy element wypierający dla /V12-2, /V12-3:

V12-2/3

20S9515 600 stal nierdz. 316Ti 950 G 3/4”a

V12-2/3IC

20S9520 1000 Incoloy 950 G 3/4”a
Elektrycznie ogrzewana rurka pośrednia współpracująca z /V20…, /V12…

SP2000-H/AR 230V

na zapytanie maks. 250 stal nierdz. 316Ti maks. 1000 wg zapotrzebowania

SP2000-H/AR 115V

na zapytanie maks. 250 stal nierdz. 316Ti maks. 1000 wg zapotrzebowania

Ogrzewane przewody robocze SP30, SP35 w przypadku spadków temperatury poniżej punktu rosy po stronie procesowej, zob. karta katalogowa 2-1.9.5.
Automatyczne płukanie zwrotne, inne materiały oraz wykonania po złożeniu zapytania.
Automatyczne płukanie zwrotne, inne materiały oraz wykonania po złożeniu zapytania.
Więcej informacji technicznych – zob. sondy gazowe SP 210/2100/2000.

Typ filtra wstępnego

sondy M&C

Nr części

Temp. maks. °C

Materiał
filtr / element łączący

Porowatość filtra w mikronach

Poziom zapylenia g/m3

Wewn. element wypieraj

Płukanie zwrotne dostępne

Długość „L1” mm

Średnica filtra „d1” mm

Wymiar połączenia „G”

SP2000/20SS 150

20S9160

600

stal nierdz. 316/316Ti

20

2-10

tak

150

31

25

SP2000/V20

20S9085

600

stal nierdz. 316/316Ti

2

2-10

tak

220

46

G 3/4”a

SP2000/V20-0

20S9105

600

stal nierdz. 316/316Ti

2

2-10

X

tak

220

46

G 3/4”a

SP2000/V20/HC

20S9095

900

Hastelloy-C

2

2-10

tak

220

46

G 3/4”a

SP2000/V20-0/HC

20S9115

900

Hastelloy-C

2

2-10

X

tak

220

46

G 3/4”a

SP2000/V20-T

20S9315

200

PTFE / st. nierdz. 316Ti

3

> 10

tak 4)

400

65

G 3/4”a

SP2000/V20-2

20S9125

600

stal nierdz. 316/316Ti

2

> 10

tak

520

60

G 3/4”a

SP2000/V20-1

20S9145

600

stal nierdz. 316/316Ti

2

> 10

X

tak

520

60

G 3/4”a

SP2000/V20-2/HC

20S9135

900

Hastelloy-C

2

> 10

tak

520

60

G 3/4”a

SP2000/V20-1/HC

20S9155

900

Hastelloy-C

2

> 10

X

tak

520

60

G 3/4”a

SP2000/V20-41)

20S9290

600

stal nierdz. 316/316Ti

2

2-10

tak

1)300

31

G 3/4”a

SP2000/V20-31)

20S9300

600

stal nierdz. 316/316Ti

2

2-10

X

tak

1)300

31

G 3/4”a

SP2000/V12-1

20S9500

1000

ceramika / st. n. 316Ti

1

> 10

tak4)

500

40

DN65 PN6

SP2000/V12-3

20S9510

1000

ceramika / st. n. 316Ti

1

> 10

opcja

tak4)

1000

60

DN65 PN6

SP2000/V12-2

20S9505

1000

ceramika / st. n. 316Ti

2

> 10

opcja

tak

1000

60

DN65 PN6

SP2000/V12-1/SS2)

20S9525

600

ceramika / st. n. 316Ti

1

> 10

tak4)

500

40

DN65 PN6

SP2000/V12-3/SS3)

20S9535

600

ceramika / st. n. 316Ti

1

> 10

opcja

tak4)

1000

60

DN100 PN6

SP2000/V12-2/SS3)

20S9530

600

ceramika / st. n. 316Ti

2

> 10

opcja

tak

1000

60

DN100 PN6

SP2000/ V121/IC2)

20S9540

1000

ceram. / Incoloy - 316Ti

1

> 10

tak4)

500

40

DN65 PN6

SP2000/V12-3/IC3)

20S9550

1000

ceram. / Incoloy - 316Ti

1

> 10

opcja

tak4)

1000

60

DN100 PN6

SP2000/V12-2/IC3)

20S9545

1000

ceram. / Incoloy - 316Ti

2

> 10

opcja

tak

1000

60

DN100 PN6
