ViscoSite – lepkościomierze

Zastosowania:



Dowiedz się więcej na temat tego produktu, skontaktuj się z nami:

Lepkościomierze in-line do zastosowań przemysłowych. Doskonale sprawdzają się w przemyśle spożywczym oraz produkcji napojów. Urządzenie jest skonfigurowane na zamówienie, tak aby bezproblemowo zintegrować się z procesem.


Lepkościomierz in-line do zastosowań przemysłowych – ViscoSite

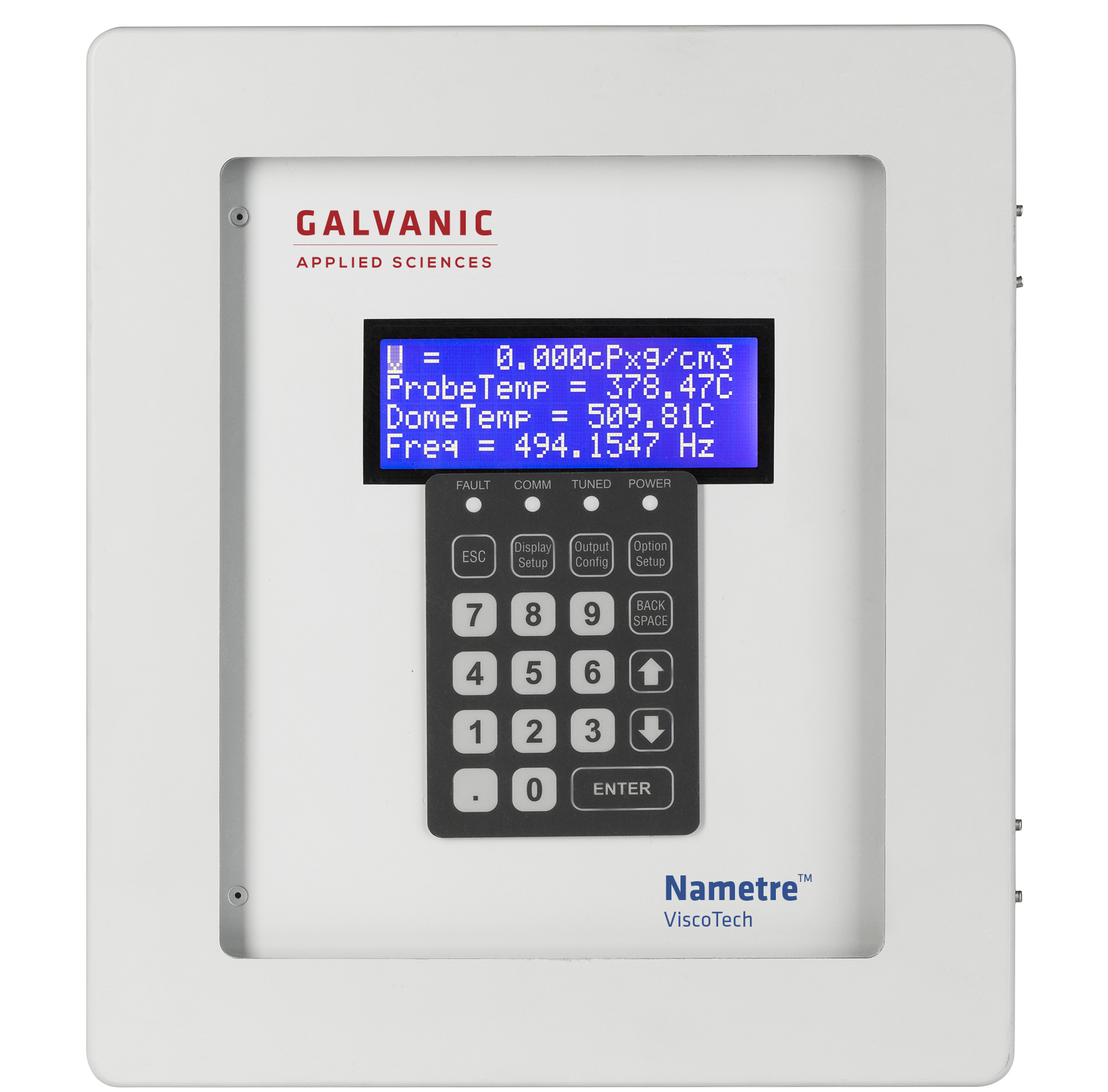

Precyzyjny pomiar lepkości w czasie rzeczywistym ma kluczowe znaczenie dla zapewnienia odpowiedniej konsystencji i jakości produktu. Lepkościomierz ViscoSite firmy Galvanic to dwuskładnikowy system składający się z przetwornika i czujnika. Czujnik jest hermetycznie zamknięty w procesie?,  przyspawany do podstawy reaktora, zbiornika lub rury. Możliwość instalacji czujnika w krytycznym punkcie pomiaru gwarantuje osiągnięcie pożądanej jakość produktu. Czujniki dzielą się na kilka modeli, dzięki czemu urządzenie ma szerokie zastosowanie, między innymi przy:

  • Przetwarzaniu polimerów
  • Mieszaniu asfaltu
  • Mieszaniu paliwa
  • Przetwórstwie spożywczym
  • Produkcji powłok papierowych
  • Mieszaniu płynnego detergentu

Zasada pomiaru

ViscoSite wykonuje pomiary oscylacji skrętnych w cieczy newtonowskiej lub nienewtonowskiej. Przekaźnik zasila cewkę napędową oraz cewkę detektora umieszczoną w czujniku. Cewka napędowa oscyluje ze stałą amplitudą. Cewka detektora reaguje na lepkość próbki z trendem amplitudowym w czasie rzeczywistym. Lepkość jest obliczana na podstawie mocy wymaganej do przywrócenia amplitudy oscylacji.

W celu kompensacji fluktuacji, powstającej w wyniku cyklicznej zmiany temperatury procesu na wartość lepkości, każdy czujnik ViscoSite jest wyposażony w czujnik temperatury.

Do otrzymania dokładnych wyników wymagana jest również kompensacja gęstości. VisoSite umożliwia wprowadzenie wyników gęstości ręczenie lub automatycznie za pomocą zewnętrznego densytometru.



Dobór czujnika pod wymagania klienta i aplikacji

ViscoSite Sphere
Wymiar

ø (średnica) x dł. (długość)

ø: 32 mm (1.25¨)
dł.: 127 mm (5.0¨))

Zakres:  10 : 100,000 cP x g/cm3
ViscoSite Cylinder
Wymiar

ø (średnica) x dł. (długość)

ø: 38 mm (1.5¨)
dł.: 165 mm (6.5¨)

Zakres:  0.1 : 1,000 cP x g/cm3
ViscoSite Cylinder
Wymiar

ø (średnica) x dł. (długość)

ø: 38 mm (1.5¨)
dł.: 140 mm (5.5¨)

Zakres:  1 : 10,000 cP x g/cm3
ViscoSite Rod
Wymiar

ø (średnica) x dł. (długość)

ø: 11 mm (0.45¨)
dł.: 127 mm (5.0¨)

Zakres:  1,000 : 1,000,000 cP x g/cm3









Specyfikacja:

ViscoSite – specyfikacja techniczna



Wydajność

  • Zakres pomiarowy: 0,1 do 1 000 000 cP (w zależności od wybranego modelu)
  • Dokładność: ±2% zakresu
  • Powtarzalność: ± 0,25% zakresu
  • Czas odpowiedzi T: czas rzeczywisty
  • Częstotliwość analizy: 1 Hz



Środowisko

  • Temperatura otoczenia:
  • Przetwornik: od -20°C do 60°C
  • Sonda: w zależności od modelu
  • Wymiar:
  • Przetwornik: 301mm x 335mm x 172 mm
  • Sonda: w zależności od modelu
  • Waga:
  • Przetwornik: 5,5 kg
  • Sonda: w zależności od aplikacji



Media

  • Zasilanie i zużycie energii: 10W @ 24 VDC lub 90-260 VAC



Komunikacja

  • komunikacja: Modbus RS 232, Modbus RS 485, USB, Ethernet
  • Wyjścia cyfrowe: 2 – SPDT Alarm relays, 4A @30VDC/120VAC OR 2A @ 240VAC
  • Wyjścia analogowe: 3 – 0-10VDC/2-10VDC/0-20mA/4-20mA (izolowane, programowalne)
  • Wejścia analogowe: 1 – 0-10VDC/2-10VDC/0-20mA/4-20mA wejście analogowe dla przetwornika gęstości (izolowane, programowalne, bez prądu źródłowego?)

2 – wejścia RTD (temperatura głowicy i głowicy przetwornika), skonfigurowane fabrycznie





Certyfikaty

  • Przetwornik: NA / CSA Class 1 Division 2 Groups BCD T 3 (Field Certificate)
  • Czujnik: Up to Class 1 Division 1 or ATEX / IECEx Zone 1



Informacje dodatkowe

Cechy:

  • Wiarygodny pomiar nawet w trudnych warunkach przepływu, jak: zmienny przepływ, zawiesina, wysoka temperatura, wysokie ciśnienie
  • Zmiany przepływu wytwarzane przez mieszadło reaktora lub przepływy w rurociągu, nie mają wpływu na pomiar ViscoSite
  • Czujnik RTD (PT100) jest zintegrowany z czujnikami lepkości w celu zapewnienia pomiaru temperatury w tym samym miejscu
  • Bariera Zenera zastosowana jest w specjalnej wersji czujnika – VisoLiner , co pozwala na pomiar w strefie niebezpiecznej
  • Urządzenia są fabrycznie kalibrowane zgodnie ze standardami NIST
  • Urządzenia nie zawierają  ruchomych części – rekalibracja nie jest konieczna



WYBRANE BRANŻE I APLIKACJE:

  • Przetwarzaniu polimerów
  • Mieszaniu asfaltu
  • Mieszaniu paliwa
  • Przetwórstwie spożywczym
  • Produkcji powłok papierowych
  • Mieszaniu płynnego detergentu
