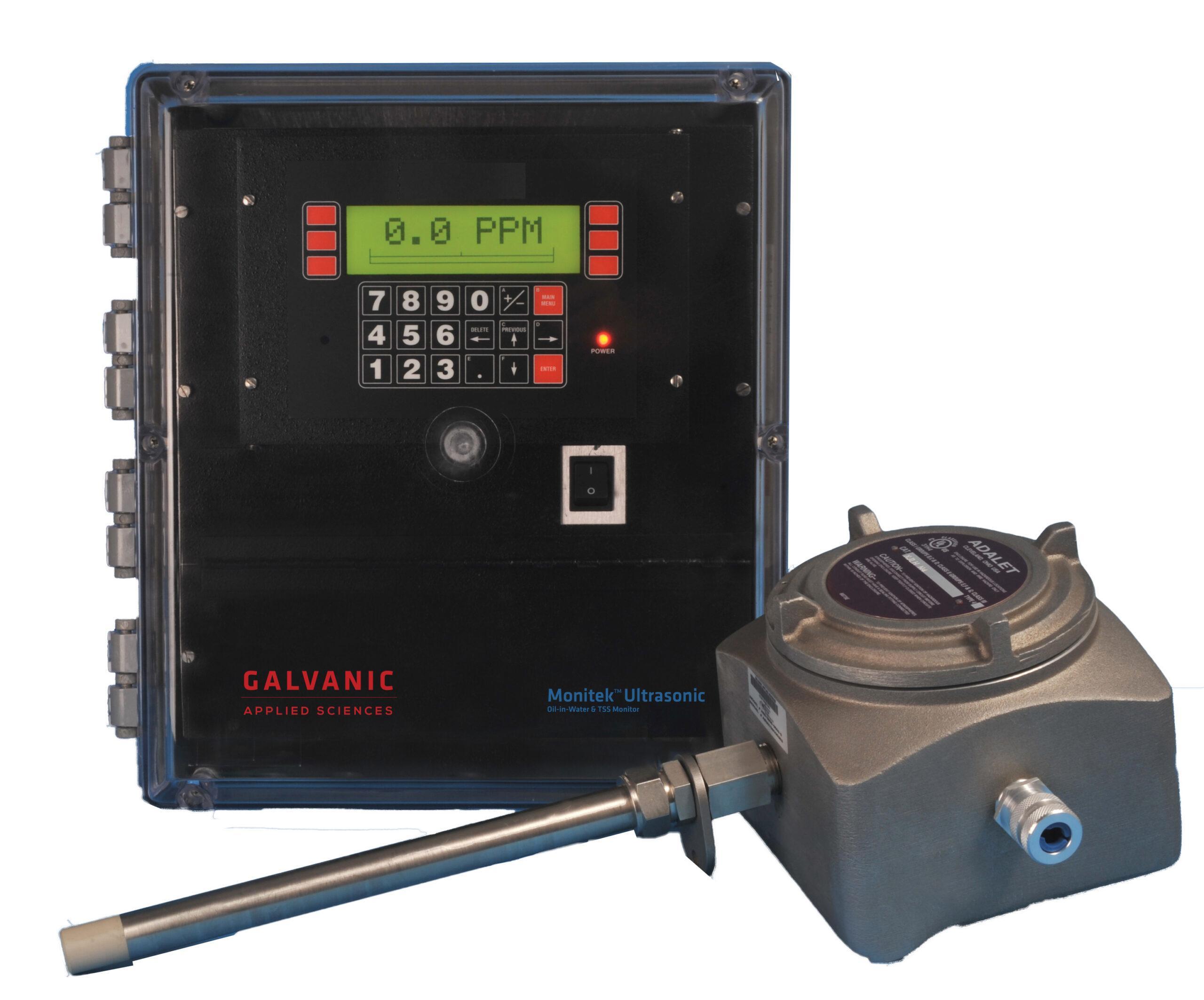

Monitek UltraSonic – zestaw pomiarowy składający się z przetwornika i sondy do pomiaru oleju-w-wodzie oraz zawiesiny

Zastosowania:



Dowiedz się więcej na temat tego produktu, skontaktuj się z nami:

Monitek UltraSonic – zestaw pomiarowy składający się z przetwornika i sondy do pomiaru oleju-w-wodzie oraz zawiesiny. Sonda idealnie uzupełnia aplikacje, w których pomiary optyczne zawodzą. Metoda pomiarowa jest praktycznie bezobsługowa i opiera się o korelację odbitej fali dźwiękowej do ilości i wielkości cząstek w próbce. Sonda akustyczna montowana jest bezpośrednio w medium. Główne aplikacje to monitorowanie cieczy wrażliwych na światło oraz pomiary, w których rozwiązania optyczne nie sprawdziły się. ? Sztywna końcówka czujnika PEEK ? Przeznaczony do nieprzezroczystych próbek ? Niewrażliwa na powłoki ? Niestandardowy materiał/rozmiar ? Kabel do 100 m


Monitek UltraSonic – zestaw pomiarowy składający się z przetwornika i sondy do pomiaru oleju-w-wodzie oraz zawiesiny

Sonda idealnie uzupełnia aplikacje, w których pomiary optyczne zawodzą. Metoda pomiarowa jest praktycznie bezobsługowa i opiera się o korelację odbitej fali dźwiękowej do ilości i wielkości cząstek w próbce. Sonda akustyczna montowana jest bezpośrednio w medium. Główne aplikacje to monitorowanie cieczy wrażliwych na światło oraz pomiary, w których rozwiązania optyczne nie sprawdziły się. Różne konfiguracje czujników umożliwiają instalację w rurach procesowych, zbiornikach lub kanałach otwartych.



Co oznacza ultradźwiękowy pomiar cząstek?

Ultradźwiękowy pomiar cząstek służy do wykrywania nierozpuszczonych (zawieszonych) cząstek w cieczach, podobnie do mętności. Mętność jest to efekt optyczny, a metoda akustyczna służy do pomiaru stężenia cząstek.

Zasada pomiaru

Sonda wysyła impulsy fal ultradźwiękowych w próbce, dalej następuje pomiar ilości i intensywności odbić fali od cząstek zawieszonych, co jest proporcjonalne do stężenia tych cząstek w próbce.

Impulsy fal ultradźwiękowych odbijają się od cząstek i powracają do detektora jako echo.





Porównanie z innymi metodami pomiarowymi

Pomiar ultradźwiękowy nie może być bezpośrednio porównywany z optycznymi pomiarami mętności, nawet w przypadku kalibrowania obu systemów (optycznego i ultradźwiękowego) tym samym sposobem.

Jednostki pomiarowe

  • ppm: części na milion
  • mg/l: miligramy na litr
  • gr/l: gramy na litr
  • % TSS: Procent całkowitej zawiesiny

Zakresy pomiarowe

Ultradźwiękowy system pomiarowy wykorzystywany do określania niskiego, jak i wysokiego stężenia cząstek zawiesiny w próbce. Sonda doskonale sprawdza się w niskich zakresach jak 0-10 ppm oraz wysokich do 10 000 ppm (1 %).

Kiedy stosuje się pomiar ultradźwiękowy?

Ultradźwiękowy układ pomiaru sprawdza się w miejscach gdzie systemy optyczne nie działają właściwie. Kolejnym dużym polem zastosowań są aplikacje, w których wymagany jest bardzo długi czas bezobsługowej pracy i duża stabilność pomiaru.





Specyfikacja:

MONITEK ULTRASONIC CONTROLLER – SPECYFKIACJA KONTROLERA

Wydajność

– Dokładność: ± 4% pełnej skali

– Powtarzalność: ± 4% pełnej skali

– Liniowość: ± 4% pełnej skali

– Czułość: ± 2% pełnej skali

– Czas odpowiedzi T: <1 sekundy Środowisko
– Temperatura otoczenia: 0°C do 45°C

– Mocowanie naścienne:

· obudowa z włókna szklanego lub obudowa ze stali nierdzewnej, NEMA 4X, IP65

· Wymiary: 452 mm x 406 mm x 223 mm

· Waga: około 10 kg

– Messenger PC:

· obudowa z włókna szklanego, NEMA 4X, IP65

· Wymiary: 350 mm x 300 mm x 173 mm

· Waga: 15 kg

Media

– Zasilanie i zużycie: 90-265 VAC, 50/60Hz, max. 65 VA

Komunikacja

˗ Wejścia analogowe: 0/ 4-20 mA

˗ Przekaźniki: 4 AC Triac. 90 – 260 VAC @ 1 Amp, programowalne

Certyfikaty

˗ CSA/NEC – General Purpose: Monitek UltraSonic controller in stainless steel enclosure

˗ CSA/NEC – Class 1, Div. 2: Monitek UltraSonic controller in stainless steel enclosure with Z-Purge

MONITEK ULTRASONIC SENSORS – SPECYFIKACJA CZUJNIKA

Wydajność:

– Dokładność: ± 4% pełnej skali

– Powtarzalność: ± 4% pełnej skali

– Liniowość: ± 4% pełnej skali

– Czułość: ± 2% pełnej skali

– Czas odpowiedzi T: <1 sekundy Specyfikacja fizyczna
– Długość sondy: 604 mm (standard)

– Długość czujnika: 269 mm (standard)

– Średnica czujnika: 22,2 mm

– Waga: ok. 2,2 kg (w zależności od aplikacji i sondy)

Specyfikacja projektowa

– Typ czujnika: ultradźwiękowy (rozproszenie wsteczne)

– Pomiary: olej-w-wodzie, zawiesina

– Zakres pomiarowy: 0 – 10 000 ppm (1%) (w zależności od aplikacji)

– Detektor: Soczewka PEEK z kryształem piezoelektrycznym

˗ Materiał sondy: 316L SS / 1.4404 (jako standard); Hastelloy C, dostępne inne

˗ Materiał uszczelki: O-ring Kalreza do soczewki PEEK

˗ Połączenie procesowe: montowane za pomocą zaworu kulowego lub kołnierza

˗ Średnica rury: 90 mm minimum

˗ Ciśnienie procesu: max. 20 bar (290 psi) w temp. otoczenia

˗ Temperatura procesu: max. 80°C

˗ Długość kabla: 100 m max.

˗ Kanały czyszczące: opcjonalne

Certyfikaty

˗ CSA/NEC: General Purpose – UltraSonic Controller in stainless steel enclosure

˗ CSA/NEC: Class 1, Div. 2 – UltraSonic Controller in stainless steel enclosure with Z-Purge
