FPA 4100 firmy Galvanic

Model FPA 4100 firmy Galvanic jest fotometrem online zdolnym do pomiaru koncentracji wielu analitów w wodzie procesowej oraz gazie. FPA4100 wykorzystuje dobrze znane techniki spektrofotometrii do przeprowadzenia pomiarów.

˗ Pomiary: Olej w wodzie, Cl2, Węglowodory

˗ Dokładność: ± 2% F.S.

˗ Wieloparametrowy (do 8)

˗ Kompensacja mętności

˗ Próbki gazu (H2S)

˗ Wytrzymałość: 200°C, 300 psi

Model FPA 4100 firmy Galvanic jest fotometrem online do pomiaru stężenia wielu analitów w wodzie procesowej oraz gazie. FPA4100 wykorzystuje dobrze znane techniki spektrofotometrii do przeprowadzenia pomiarów. Moduł fotoniczny  wykorzystuje pasmo UV lub VIS oraz posiada blokadę diody fotodiodowej. Blokada sterowana jest w zależności od temperatury dla maksymalnej stabilności sygnału. Źródło światła i detektory są połączone z celą pomiarową za pomocą kabli światłowodowych.

Maksimum łatwości obsługi, precyzyjne i spójne pomiary.  Wydajność sprawdzona w praktyce.

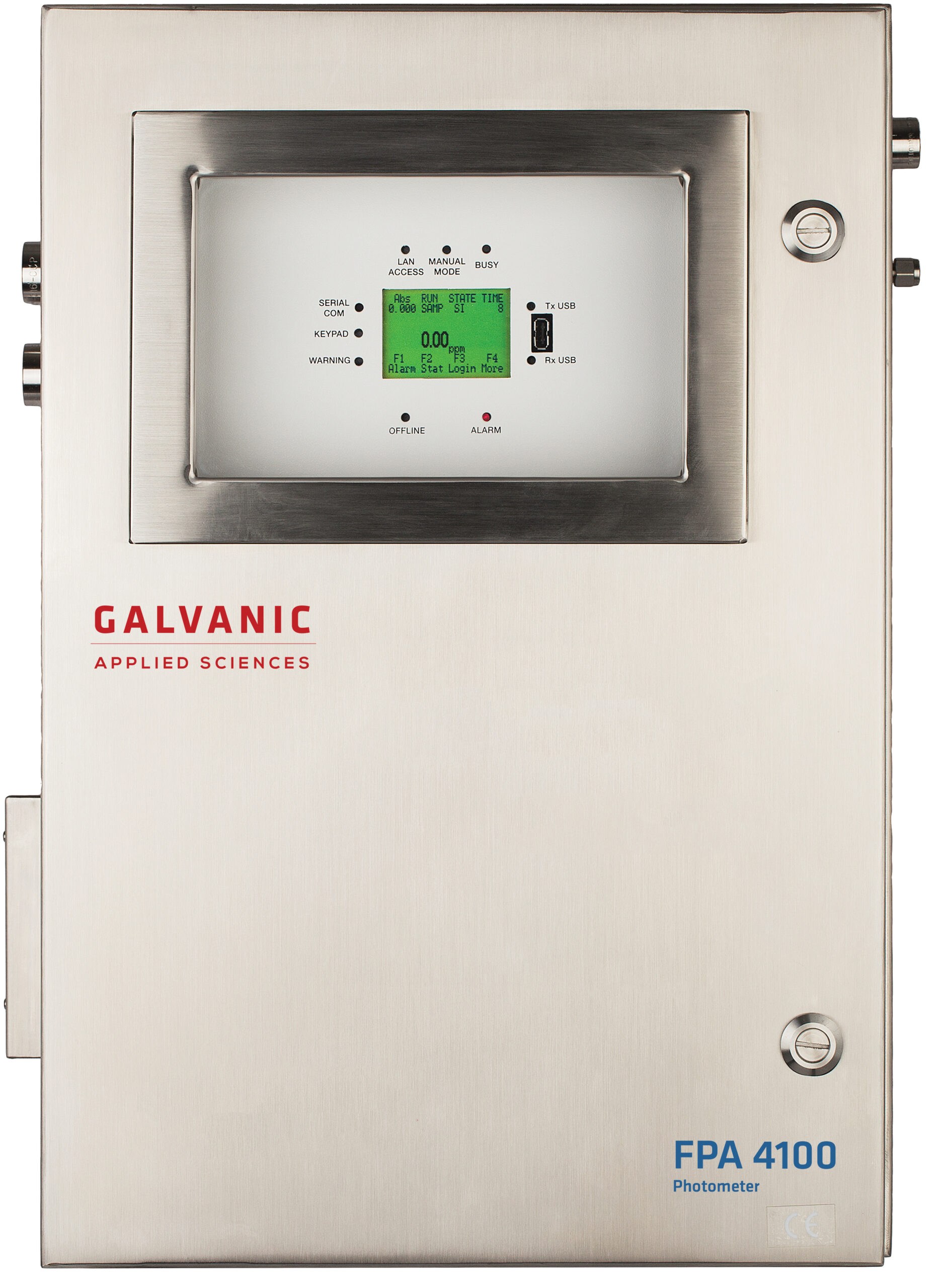

Przetwornik FPA 4100 (Rys. 1.) zawiera intuicyjny interfejs użytkownika z iskrobezpieczną, zdejmowaną klawiaturą, ekran LCD, 10 lampek kontrolnych i możliwość przesyłania danych. Wytrzymały i niezawodny system umożliwia analizę wielu strumieni, zapewniając dokładny pomiar ciągły bez użycia odczynników i sprężonych gazów. Łatwy w użyciu i utrzymaniu dzięki funkcji autokalibracji. Autokalibracja opiera się na zewnętrznych standardach, automatycznej kompensacji zera Elektronika detektora jest odizolowana od procesu w celu zapewnienia optymalnego bezpieczeństwa i stabilności. Seria FPA 4100 umożliwia również zdalną obsługę i diagnostykę poprzez łącze Ethernet.



Rys. 1. Przetwornik FPA4100





Model jest dobierany indywidualnie pod wymagania danej aplikacji



Model Pomiar
FPA 4100 UV • Pomiar w zakresie UV
• Gaz – H2S, SO2,węglowodory nienasycone
• Ciecze – olej w wodzie, azotany, chlor, węglowodory nienasycone
FPA 4100 Vis • Pomiar w zakresie VIS
• Kolor paliw, kolor w skali Hazena oraz APHA










Cechy:
˗ Ciągły pomiar bez potrzeby stosowania odczynników lub sprężonych gazów
˗ Cela pomiarowa może być zainstalowana na bajpasie lub in-line;
Cela pomiarowa może być podgrzewana za pomocą pieca lub przez strumień parowy
˗ Liniowa odpowiedź względem stężenia
˗ Opcja analizy wielu strumieni (do 8)
˗ Kontrola temperatury detektora i źródła światła UV dla większej stabilności oraz żywotności lampy
˗ Zastosowanie fali o dwóch długościach pozwala na kompensację mętności, zmiany natężenia światła, oblepiania celi optycznej, pęcherzyków gazów
˗ Zdalne monitorowanie, diagnostyka i sterowanie poprzez połączenie Ethernet
˗ Konstrukcja analizatora nie zawiera ruchomych części, co zapewnia wysoką niezawodność i wyjątkowo niskie wymagania konserwacyjne
˗ Automatyczna kalibracja i automatyczne mycie celi w razie potrzeby
˗ Automatyczne wykrywanie awarii lampy oznaczone na przednim panelu; sygnały alarmowe mogą być również przesyłane przez wyjście szeregowe i cyfrowe

Wybrane branże i aplikacje:
˗ Wydobywanie miedzi Monitorowanie stężenia miedzi podczas procesu ługowania i rafinacji w kwasie rudowym
˗ Woda komunalna i ścieki
Pomiar: Kolor, chlor, azotan
˗ Przetwarzanie gazu ziemnego
Kolor LNG i LPG
Emisja (stack emission)
˗ Ropa naftowa i rafinacja/petrochemia
Węglowodór w wodzie (tylko nienasycony HC)
Olej w wodzie
Emisja
Ścieki - pomiar UV-254 nm dla węglowodorów nienasyconych
˗ Wytwarzanie energii
Olej w skroplonej wodzie
˗ Semiconductor
Emisja

Wydajność:
- Dokładność: ± 2% zakresu
- Powtarzalność: ± 2% zakresu
- Liniowość: ± 2% zakresu
- Czułość: ± 1% zakresu
- Czas odpowiedzi T90: 30 sekund
Środowisko:

- Temperatura otoczenia: 0°C do 55°C
- Wymiary: 610 mm x 400 mm x 25 mm
- Waga: 30 kg

Media:
- Zasilanie i zużycie: 10 do 36 VDC, 30 Wat
90 do 240 VAC, 50-60 Hz, 30 Wat

Komunikacja
- Wejścia cyfrowe: Modbus RS232, Modubus RS485, Modbus TCP/IP opcjonalnie
- Wyjścia cyfrowe: 4 styk bezpotencjałowy, 4 styk napięciowy (12/24 VDC)
- Wejścia analogowe: do 2 x 4-20 mA
- Wyjścia analogowe: do 6 x 4-20 mA
- Przekaźniki: 6 (programowalne)
Certyfikaty:
˗ CE
˗ CSA (C, CUS) Class 1 Division 2, Groups BCD T3 (field certification)
˗ ATEX Zone 1 Ex db ia IIB + H2 T4 Gb
˗ IECEx Zone 1 Ex db ia IIB + H2 T4 Gb
