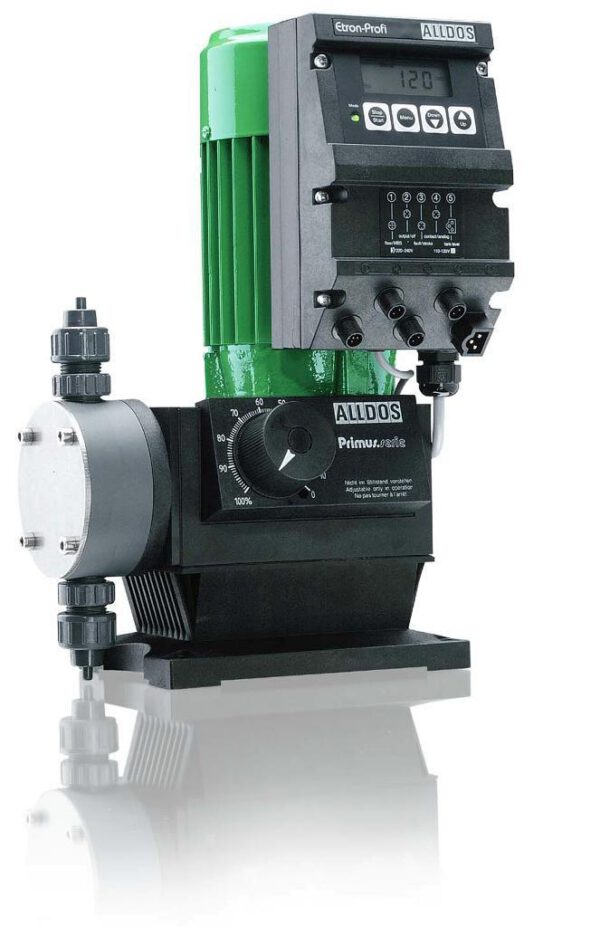

Membranowe pompy dozujace DMX 221, DMX 226 firmy Grundfos-Alldos

Membranowe pompy dozujace DMX 221, DMX 226  firmy Grundfos-Alldos

Membranowe pompy dozujące napędzane silnikiem elektrycznym. Dostępne w wersji jedno i dwugłowicowej, w różnych wykonaniach materiałowych. Charakteryzują się modułową konstrukcją, odporną aluminiową obudową, niskim poziomem pulsacji, hałasu i zużycia energii oraz wysoką precyzją dozowania. Dostępne w wersji regulacji ręcznej płynnej skokiem membrany, regulacji zdalnej z wykorzystaniem panelu elektroniki lub serwomotoru oraz z napędem do regulacji falownikiem. Bogate wyposażenie opcjonalne m.in. sensory uszkodzenia membrany, kontrolery dozowania, zintegrowany zawór przelewowy.

ZASTOSOWANIE:

Dozowanie chemikaliów w procesach:

  • oczyszczanie ścieków
  • uzdatnianie i obróbka specjalna wody
  • inżynieria chemiczna
  • technologie przemysłowe

ZALETY:

  • płynna/bezstopniowa regulacja skoku i częstotliwości uderzeń
  • wyłącznik na pompie z funkcją ciągłej pracy w trybie odpowietrzania
  • prosty w obsłudze układ odpowietrzania głowicy
  • regulacja zdalna kontaktem z możliwość mnożenia i dzielenia impulsów
  • niezawodna praca z wysoką dokładnością +/- 1.5%
  • odporna mechanicznie i chemicznie membrana pokryta PTFE
  • łatwość integracji w układach automatyki (nowoczesna, elastyczna elektronika)
  • zastosowanie silnika synchronicznego pozwala na harmonijne dozowanie i niską pulsację (mniejsze obciążenie armatury, większa trwałość membrany dozującej, cicha praca)
  • zabezpieczenie i sygnalizacja sucho-biegu
  • sygnalizacja błędu
  • solidna konstrukcja i chemoodporna obudowa
Typ pompy Wersja dwugłowicowa * V cm3 50 Hz Przyłącza
l/h n/min bar
DMX-4 2,2 4 29 10 DN8
DMX-7 3,8 7 29 10 DN8
DMX-8 2,2 8 63 10 DN8
DMX-9 4,9 9 29 10 DN8
DMX-12 6,9 12 29 10 DN8
DMX-14 3,8 14 63 10 DN8
DMX-16 2,2 16 120 10 DN8
DMX-17 10,4 17 29 4 DN20
DMX-18 4,9 18 63 10 DN8
DMX-24 TAK 13,8 24 29 8 DN20
DMX-25 16 25 29 3 DN20
DMX-26 6,9 26 63 10 DN8
DMX-27 3,8 27 120 10 DN8
DMX-35 4,9 35 120 10 DN8
DMX-37 TAK 13,8 37 29 5 DN20
DMX-39 10,4 39 63 4 DN20
DMX-50 6,9 50 12 10 DN8
DMX-52 TAK 13,8 52 63 8 DN20
DMX-60 TAK 36 60 29 3 DN20
DMX-67 TAK 18,5 67 57 10 DN20
DMX-75 10,4 75 120 4 DN20
DMX-82 TAK 22 82 63 5 DN20
DMX-95 27,8 95 57 8 DN20
DMX-100 TAK 13,8 100 120 8 DN20
DMX-115 16 115 120 3 DN20
DMX-130 TAK 36 130 63 3 DN20
DMX-132 TAK 18,5 132 120 10 DN20
DMX-142 TAK 13,8 142 168 8 DN20
DMX-152 TAK 44,6 152 57 6 DN20
DMX-160 TAK 22 160 120 5 DN20
DMX-190 TAK 18,5 190 175 10 DN20
DMX-199 TAK 27,8 199 120 8 DN20
DMX-230 TAK 22 224 168 5 DN20
DMX-255 TAK 36 255 120 3 DN20
DMX-249 TAK 73 249 57 3 DN20
DMX-280 TAK 27,8 280 175 8 DN20
DMX-315 TAK 73 315 72 3 DN20
DMX-321 TAK 44,6 321 120 6 DN20
DMX-380 TAK 36 380 168 3 DN20
DMX-460 TAK 44,6 460 157 6 DN20
DMX-525 TAK 73 525 120 3 DN32
DMX-800 TAK 73 765 175 3 DN32

* – w wersji dwugłowicowej wydajność x 2

Wydajność

4,0 –1530  l/h (typoszereg w tabeli)

Regulacja

- ręczna płynna
- automatyczna zdalna przy zastosowaniu elektroniki Eltron Profi :

Wejścia:

Sygnał impulsowy z mnożeniem/dzieleniem impulsów
Sygnał prądowy
Zdalne ON/OFF
Suchobieg
Kontroler dozowania, czujnik membrany

Wyjścia:

Sygnał prądowy odwzorowania
Sygnał błędu
Sygnał impulsowy taktujący

Ciśnienie tłoczenia

do max 10 bar (w zależności od modelu)

Wysokość ssania

do 6m H2O

Napęd

Silnik elektryczny 3f, 380 V, 50 Hz
Opcja: 1f  220-240 V, 50 Hz (obligatoryjne z panelem elektroniki AR)
Opcja: 3f 230/400 V, 50 Hz, EEx

Materiały głowicy

PP, PVC, PVDF, stal nierdzewna

Przyłącza

DN 8
DN 20
DN 32

Stopień ochrony

IP65

Waga

8-16 kg
