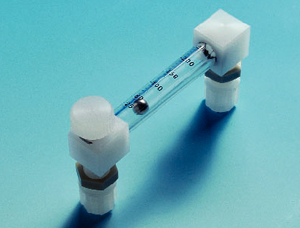

Rotametr, seria FM® Wersja FM40 instalowana na płycie montażowej

Zasadniczym elementem konstrukcyjnym rotametru FM40 firmy M&C jest montowana pionowo szklana rurka o stożkowym kształcie, z rozszerzającą się ku górze przestrzenią przepływową w której swobodnie porusza się pływak. Konstrukcję uzupełniają część górna oraz dolna ze zintegrowanym zaworem iglicowym wykonanym z tworzywa PVDF. Jako podstawa na której montowane są części górna i dolna służy płyta o grubości maksymalnie 4 mm, w której wykonano dwa odpowiednie otwory montażowe.

Analizowany gaz przepływa do góry poprzez rurkę rotametru, powodując uniesienie pływaka do położenia przy którym siły działające na pływak równoważą się, a jednocześnie powstaje pierścieniowy przekrój przepływowy pomiędzy pływakiem a ścianką rurki. Oznacza to, iż każdemu położeniu pływaka (zależnie od zakresu pomiarowego wykonanego ze szkła lub stopu Hastelloy C) odpowiada określona wartość natężenia przepływu, którą można odczytać na skalibrowanej podziałce.

Rurka pomiarowa jest uszczelniona w części górnej oraz dolnej za pomocą o-ringów wykonanych z tworzywa FPM. W analogiczny sposób uszczelniony jest zawór iglicowy, służący wprowadzaniu dokładnych korekt wartości natężenia przepływu.

Wszystkie części pozostające w kontakcie z medium są wykonane z PVDF, FPM lub szkła. Wlot rotametru jest wyposażony w zawór iglicowy dokładnej regulacji, umożliwiający precyzyjne ustalenie natężenia przepływu. Dodatkowo można zamówić układ monitorowania optycznego FA1bi, dzięki któremu możliwe jest automatyczne monitorowanie stanów alarmowych przepływu.

ZASTOSOWANIA:

Kompaktowy rotametr FM40, charakteryzujący się płaską konstrukcją oraz znaczną odpornością antykorozyjną, jest stosowany do kontrolowania natężenia przepływu mediów gazowych w urządzeniach i układach analitycznych. Opisywany rotametr jest instalowany na płycie montażowej.

ZALETY:

• Znaczna odporność chemiczna
• Kompaktowa, płaska konstrukcja
• Dokładna regulacja za pomocą zaworu iglicowego
• Z zainstalowanymi złączkami przewodowymi DN 4/6
