Konwersja NO2 do NO opiera się o reakcję katalityczną. Z tego względu pobierany gaz przepływając przez konwertor gazu typu CG… firmy M&C przechodzi przez kasetę katalizatora typu C, zawierającą złoże węgla pokrytego powłoką molibdenową.
ZASTOSOWANIE:
W wielu krajach przepisy dotyczące czystości powietrza, w zakresie związanym z procesami spalania, wymagają prowadzenia ciągłego pomiaru zawartości tlenków azotu, NOx, jako sumy dwutlenku oraz podtlenku azotu, NO2 i NO, po przekroczeniu progowego udziału 5 % NO2 w całkowitej emisji NOx.
Dzięki zastosowaniu konwersji do NO możliwe jest wykorzystywanie standardowego analizatora NO.
ZALETY:
- Wlot gazu nie ogrzewany lub ogrzewany, zgodnie z typem reakcji: „na zimno” lub „na gorąco”
- Znaczna przepustowość, długi okres użytkowania, wysoka skuteczność konwersji
- Prosta wymiana kasety katalizatora, bez korzystania z narzędzi
- Temperatura robocza do 700 °C
- Bezpieczna obsługa, prosty serwis
- Elektromagnetyczne zawory obejściowe.
SCHEMAT FUNKCJONALNY dla typu CG-2M:

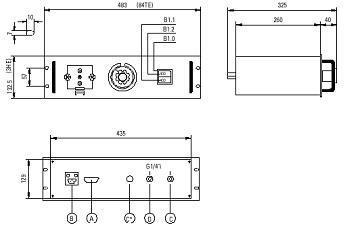

Wymiary (w mm.)
| Konwertor gazu, seria CG*, zasilanie 230V 50Hz | Wersja CG-2 | Wersja CG-2M | Wersja CG-2H | Wersja CG-2MH |
| Nr części (przy zasilaniu 115V 60Hz dodawać (a)) | 50A1600 | 50A1500 | 50A1800 | 50A1700 |
| Wlot gazowy nie ogrzewany (zimny) lub ogrzewany (gorący) | nie ogrzewany | ogrzewany | ||
| Elektromagnetyczne zawory obejściowe | 2x | 1x | ||
| Temperatura pobieranego gazu | maks. + 80 °C, punkt rosy „suchy” | maks. + 250 °C, punkt rosy < 160 °C | ||
| Zakres temperatury, regulowany | maks. 700 °C dla 230V maks. 600 °C dla 115V (a) |
maks. 500 °C dla 230/115V |
||
| Natężenie przepływu gazu | maks. 90 Nl/godz., inne na zapytanie | |||
| Ciśnienie robocze | maks. 2 bar (wartość bezwzględna) | |||
| Czas rozgrzewania | ok. 30 min. | |||
| Temperatura robocza na konwertorze NO2 / NO dla typu C | 30 Nl/godz. = 330 °C; 60 Nl/godz. = 330 °C; 90 Nl/godz. = 340 °C | |||
| Katalizator NO2 / NO typu C | w wymiennej kasecie | |||
| Spadek ciśnienia | < 20 mbar | |||
| Temperatura otoczenia | + 10 °C do + 50 °C | |||
| Temperatura przechowywania | – 25 °C do + 65 °C | |||
| Wilgotność względna | < 80 % | |||
| Połączenie pobieranego gazu: wlot | złączka PVDF, G1/4 i DIN 228/1 | złączka przewodowa ? 6 mm, SS316Ti* standard | ||
| Połączenie pobieranego gazu: wylot | złączka PVDF, G1/4 i DIN ISO 228/1 | |||
| Zasilanie elektryczne / Pobór mocy | 230V 48-62Hz 520VA lub (a) 115V 48-62Hz 140VA | 230V 48-62Hz 620VA lub (a) 115V 48-62Hz 240VA | ||
| Połączenia elektryczne. | połączenie sieciowe wtykowe z dwoma bezpiecznikami 5 x 20 mm, 230/115V, 3,15A, 2 m przewodu, wtyka wstrząsoodporna; sygnały alarmowe i sterowania: złączka 9-pinowa typu D | |||
| Sygnały statusu, temperatura | zestyk zwierny (NO) bezpotencjałowy, parametry styku: maks. 24V, 1A | |||
| Materiały pozostające w kontakcie z gazem | stal nierdzewna SS 316Ti, PVDF, PTFE, FPM, PEEK tylko dla -2…H | |||
| Klasa ochrony | IP 20 EN 60529 | |||
| Obudowa | 19-calowa do montażu regałowego 84HP (TE) 3U (HE), głębokość 350 mm | |||
| Ciężar | ok. 6 kg | |||
| Norma sprzętu elektrycznego | EN 61010, EN 60519-1 | |||
| Opcja | kotwa do montażu naściennego, 3U-84HP, nr części: 50A3000 | |||
