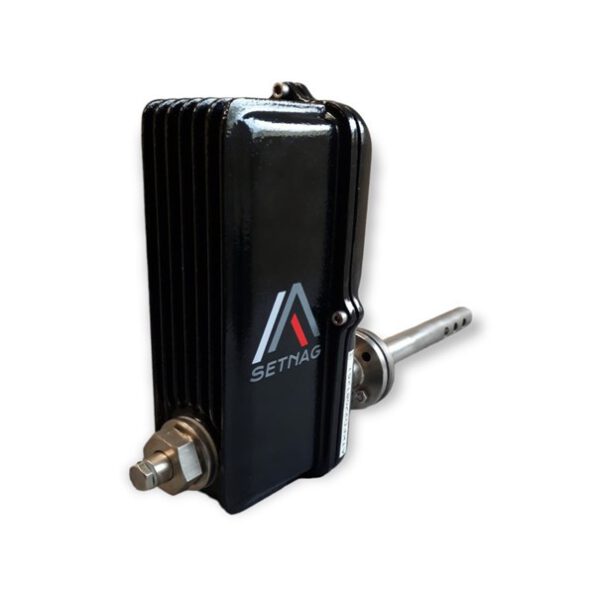

Pomiar tlenu w gazach spalinowych

POMIAR TLENU W GAZACH SPALINOWYCH ZALETY wbudowany czujnik MicroPoas®, dzięki czemu nie ma potrzeby stosowania gazu referencyjnego Maksymalna temperatura gazu procesowego: do 1300°C Żadnych wrażliwych elementów w gorącym kanale spalin Swobodny przepływ analizowanych gazów Łatwo demontowana rurka probiercza sondy, umożliwiająca prostej i ekonomicznej konserwacji. Ograniczone czynności konserwacyjne i serwisowe: łatwe czyszczenie sondy sprężonym powietrzem.   […]


Zastosowanie:

Kontrola procesów technologicznych, Kontrola spalania w energetyce; ciepłownictwie, Spalanie odpadów przemysłowych i komunalnych, Spalanie węglowodorów


Wynajmij urządzenie

Serwis urządzenia

Opis szczegółowy

POMIAR TLENU W GAZACH SPALINOWYCH

ZALETY

  • wbudowany czujnik MicroPoas®, dzięki czemu nie ma potrzeby stosowania gazu referencyjnego
  • Maksymalna temperatura gazu procesowego: do 1300°C
  • Żadnych wrażliwych elementów w gorącym kanale spalin
  • Swobodny przepływ analizowanych gazów
  • Łatwo demontowana rurka probiercza sondy, umożliwiająca prostej i ekonomicznej konserwacji.
  • Ograniczone czynności konserwacyjne i serwisowe: łatwe czyszczenie sondy sprężonym powietrzem.



ZASADA POMIARU

Analiza próbki realizowana jest w oparciu o metodę pół ekstrakcyjną, czujnik cyrkonowy umieszczony jest na zewnątrz kanału spalin. Niewielka część spalin wpływa do rurki probierczej, która kieruje ją w stronę czujnika MicroPoas. Po analizie próbka zawracana jest do kanału spalin rurką umieszczoną wewnątrz rurki probierczej. Przepływ przez analizator wymuszony jest przepływem spalin.  W przeciwieństwie do konwencjonalnych czujników z dwutlenkiem cyrkonu, wykorzystujących powietrze dla ustalenia stężenia referencyjnego, moduł MicroPoas posiada własny element referencyjny, który jest wykonany z metalu i jego tlenku, przy czym obydwa te komponenty są szczelnie zamknięte wewnątrz osłony z dwutlenku cyrkonu; dzięki temu wbudowanemu metalicznemu zespołowi wartości referencyjnej czujnik nie wymaga korzystania z gazu referencyjnego.



PRZYKŁADY ZASTOSOWAŃ

  • Kontrola spalania w energetyce, ciepłownictwie
  • Spalanie odpadów przemysłowych i komunalnych
  • Spalanie węglowodorów
  • Kontrola procesów technologicznych



OPCJE

  • Zestaw kalibracyjny (1 lub 2 gazy)
  • System płukania wstecznego
  • Elastyczny dobór długości sondy
  • Automatyczna kalibracja
  • Wyjście cyfrowe RS485-modbus
  • Rurowy kołnierz lub płyta montażowa
  • Wyjście cyfrowe RS232
  • Cztery alarmy dowolnie konfigurowalne
Dane techniczne
ZASADA POMIARU MicroPoas®, czujnik tlenku cyrkonu z wbudowaną  częścią referencyjną metaliczną
ZAKRES 0,01 do 25% obj. O2
MAKSYMALNA TEMPERATURA ANALIZOWANYCH
GAZÓW W SPOSÓB CIĄGŁY
  • ATK/F: sondy stal nierdzewna 316L – Tmax = 700°C
  • ATK/I: sonda Inconel 600- Tmax = 1000°C
  • ATK/HR: sonda HR160 – Tmax = 1000°C i do gazów korozyjnych
  • ATK/HC: sondy Hastelloy C2000 – Tmax = 600°C i do gazów korozyjnych
  • ATK/C: Sondy ceramiczne – Tmax = 1300°C
  • ATK/CS: zewnętrzna sonda z węglika krzemu – Tmax = 1300°C
  • ATK/EK: Sondy Kanthal – Tmax = 1300°C
  • ATK/T: sondy z powłoką Halar -Tmax = 150°C
MINIMALNA PRĘDKOŚĆ GAZÓW 0,5 m/s
CZAS ODPOWIEDZI T90 = 20s
PRZYJAZNA DLA UŻYTKOWNIKA OBSŁUGA Wyświetlanie parametrów pracy, wskazanie rodzaju usterki
SYGNAŁY WYJŚCIOWE Wyjście 2x 4-20mA, liniowe, z izolacją galwaniczną, może być
skonfigurowany między 0,01 a 25%
ALARMY 2 alarmy progowe i 1 alarm usterki ogólnej
DOKŁADNOŚĆ 0,5% wartości mierzonej w zakresie od 1 do 10% obj. O2, 2% powyżej  10% obj. O2
WYMIARY I WAGA Sonda: 290 x 135 x 650 mm (model podstawowy, tj. wkładka 40 mm
długość) – 4,7 do 5,6 kg w zależności od modelu
Szafa elektroniki: 300 x 300 x 150 mm – 5 kg
WARUNKI EKSPLOATACJI Wilgotność względna: od 5 do 90% bez kondensacji
Temperatura: 0 do 55°C
STOPIEŃ OCHRONY Sonda: IP53 – IK05
Szafa elektroniki: IP52 – IK05
ZASILANIE I ZUŻYCIE ENERGII 230 lub 115 Vac – 50/60 Hz – 130 VA
