Modułowe przepływomierze serii 2100 firmy Teledyne Isco służą do pomiaru i rejestracji przepływów w warunkach bezciśnieniowych: w sieciach kanalizacyjnych, w dopływach i odpływach oczyszczalni ścieków, w kolektorach deszczowych oraz wodach powierzchniowych. Urządzenia wykorzystywane są jako przenośne i stacjonarne. Unikalną cechą przepływomierzy jest ich modułowa konstrukcja umożliwiająca elastyczność konfiguracji poszczególnych modułów tj.: modułów pomiarowych, komunikacyjnych oraz zasilających.
Urządzenie zostało skonstruowane w taki sposób, aby maksymalnie ułatwić jego obsługę i eksploatację. Przepływomierz wykonany jest w najwyższym stopniu szczelności IP68, co umożliwia jego użytkowanie w szczególnie trudnych warunkach pomiarowych tj. studnie kanalizacyjne, miejsca narażone na podtopienia. Bardzo niski pobór prądu pozwala na ciągły pomiar przepływu (do 15 miesięcy), z wykorzystaniem jednego zestawu baterii.
Przepływomierz serii 2100, w minimalnym zestawie funkcjonalnym, składa się z modułu pomiaru przepływu 2150 lub/i 2110 oraz modułu bateryjnego/ew. zasilacza sieciowego. Do odczytu chwilowych wartości mierzonych parametrów oraz importowania zapisanych danych służy notebook lub moduł klawiatury. Ze względu na modułową budowę przepływomierzy serii 2100, odpowiednia konfiguracja poszczególnych modułów umożliwia stworzenie rozbudowanego systemu pomiarowego. Każdy z systemów pomiarowych może składać się z maksymalnie 4 różnych modułów pomiaru przepływu (2150 lub/i 2110).
 |

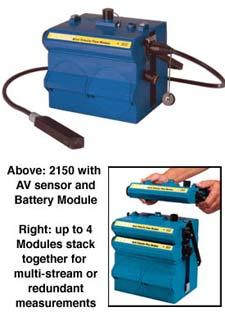

2150 Area Velocity Module |
 |
2110 Ultrasonic Flow Module |
Tak skonfigurowany system może zarówno mierzyć i rejestrować przepływ niezależnie w 4 miejscach pomiarowych, jak również w obrębie jednego punktu pomiarowego np. na dopływach do studni kontrolnej. Dodatkowo, zestaw może zostać wzbogacony o moduł wyjść analogowych, interfejs 2105, modem radiowy lub modem GPS/GPRS. Standardowo urządzenie posiada zaimplementowany protokół komunikacyjny Modbus ASCII. Firma Teledyne Isco oferuje oprogramowanie do zarządzania i wizualizacji pracy przepływomierzy – Flowlink®5 i Flowlink®5 LE.
Oprogramowanie umożliwia obróbkę danych, tworzenie zaawansowanych zestawień, raportów oraz wykresów. Przepływomierze serii 2100 umożliwiają zorganizowanie zdalnego systemu monitoringu przepływu z wykorzystaniem serwera Flowlink®Pro. Przepływomierze dostępne są również w wykonaniu Ex.
