Pyłomierz optyczny do ciągłego monitoringu stężenia pyłu spalinach i gazach odlotowych służący do kontroli sprawności elektrofiltrów i filtrów workowych.. Działa na zasadzie pomiaru zmniejszenia natężenia światła w wyniku pochłaniania przez pył po dwukrotnym przejściu przez kanał. Składa się z głowicy nadawczo odbiorczej i lustra w obudowach IP 65 montowanych po przeciwległych stronach kanału spalin. Pyłomierz kalibrowany jest metodą grawimetryczną. Wynik transmitowany jest sygnałem analogowym lub cyfrowym w formacie MODBUS RTU.
Nowy system monitorowania emisji pyłowych dla mniejszych zakładów i zastosowań procesowych.
ZASADA DZIAŁANIA:
Urządzenie działa z wykorzystaniem metody podwójnego przejścia i zasady autokolimacji. Wiązka światła dwukrotnie przebiega drogę pomiarową. Mierzonym i przetwarzanym sygnałem pomiarowym jest tłumienie natężenia wiązki pochodzące od zawartości pyłów w sekcji pomiarowej.
ZASTOSOWANIA:
- Urządzenie dla mniejszych instalacji nie objętych wymogiem zgodności
- Ciepłownie, elektrownie
- Kotłownie w zakładach przemysłowych, koszarach,szpitalach, szkołach
- Instalacje odpylania i zespoły filtrów odpylających
- Monitorowanie procesowe
- Monitorowanie filtrów
WŁAŚCIWOŚCI:
- Pomiar in-situ bezpośrednio w przepływie gazów kominowych
- Cyfrowe przetwarzanie danych przez mikroprocesor
- Ustawiana wartość graniczna
- Dwa przełączane wyjścia stykowe
- Okres całkowania sygnału pomiarowego 4/15/64 sekundy
- Wewnętrzna pamięć zdarzeń
- Prostota obsługi konserwacyjnej poprzez interfejs PC
- Wynik pomiaru zgłaszany jako zaczernienie lub wygaszanie
- Nie trzeba stosować osłon atmosferycznych

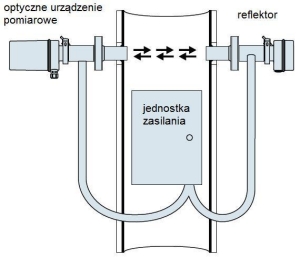

KOMPONENTY SYSTEMU:
- Głowica pomiarowa D-R 220
- 2 reflektory, dla długości drogi pomiarowej 0,4 – 3,5 m i 3 – 10 m
- Kołnierze montażowe
- Jednostka zasilania wraz z urządzeniem powietrza płukania
- Reflektor punktu zerowego
MODELE:
- System 1: dla sekcji pomiarowych do 3,25 m
- System 2: dla sekcji pomiarowych od 2,75 do 10 m
OPCJE:
- Filtry o neutralnej gęstości dla sprawdzania liniowości
- Wziernik-wizjer
