Oprogramowanie Flowlink 5, 5LE służy do importowania, analizowania oraz opracowywania danych rejestrowanych przez urządzenia firmy Teledyne Isco.
OPROGRAMOWANIE UMOŻLIWIA m.in.:
- programowanie oraz zarządzanie pracą urządzeń (przepływomierze serii 2100)
- importowanie wyników pomiarowych z samplerów (Avalanche, 6712) oraz przepływomierzy (2100, 4200)

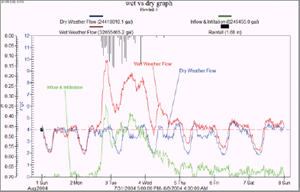

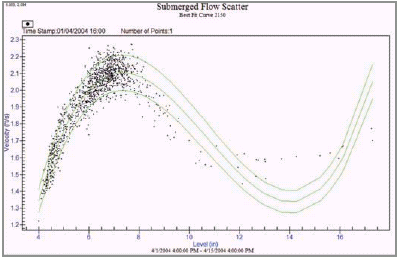

- graficzną prezentację wyników
- generowanie raportów z całodobowych poborów prób
- obróbkę statystyczną wyników
- edycje danych
- tworzenie wykresów oraz zestawień tabelarycznych
- eksport danych do formatu CSV
- archiwizację danych
IMPORT DANYCH Z URZĄDZEŃ FIRMY TELEDYNE ISCO MOŻE ODBYWAĆ SIĘ POPRZEZ:
- notebook lub komputer PC
- przenośną pamięć ISCO 581 RTD
- moduł klawiatury przenośnej ISCO 2101 Field Wizard
EDYCJA ZBIORU DANYCH:

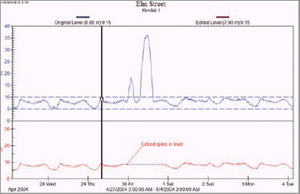

- możliwość graficznej oraz tabelarycznej edycji danych
- zaawansowane narzędzia edycji danych
- możliwość kopiowania, wklejania, wycinania itd.
- możliwość doboru kolorystyki dla przedstawianych serii danych
RAPORTY GENEROWANE PRZEZ AUTOMATY DO POBORU PRÓB:
- eksport danych w formacie CSV do Excela, eksport wykresów i tablic w formacie PDF i HTML drukowanie wykresów i tablic, import i eksport danych
PRZYKŁADOWE RAPORTY GENEROWANE PRZEZ AUTOMAT AVALANCHE:PROGRAM: WYLOT OCZYSZCZALNI
PROGRAM ROZP PRACE O 15:21 SR 10-CZE-09 NOMIN OBJETOSC PROBKI= 200 ml
|
SPROB. |
BUT. | GODZ. | pH | Temp. C° |
| S1,1 | 1 | 15:21 | 7.30 | 21.0 |
| 1,1 | 2 | 15:25 | 7.30 | 21.0 |
| 1,1 | 3 | 15:29 | 7.30 | 20.8 |
RAPORT WYNIKÓW Z POBORU PRÓB I POMIARU pH i TEMPERATURY W PRÓBACH CHWILOWYCH (automat Avalanche zintegrowany z modułem pomiaru pH i temperatury 701)
SAMPLER ID# 1242128114 03:36 10-CZE-09
SPRZET: A1 PROGRAM: 2.33
*********** WYNIKI POLACZONE ***********
MIEJSCE: FACTORY114
PROGRAM: WYLOT OCZYSZCZALNI
PROGRAM ROZP PRACE O 15:21 SR 10-CZE-09
NOMIN OBJETOSC PROBKI= 200 ml
|
PROB. |
BUT. | GODZ. | Fr-Temp C° |
| 1,1 | 1 | 15:21 | 3.1 |
| 1,1 | 2 | 15:25 | 1.8 |
| 1,1 | 3 | 15:29 | 1.0 |
RAPORT WYNIKÓW Z POBORU PRÓB I POMIARU pH i TEMPERATURY W PRÓBACH CHWILOWYCH (automat Avalanche zintegrowany z modułem pomiaru pH i temperatury 701)
SAMPLER ID# 1225790561 13:00 28-SYT-09
SPRZET: A1 PROGRAM: 2.33
MODUL 750AV: 1229776071
SPRZET: A0 PROGRAM: 1.04
*********** WYNIKI POLACZONE ***********
MIEJSCE: WLOT OCZYSZCZALNI
PROGRAM: ROZSZERZ 1
PROGRAM ROZP PRACE O 11:32 SR 28-SYT-09
OBJ PROBEK ZALEZNA OD PRZEPL
| PROB. | napel but. | predkosc godz. | przepl m | obj m/s | obj przeplywu m3/h |
obj przeplywu m3 |
obj pobranej probki ml |
| 1,1 | 1 | 11:47 | 0.295 | 0.32 | 80.40 | 000018.073 | 180 |
| 1,1 | 2 | 12:02 | 0.295 | 0.28 | 71.12 | 000036.960 | 180 |
| 1,1 | 3 | 12:17 | 0.295 | 0.28 | 71.08 | 000055.934 | 190 |
| 1,1 | 4 | 12:32 | 0.295 | 0.30 | 75.72 | 000075.310 | 200 |
