D-FL 200 Przepływomierz firmy DURAG

D-FL 200 Przepływomierz firmy DURAG

Przepływomierz D-FL 200 firmy Durag jest urządzeniem monitorującym wielkość przepływu gazów odlotowych przy wykorzystaniu ultradźwięków.

ZASADA DZIAŁANIA:

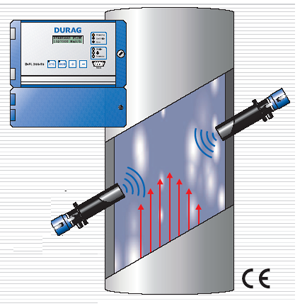

Pomiar przepływu urządzeniem D-FL 200 odbywa się przy pomocy impulsów ultradźwiękowych. Głowice pomiarowe umieszczone w kanale kominowym naprzemiennie generują i odbierają impulsy dźwiękowe, a przepływ gazu powoduje zmiany w czasie ich przejścia pomiędzy sondami. Czas przejścia impulsów zgodnie z kierunkiem przepływu skraca się, a przeciwnie do kierunku przepływu wydłuża się. Opis matematyczny tych dwóch czasów zawiera dwie zmienne: prędkość gazu oraz prędkość ultradźwięków, wyznaczane z układu równań. Po przemnożeniu prędkości gazu przez średnicę kanału kominowego otrzymywana jest wielkość przepływu. Pomiar temperatury i ciśnienia wymagane jedynie do wyliczenia przepływu normalnego.

ZASTOSOWANIA:

  • Systemy monitorowania emisji zanieczyszczeń
  • Szczególnie polecany do monitoringu emisji gazów agresywnych oraz monitoringu poniżej punktu rosy

WŁAŚCIWOŚCI:

  • Pomiar ciągły, in-situ
  • Brak bezpośredniego kontaktu czujników z gazem
  • Wejście na pomiar temperatury i ciśnienia
  • Programowanie poprzez panel urządzenia lub zewnętrzny komputer
  • Układ przedmuchu, schładzający i utrzymujący w czystości czujniki
  • Małe potrzeby w zakresie utrzymania- duża trwałość sond ultradźwiękowych
  • Łatwy w montażu

Max. długość drogi pomiarowej

1,2 m – 11 m

Kąt instalacji głowicy pomiarowej

30° – 60°

Zakres pomiarowy

0 – 5 000 000 m3/h zależnie od prędkości 0 – 40 m/s

Max. temperatura strumienia gazu

200°C, 400°C (opcja)

Klasa obudowy głowicy

IP65

Podłączenie elektryczne głowicy

15m, 50 m max.(opcja)

Waga głowicy

15 kg

Moduł centralny:

Zasilanie

115/230V, 50.60 Hz

Pobór mocy

50 VA

Dokładność

Ok. 2% całkowitego zakresu

Wyjścia

4-20 mA / 500 Ohm

Wejścia

Ciśnienie, temperatura

4-20 mA / 100 Ohm

Styki

Przekaźnikowe: WARTOŚĆ GRANICZNA, BŁĄD, KONSERWACJA

Czas integracji

1 – 180 s dowolnie programowalne

Zakres temperatury otoczenia

-20°C – +50°C

Obudowa

IP65

Wymiary

265 x 300 x 240 mm

Opcja

Osłony atmosferyczne
