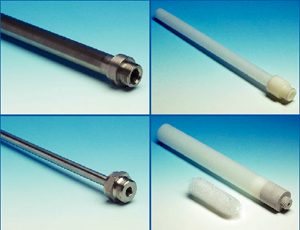

Przewody robocze sond gazowych, seria SP ® Rury poboru próbki do sond gazowych serii SP® z połączeniem gwintowym G 3/4”

Przewody  robocze  sond  gazowych,  seria SP ® Rury poboru próbki do sond gazowych serii SP® z połączeniem gwintowym G 3/4”

Współpracujące z sondami gazowymi przewody robocze SP210/SS oraz SP2000/… firmy M&C są dobierane do konkretnych zastosowań. Parametry procesowe wpływające na wybór konkretnego przewodu to: skład gazu, zawartość pyłów, stopień nasycenia parą wodną, temperatura, ciśnienie oraz prędkość przepływu gazu.

Na zamówienie dostępne są długości odmienne od standardowej „L1”, do długości maksymalnej „L max”.

Dla potrzeb instalacji w procesach o niskim natężeniu przepływu gazu, wersja SP2000/SS-Vm rura poboru jest wyposażona w element wypierający umożliwiający skrócenie czasu zatrzymania.

Pobieranie gazu za instalacją płuczki wieżowej, w warunkach wysokiej zawartości wody, jest realizowane za pomocą rury poboru SP32 firmy M&C, wyposażonego w zintegrowany odmgławiacz przechwytujący kropelki wody z pobieranego gazu.

Zależnie od wybranej wersji materiałowej, rury poboru firmy M&C są dostarczane wraz z dospawaną złączką gwintową lub ze złączką pomocniczą. Zależnie od sposobu wytwarzania, są to elementy wykonane częściowo z innych materiałów niż same przewody (zob. tabela poniżej).

Zastosowany gwint umożliwia proste łączenie rury poboru z kołnierzem montażowym sondy gazowej firmy M&C.

Dodatkowe akcesoria do pobierania gazów:

Przy wysokim stopniu zapylenia: filtr wstępny V20…, V12…

Dla uzyskania niższego odchylenia punktu rosy po stronie procesowej: ogrzewane rury poboru SP30, SP35.

ZASTOSOWANIE:

Produkowane przez firmę M&C rury poboru współpracują z serią SP® sond gazowych firmy M&C dla potrzeb ciągłego, punktowego pobierania gazów z procesów o niskim stopniu zapylenia.

ZALETY:

  • Dla zawartości pyłów do 2 g/m3
  • Punktowy pobór gazu
  • Pobieranie gazu za płuczką wieżową do 90 °C
  • Maksymalna temperatura pobieranego gazu do 1800 °C
  • Różne długości
  • Szeroki wybór materiałów
  • Prosty montaż

* Przewód roboczy ze złączką pomocniczą. Temperatura maksymalna dotyczy rejonu złączki pomocniczej na ok. 200 mm długości, zależnie od materiału 600/900 °C.
1) Standard
Inne materiały oraz wykonania po otrzymaniu zapytania.
Bardziej szczegółowe informacje techniczne – zob. karty katalogowe dot. sond gazowych SP210 / 2100 / 2000.

Przewód roboczy sondy M&C Typ

Nr części

Temp. maks. °C

Materiał Przewód / element łączący

Długość „L1”1) mm

Długość „L max” mm

Połączenie gwintowe„G”

Średnica przewodu zewn./wew. „d1” mm

Średnica zewn. złącza, „EM”, mm

SP2000/PV

20S9070

90

PVDF / PTFE - włókno szkl.

1000

1500

G 3/4”a

25/21

50

SP32

20S9280

90

PVDF / PTFE - włókno szkl.

800

800

G 3/4”a

50/44

50

SP2000/T

20S9083

160

PVDF / PTFE - włókno szkl.

500

500

G 3/4”a

25/15

33

SP2000/Ti

20S9075

400

tytan

1000

2500

G 3/4”a

25/22

37

SP210/SS

02S9200

600

stal nierdzewna 316Ti

1000

2000

G 3/4”a

12/10

37

SP2000/SS

20S9065

600

stal nierdzewna 316Ti

1000

2500

G 3/4”a

25/22

37

SP2000/SS-Vm

20S9067

600

stal nierdzewna 316Ti

1000

2500

G 3/4”a

25/06

37

SP2000/HC

20S9090

900

Hastelloy C4

1000

2500

G 3/4”a

25/22

37

SP2000/KA

20S9080

1300

Kanthal / stal nierdz. 316Ti

1000

1500

G 3/4”a

27/20

37

SP2000/IC

20S9072

1200

Incoloy 956

1000

2000

G 3/4”a

25/22

37

SP2000/CR-2*

20S9098

1400

Cr AL2 O3/ Hastelloy C4

900

900

G 3/4”a

22,5/13

50

SP2000/CR-20*

20S9099

1400

Cr AL2 O3/ Hastelloy C4

1200

1200

G 3/4”a

22,5/13

50

SP2000/AO+...*

20S9385

1800

tlenek glinowy /

1000

1500

24/18

Złączka pośrednia

20S9395

(600)

/ stal nierdzewna 316T

i

G 3/4”a

50

Złączka pośrednia

20S9396

(900)

/ Hastelloy C4

G 3/4”a

50
