Dwustabilny optyczny czujnik alarmowy przepływu, seria FA® Wersja FA-1/2/3, bi bariera optyczna typu widłowego

Dwustabilny optyczny czujnik alarmowy  przepływu, seria FA® Wersja FA-1/2/3, bi bariera optyczna typu widłowego

Opatentowana bariera świetlna o działaniu widłowym, FA-.., bi firmy M&C, składa się z kompaktowej aluminiowej obudowy w postaci otwartego graniastosłupa zaopatrzonego w śrubę dociskową. Taka konstrukcja oznacza prostotę zamontowania czujnika FA-.., bi na szklanym elemencie pomiarowym przepływomierza; nie występuje konieczność demontowania elementu pomiarowego. Trzy podstawowe wersje umożliwiają współpracę ze szklanym elementem pomiarowym w zakresie średnic elementu 5 – 55 mm.

Wewnątrz obudowy czujnika, po lewej stronie, zamontowana jest mechanicznie zabezpieczona dioda świecąca spełniająca funkcję źródła światła o znacznej intensywności, a po przeciwnej stronie zamontowane są dwa fototranzystory funkcjonujące jako odbiorniki.

Wyprowadzenie standardowego, 3-metrowego kabla połączeniowego znajduje się z lewej strony, przy śrubie dociskowej.

Wiązka światła emitowanego przez diodę świecącą pada na fototranzystory po przejściu przez element pomiarowy przepływu wykonany ze szkła. Jeżeli nastąpi przerwanie wiązki światła przez kulkowy pływak, spowoduje to zaciemnienie jednego lub obydwu fototranzystorów. Niezbędny w takim układzie elektroniczny regulator FA.. analizuje zachodzące zmiany stanu naświetlenia fototranzystorów.

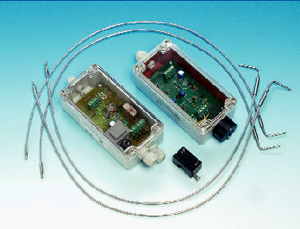

Zastosowanie dwustabilnego regulatora elektronicznego FA.., bi zapewnia zidentyfikowanie obniżonej lub podwyższonej wartości natężenia przepływu w stosunku do wartości skonfigurowanej, przy każdym położeniu czujnika. Monostabilny regulator elektroniczny FA.., mo wskazuje jedynie, czy pływak jest zlokalizowany wewnątrz wiązki bariery świetlnej, ponad nią, czy poniżej. Dla temperatur do + 180 °C dostarczana jest głowica czujnika typu FA1-H charakteryzująca się specjalną konstrukcją. W tej wersji w głowicy czujnika zlokalizowany jest kabel światłowodowy.

Zastosowanie światłowodu umożliwia przenoszenie światła emitowanego z nadajnika i wyprowadzanego do odbiornika, przy czym nadajnik i odbiornik są ulokowane zewnętrznie w osobnej złączce, w „obszarze zimnym”.

ZASTOSOWANIA:

Opatentowana bariera świetlna o działaniu widłowym, FA-.., bi, jest stosowana w analizie cieczy i gazów do monitorowania natężenia przepływu w przepływomierzach których rurki pomiarowe są wykonane z mate-riałów przepuszczających światło, np. ze szkła Duran. Dzięki zastosowaniu skanowania optycznego możliwe jest wykrywanie bardzo niskich wartości przepływu nawet dla przepływomierzy z pływakami w postaci kulek niemetalicznych lub o bardzo małych wymiarach (1 mm).

ZALETY:

  • Prosty montaż, bez demontowania szklanego elementu pomiarowego
  • Znajduje zastosowanie również dla bardzo niskich wartości natężenia przepływu
  • Może współpracować także z pływa-kami kulkowymi niemetalicznymi oraz o niewielkich wymiarach
  • Proste ustalanie dowolnego punktu alarmowego

Czujniki alarmowe przepływu, typ:FA-1,bi

FA-2,bi

FA-3,bi

Numer części

02E1000

02E2000

02E3000

Rurka pomiarowa

5-14 mm

13-27 mm

26-55 mm

Wymiary: szer. x głęb. x wys. [mm]

35 x 23 x 15

63 x 40 x 22

103 x 75 x 25

Ciężar

50 g

100 g

200 g

Temperatura robocza

- 25 °C do + 60 °C

Temperatura przechowywania

- 25 °C do + 70 °C

Połączenia elektryczne

standardowo 3 m kabla połączeniowego; średnica 4,5 mm, rdzeń 4 mm
(każdy dodatkowy metr kabla połączeniowego czujnika = część nr 02E9000, maks. 10 metrów)
(> 10 m = ze wzmacniaczem wstępnym K-FA.., maks. 200 metrów)

Mocowanie

śruba dociskowa

Tryb pracy

dwustabilny lub monostabilny

Napięcie zasilające

doprowadzane z regulatora elektronicznego FA.

Klasa ochrony

IP65 EN 60529

Materiał

aluminium anodyzowane, tworzywo epoksydowe, kabel PVC, materiały półprzewodnikowe
