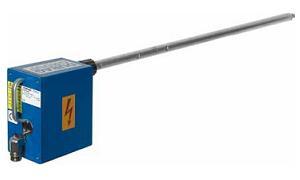

Zapalarka elektryczna D-HG 400 firmy DURAG

Zapalarka elektryczna D-HG 400 firmy DURAG

Wysokoenergetyczne urządzenie zapłonowe D-HG 400 zapewnia zapłon paliw gazowych  ciekłych w palnikach przemysłowych dowolnej wydajności. Wysokonapięciowy kondensator przyrządu otrzymuje ładunek energii na poziomie 4,5 J. Po osiągnięciu wymaganego poziomu ładunek generuje iskrę na końcówce zapłonowej po przełączeniu wykonanym przez odporny na zużycie przełącznik elektroniczny (tyrystor). Urządzenie wytwarza 20 iskier zapłonowych na sekundę w trakcie pierwszej minuty dla zapewnienia niezawodnego zapłonu w fazie rozruchu. Po tym czasie następuje przełączenie na pracę z częstotliwością 5 iskier na sekundę.

APLIKACJE:

  • Przemysł chemiczny
  • Rafinerie
  • Cementownie
  • Spalarnie odpadów
  • Generatory pary
  • Ciepłownie
  • Instalacje Clausa

WŁAŚCIWOŚCI:

  • Zapłon paliw ciekłych lub gazowych o wysokiej wartości energetycznej
  • Kompaktowa konstrukcja: urządzenie kontrolne i lanca zapłonowa stanowią jedną całość
  • Zapłon nawet dla olejów ciężkich nr 6
  • Dostępne konstrukcje specjalne dla atmosfer zagrożenia wybuchem
  • Konstrukcja specjalna z zasilaniem bateryjnym
  • Konstrukcja specjalna umożliwiająca odchylanie palnika
  • Eliminacja zużycia dzięki sterowaniu poprzez tyrystor
  • 20 iskier zapłonowych o energii 4,5 J na sekundę (tj. całkowita energia 90 J/s)
  • Zwrotny sygnał zapłonu: zintegrowana dioda świecąca lub bezpotencjałowe wyjście przekaźnikowe
  • Nadaje się do stosowania jako „urządzenie zapłonowe klasy 3 specjalnej” zgodnie z NFPA 8501 i NFPA 8502
  • Certyfikacja: GOST-R, PTB (ATEX)



Zapalarka elektryczna D-HG 400 firmy DURAG

MODELE:

  • D-HG 400-50 Kompaktowa konstrukcja, jednostka elektroniczna tworzy całość z lancą zapłonową
  • D-HG 400-51 Jak D-HG 400-50, z przyciskiem uruchamiania zapłonu
  • D-HG 400-53 Ex Dla obszarów zagrożenia wybuchem, II 2G Ex de IIC T5/T6
  • D-HG 400-65 Odmienna konstrukcja, lanca zapłonowa połączona z jednostką elektroniczną poprzez kabel wysokiego napięcia
  • D-HG 400-72 Ex Dla obszarów zagrożenia wybuchem, II 2G Ex d IIC T5/T6
  • D-HG 400-80 Jak D-HG 400-50, wersja przenośna z podręczną baterią i zintergowaną ładowarką (D-HG 400-81)
  • D-HG 400-90 Jak D-HG 400-50, z elastyczną lancą zapłonową dla palników odchylanych, wyłącznie w połączeniu z zewnętrznym przewodem prowadzącym (D-HG 400-91)

LANCE ZAPŁONOWE:

Lance zapłonowe mogą być produkowane w długościach indywidualnych stosownie do wymagań stawianych przez palnik.

  • D-ZL 411 Ex Lanca zapłonowa z kablem wysokiego napięcia dla D-HG 400-53 Ex i D-HG 400-72 Ex
  • D-ZL 421 Lanca zapłonowa z kablem wysokiego napięcia dla D-HG 400-65
  • D-ZL 422 Lanca zapłonowa z kablem wysokiego napięcia i uchwytami dla D-HG 400-65 do obsługi ręcznej
  • D-ZL 423 Lanca zapłonowa z kablem wysokiego napięcia dla D-HG 400-65 z dodatkową złączką na lancy
  • D-ZL 430 Lanca zapłonowa z kablem wysokiego napięcia dla klasy I, dział 1, grupy A, B, C i D
  • D-ZL 4 Lanca zapłonowa z kablem wysokiego napięcia dla klasy I, dział 2, grupy A, B, C i D

Napięcie sieciowe

115 / 230 VAC, 50 / 60 Hz lub 24 / 48 VDC

Przełączanie

220 VA

Napięcie / energia zapłonu

1500 V / 4,5 J

Czas włączenia

300 s (cykl obciążenia 50%)

Ochrona

IP 54

Zdolność przełączania

250 VAC / 4 A

Sygnalizacja

dioda świecąca

Maks. temperatura końcówki zapłonowej

600°C stała
800°C krótkookresowa (maks. 2 min)

Okres użytkowania końcówki zapłonowej

106 iskier zapłonowych

Częstotliwość zapłonu

20 iskier / min przez 1 minutę
po 1 minucie 5 iskier / s

Wymiary

108 x 188 x 237 mm (dług. x szer. x wys.)

Ciężar (ok.)

D-HG 400-50
z lancą 3 m: 9,0 kg
D-HG 400-65: 4,5 kg
D-HG 400-53 Ex: 40,0 kg
D-HG 400-72 Ex: 13,0 kg
D-HG 400-80: 9,0 kg
D-HG 400-81: 11,0 kg
D-HG 400-90
z lancą 3 m: 9,0 kg
D-ZL 4... : 1,6 kg / mb
