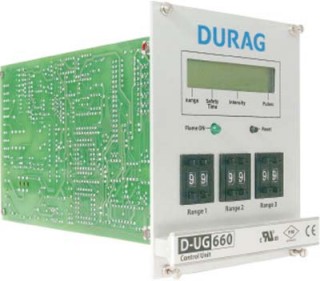

STEROWNIK CZUJNIKÓW PŁOMIENIA D-UG 660 FIRMY DURAG

STEROWNIK CZUJNIKÓW PŁOMIENIA D-UG 660 FIRMY DURAG

Samoistnie bezpieczny sterownik z funkcją automonitoringu przeznaczony do współpracy z czujnikami UV, UV + IR oraz IR płomienia gazowego, olejowego i węglowego firmy DURAG, szczególnie w piecach wielopalnikowych.

ZASADA DZIAŁANIA:

Sterownik D-UG 660 analizuje promieniowanie płomienia w oparciu o sygnał pulsacyjny dołączonego czujnika płomienia. Czytelny ekran LCD podaje wartość wykonanego ustawienia oraz status roboczy. Intensywność płomienia i wartość sygnału są dostępne na dwóch wyjściach prądowych 0 / 4 … 20 mA dla potrzeb dalszej analizy.

WŁAŚCIWOŚCI:

  • Wykonanie jako moduł 21HP / 3RU instalowany w regale 19″ (IP00)
  • Przydatny do pracy przerywanej, ciągłej i 72-godzinnej zgodnie z wymogami TRD 604
  • Opcja równoległej obsługi dwóch czujników płomienia w dowolnej kombinacji: UV/UV, UV/IR lub IR/IR
  • Obsługa trzech różnych ustawień dla różnych trybów pracy (np. zależnie od rodzaju paliwa lub technologii spalania), automatyczne uruchamianie poprzez system kontroli palnika
  • Prosty ekran tekstowy

ZASTOSOWANIA:

  • Elektrownie
  • Przemysł chemiczny
  • Rafinerie
  • Cementownie
  • Spalarnie odpadów
  • Generatory pary
  • Ciepłownie

APROBATY:

  • DVGW
  • APAVE
  • UL 372
  • FM, klasa 7610
  • AGA: AG 210
  • GOST-R

STEROWNIK CZUJNIKÓW PŁOMIENIA D-UG 660 FIRMY DURAG

CZUJNIKI PŁOMIENIA:

  • D-LE 103 dla zastosowań standardowych
  • D-LE 603 dla selektywnego monitorowania płomienia
  • D-LE 702/703 dla zastosowań specjalnych (technika światłowodowa)
  • D-GT 800 dla szczególnie wymagających środowisk
  • dostępne również czujniki dla zastosowań w obszarach zagrożeń

AKCESORIA:

  • Cyfrowy ekran dla wykonywania optymalnych ustawień czujników płomienia poprzez pomiar sygnału pulsacyjnego i jego krańcowych wartości (D-ZS 087-20)
  • Optyczny przyrząd pomocniczy przydatny przy ustawianiu uchwytu obrotowego na rurce wziernika (D-ZS 118)
  • Źródło światła testowego UV-C 230 V/50 Hz (D-ZS 077-10)
  • Źródło światła testowego UV-A, UV-B i IR 230 V/50 Hz (D-ZS 093)
  • Sygnalizacja intensywności płomienia w formie paska diod świecących (D-ZS 129)
  • Źródło światła testowego UV-A, UV-B oraz IR, 230 V/50 Hz (D-ZS 093)
  • Uchwyt obrotowy dla ustawienia monitora płomienia względem monitorowanego płomienia (D-ZS 033 – I)
  • Izolator termiczny z izolacją elektryczną (D-ZS 117 – I)
  • Zawór kulkowy dla zamykania wziernika (D-ZS 133 – I)
  • Skrzynka połączeń monitora płomienia (D-ZS 140/141)
  • Różne obudowy i stelaże dla 1 do 4 urządzeń

STEROWNIK CZUJNIKÓW PŁOMIENIA D-UG 660 FIRMY DURAG

Tryby robocze

praca przerywana, praca ciągła, praca 72-godzinna bez ciągłego nadzoru

Bezpieczeństwo

automonitoring oraz urządzenie samoistnie bezpieczne

Zasilanie

24 VDC
115 / 230 VAC

Ochrona

IP00

Przekaźnik płomienia

1x styk przełączany,
230 VAC, 2 A

Przekaźnik statusu

1x styk przełączany,
230 VAC, 2 A

Ustawienie wartości progowej

00 ... 99

Czas bezpieczeństwa

1 ... 5,5 s

Wstępnie konfigurowane kombinacje
przełączania wartości progowej
i czasu bezpieczeństwa

3

Złącze czujnika płomienia

1 lub 2 (równolegle)

Ekran

alfanumeryczny LCD

Intensywność płomienia

0 / 4 ... 20 mA

Sygnał płomienia

0 / 4 ... 20 mA

Stała temperatura otoczenia

- 20 ... + 60°C

Wymiary

moduł w standardzie 19", 3RU / 21HP

Ciężar

ok. 1 kg
