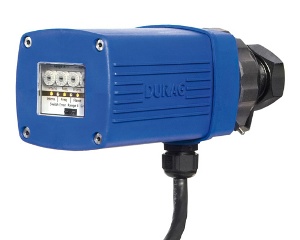

D-LX 200 kopmaktowy monitor płomienia firmy Durag

D-LX 200 kopmaktowy monitor płomienia firmy Durag

D-LX 200 kopmaktowy monitor płomienia firmy Durag

Kompaktowy skaner płomienia z funkcją ciągłej auto-weryfikacji prawidłowości działania, stosowany do kontroli / nadzoru płomienia gazowego, olejowego i węglowego, pracujący w oparciu o analizę mikroprocesorową sygnału wytwarzanego przez układ światłoczuły.

ZASADA DZIAŁANIA:

D-LX 200 analizuje promieniowanie płomienia w oparciu o sygnał generowany przez układ optyczny skanera i wytwarza sygnał obecności płomienia dla układów bezpieczeństwa pracy instalacji kotłowych. Sygnał optyczny jest także przesyłany do zewnętrznych układów automatyki do dalszej ewentualnej analizy poprzez wyjście sygnałowe 0 / 4…20 mA. Sygnał płomienia oraz ustawienia parametrów skanera mogą być odczytywane (monitorowane) lokalnie na standardowym laptopie poprzez interfejs RS485 lub IrDA.

ZASTOSOWANIA:

  • Elektrownie
  • Przemysł chemiczny
  • Rafinerie
  • Cementownie
  • Generatory pary
  • Ciepłownie
  • Spalarnie odpadów

WŁAŚCIWOŚCI:

  • Zintegrowana, kompaktowa konstrukcja
  • Szeroki zakres czułości
  • Zakres temperatur otoczenia od – 40°C do + 85°C
  • Całkowicie dwukanałowa konstrukcja
  • Pomiar częstotliwości migotania płomienia
  • Selektywny względem różnych typów palników i paliw

APROBATY:

  • DVGW
  • SIL3

D-LX 200 kopmaktowy monitor płomienia firmy Durag

AKCESORIA:

  • Optyczny przyrząd pomocniczy przydatny przy ustawianiu uchwytu obrotowego na rurce wziernika (D-ZS 118)
  • Wskaźnik intensywności płomienia w formie słupka diod sygnalizacyjnych (D-ZS 129)
  • Źródło światła testującego UV-A, UV-B oraz IR, 230 V/50 Hz (D-ZS 093)
  • Złącze przegubowe dla ustawiania osi optycznej skanera (D-ZS 033 – I)
  • Izolator termiczny z izolacją elektryczną (D-ZS 117 – I)
  • Zawór kulkowy dla zamknięcia wziernika (D-ZS 133 – I)
  • Skrzynka połączeń monitora płomienia (D-ZS 140-12)
  • Zasilacz, dla maksymalnie dwóch urządzeń D-LX 200 (D-NG 24/05)

Interfejs użytkownika oprogramowania monitora płomienia

D-LX 200 kopmaktowy monitor płomienia firmy Durag

Tryby robocze

praca przerywana i praca ciągła

Bezpieczeństwo

automonitoring; urządzenie samoistnie bezpieczne

Zasilanie pomocnicze

24 VDC

Klasa ochrony

IP66 / 68

Przekaźnik płomienia

1x styk zwierny, 24 VDC 0,5 A

Przekaźnik statusu

1x styk zwierny, 24 VDC 0,5 A

Czas bezpieczeństwa

1, 2, 3, 5 s

Kąt patrzenia

Zakresy

2

Komunikacja

diody świecące, Modbus RTU, IrDA

Wyjście analogowe

0 / 4...20 mA

Zakres temperatur otoczenia

- 40 ... + 85°C

Wymiary

Ciężar

85 x 85 mm, długość ok. 250 mm

ok. 1,25 kg

Połączenie rurki wziernika

G 1 1/4" lub 1 1/4" NPT (F)

Połączenie powietrza płuczącego

G 1/2" lub 1/2" NPT (F)

Zakresy widmowe

UV, IR

Progi przełączania

intensywność płomienia i częstotliwość migotania
