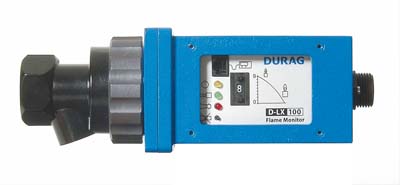

D-LX 100 kompaktowy monitor płomienia firmy Durag

D-LX 100 kompaktowy monitor płomienia firmy Durag

Kompaktowy skaner płomienia z funkcją ciągłej auto-weryfikacji prawidłowości działania, stosowany do kontroli / nadzoru płomienia gazowego, olejowego i węglowego, pracujący w oparciu o analizę mikroprocesorową sygnału wytwarzanego przez układ światłoczuły.

ZASADA DZIAŁANIA:

D-LX 100 analizuje promieniowanie płomienia w oparciu o sygnał generowany przez układ optyczny skanera i wytwarza sygnał obecności płomienia dla układów bezpieczeństwa pracy instalacji kotłowych. Sygnał optyczny jest także przesyłany do zewnętrznych układów automatyki do dalszej ewentualnej analizy poprzez wyjście sygnałowe 0 / 4…20 mA.

ZASTOSOWANIA:

  • Elektrownie
  • Przemysł chemiczny
  • Rafinerie
  • Cementownie
  • Generatory pary
  • Ciepłownie
  • Spalarnie odpadów

WŁAŚCIWOŚCI:

  • Zintegrowana, kompaktowa konstrukcja
  • Szeroki zakres czułości
  • Zakres temperatur otoczenia od – 20°C do + 60°C
  • Całkowicie dwukanałowa konstrukcja
  • Pomiar częstotliwości migotania płomienia
  • Zalecany do monitorowania układów jednopalnikowych
  • Dostępny również w wersji Ex do stref zagrożenia wybuchem.

APROBATY:

  • DVGW

Tryby robocze

praca przerywana i praca ciągła

Bezpieczeństwo

automonitoring; urządzenie samoistnie bezpieczne

Zasilanie pomocnicze

24 VDC

Klasa ochrony

IP67

Przekaźnik płomienia

1x styk zwierny, 230 VAC 2 A

Przekaźnik statusu

1x styk zwierny, 230 VAC 2 A

Czas bezpieczeństwa

1, 3, 5 s

Kąt patrzenia

Komunikacja

diody świecące LED

Wyjście analogowe

0 / 4...20 mA

Zakres temperatur otoczenia

- 20 ... + 60°C

Wymiary

90 x 92 mm, długość ok. 350 mm

Ciężar

ok. 1,8 kg

Połączenie rurki wziernika

G 1 1/4"

Połączenie powietrza płuczącego

G 1/2"

Zakresy widmowe

UV, VIS, IR
