System dozowania gazu (chlorator) C111/C113

System dozowania gazu (chlorator) C111/C113 FIRMY GRUNDFOS-ALLDOS

System dozowania gazu (chlorator) C111/C113 FIRMY GRUNDFOS-ALLDOS

Podciśnieniowy system dozowania gazów C 111 / C 113 firmy ALLDOS do dozowania chloru ( Cl2 ), amoniaku ( NH3 ), dwutlenku siarki ( SO2 ) lub dwutlenku węgla ( CO2) w postaci roztworów wodnych.

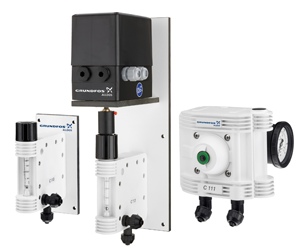

System składa się z regulatora próżni do montażu bezpośrednio na zaworze butli lub na kolektorze, regulatora dozowania oraz ekonomicznego inżektora wytwarzającego podciśnienie dla zapewnienia właściwych warunków pracy układu. Elementy połączone z sobą przewodem PE 8×11 mm.

Regulator próżni może być wyposażony w pułapkę chloru ciekłego oraz manometr zwykły lub kontaktowy. Regulator dozowania dostępny jest w wersji regulacji ręcznej lub automatycznej. W wersji automatycznej posiada wbudowany serwomotor z wejściem sygnału proporcjonalnego 0(4) 20 mA. Powyższy zestaw elementów po uzupełnieniu w akcesoria wymienione w dalszej części, umożliwia budowę kompletnych instalacji dezynfekcji wody



ZASTOSOWANIE:

  • dezynfekcja wody pitnej i przemysłowej
  • dezynfekcja wody basenowej
  • dezynfekcja ścieków oczyszczonych



ZALETY:

  • wysoki poziom bezpieczeństwa pracy
  • modułowa, rozdzielna konstrukcja
  • niezawodność i precyzyjność dozowania
  • łatwość obsługi i konserwacji
  • duża ilość opcji ułatwia konfigurację dla różnych zastosowań



DANE TECHNICZNE

Dozowane media Cl2, NH3, SO2, CO2
Zakresy dozowania Do 100, 250, 500, 1000, 2000, 3000, 4000 g/h
Zakres regulacji 1 : 20
Dokładność +-4 %
Przyłącza Regulator próżni nakrętka 1, wszystkie przyłącza po stronie podciśnieniowej zaciski do przewodu PE 8×11
Sygnał regulacji automatycznej 0(4) 20 mA
Inżektor PVC z zaworem zwrotnym, przyłącza wodne DN 20, ciśnienie dozowania 0 7 bar, ciśnienie zasilania 2 16 bar

Uwaga:

W ofercie firmy ALLDOS GRUPA GRUNDFOS znajdują się także chloratory do 200 kg/h, odparowalniki, akcesoria instalacji chlorowych, urządzenia detekcji gazów, systemy neutralizacji chloru, oraz generatory dwutlenku chloru różnymi metodami.
