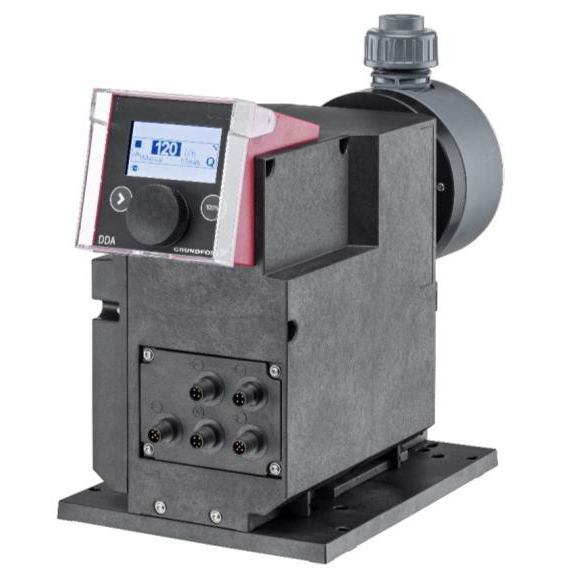

Cyfrowa membranowa pompa dozująca DDA XL – SMART DIGITAL

Cyfrowa membranowa pompa dozująca DDA XL – SMART DIGITAL

Cyfrowe pompy dozujące SMART DIGITAL typu DDA oferują wysoką precyzję dozowania oraz zaawansowane rozwiązania automatycznej kontroli i regulacji, w połączeniu z komfortową obsługą i niezawodnością. Zastosowany we wszystkich modelach napęd silnikiem krokowym sterowanym cyfrowo umożliwia bardzo szeroki zakres regulacji (1:800), efekt ciągłego i płynnego dozowania nawet w zakresie bardzo niskich wydajności oraz zwalnianie suwu ssącego dla trudnych mediów. Te parametry i funkcje są nieosiągalne dla pomp z tradycyjnym napędem elektromagnetycznym i silnikowym. Przy jednocześnie niskich kosztach eksploatacji i konserwacji pompy DDA są idealnym rozwiązaniem dla automatycznych procesów przemysłowych, a także dla typowych zastosowań w gospodarce komunalnej.
Model DDA jest najbardziej zaawansowanym w rodzinie pomp SMART DIGITAL, oferuje w standardzie bogate wyposażenie oraz szereg opcji z monitorem przepływu i funkcją auto-kalibracji włącznie.



ZASTOSOWANIE:

  • technologie przemysłowe
  • uzdatnianie i obróbka specjalna wody
  • oczyszczanie ścieków
  • inżynieria chemiczna

ZALETY:

  • płynne i ciągłe dozowanie dzięki zastosowaniu silnika krokowego
  • szeroki zakres regulacji 1:800 (od 75 ml/h do 200 l/h w zależności od modelu)
  • wspomaganie automatycznego odpowietrzania, nawet podczas postoju
  • funkcja SlowMode (antykawitacja) – tryb zwolnionego suwu ssania
  • system FlowControl z selektywną diagnostyką zakłóceń
  • funkcja automatycznej kompensacji ciśnienia tłoczenia – AutoFlowAdapt
  • opcjonalny moduł E-Box do integracji z magistralą Profibus DP
  • szybki montaż w 9 położeniach dzięki rozdzielnej płycie montażowej
  • wydajność wyświetlana bezpośrednio w ml/h lub l/h



Funkcje elektroniki:

Funkcja elektroniki Wariant sterowania
FCM AR
Sterowanie impulsowe w ml/impuls X X
Sterownie analogowe 0/4-20mA X X
Dozowanie okresowe X X
Programator cyklów dozowania X X
Automatyczne odpowietrzanie X X
System kontroli przepływu FLOW CONTROL z selektywną
diagnostyką zakłóceń
X
Układ ciągłej kontroli ciśnienia w głowicy X
Funkcja automatycznej kalibracji do zmiennego ciśnienia
FLOW ADAPT
X
Pomiar przepływu- pompa kalkuluje i pokazuje wartość
aktualnej wydajności dozowania
X
Funkcja anty-kawitacji (zwolniony tryb ssania) SLOW MODE X X
Tryb kalibracji X X

Dane techniczne:

Wydajność, ciśnienie 75ml – 60l/h 10bar (DDA 60-10)
150ml – 120l/h 7bar (DDA 120-7)
250ml – 200l/h 4bar (DDA 200-4)

Regulacja

– cyfrowa (impulsowa)
– analogowa (0) 4-20mA;
– ręczna
– tryby dozowania porcjowego, cykle kalendarzowe, itp.

Napięcia zasilania

100-240V +/-10%, 50-60 Hz

Napęd

Silnik krokowy, 230V, 80W

Materiał głowicy

PVC, PVDF, stal nierdzewna

Stopień ochrony

IP65, Nema 4X

Waga

6,7- 9,1 kg



Pozostałe typy pomp w rodzinie SMART to DDE oraz DDC.

Pompy DDE to ekonomiczna seria pomp do prostych zadań, w wersji DDE-B do regulacji ręcznej, a w wersji DDE-P i DDE-PR do regulacji ręcznej oraz zdalnej impulsowej. Dostępne są 2 modele typu DDE, o wydajności do 6l/h-10bar oraz do 15l/h-4bar oraz 3 modele typu DDE XL o wydajności do 60l/h-10bar, 120l/h-7 bar oraz 200l/h-4 bary.

Pompy DDC to typ wizualnie i funkcjonalnie zbliżony do typu DDA, główna różnica to brak
kilku zaawansowanych funkcji, przede wszystkim systemu kontroli dozowania FLOW
CONTROL. Dostępne są 3 modele typu DDC, o wydajności do 6l/h (DDC 6-10), 9l/h (DDC
9-7) oraz 15l/h (DDC 15-4).

Funkcje elektroniki:

Funkcja elektroniki Wariant sterowania
FCM AR
Sterowanie impulsowe w ml/impuls X X
Sterownie analogowe 0/4-20mA X X
Dozowanie okresowe X X
Programator cyklów dozowania X X
Automatyczne odpowietrzanie X X
System kontroli przepływu FLOW CONTROL z selektywną diagnostyką zakłóceń X
Układ ciągłej kontroli ciśnienia w głowicy X
Funkcja automatycznej kalibracji do zmiennego ciśnienia FLOW ADAPT X
Pomiar przepływu- pompa kalkuluje i pokazuje wartość aktualnej wydajności dozowania X
Funkcja anty-kawitacji (zwolniony tryb ssania) SLOW MODE X X
Tryb kalibracji X X


Dane techniczne:
Wydajność, ciśnienie 75ml - 60l/h 10bar (DDA 60-10) 150ml - 120l/h 7bar (DDA 120-7) 250ml - 200l/h 4bar (DDA 200-4)

Regulacja

- cyfrowa (impulsowa) - analogowa (0) 4-20mA; - ręczna - tryby dozowania porcjowego, cykle kalendarzowe, itp.

Napięcia zasilania

100-240V +/-10%, 50-60 Hz

Napęd

Silnik krokowy, 230V, 80W

Materiał głowicy

PVC, PVDF, stal nierdzewna

Stopień ochrony

IP65, Nema 4X

Waga

6,7- 9,1 kg

file_downloadKarta produktu DDA XL
