Sonda gazowa, szereg SP® Wersja kompaktowa, ogrzewana elektrycznie SP210-H / SP210-H/W

Sonda gazowa, szereg SP® Wersja kompaktowa, ogrzewana elektrycznie SP210-H / SP210-H/W

Konstrukcja sond SP210-H oraz SP210-H/W firmy M&C gwarantuje prostotę montażu, bezpieczne funkcjonowanie oraz bezproblemową obsługę i konserwację.

Wymiana zewnętrznego elementu filtracyjnego nie wymaga stosowania narzędzi ani demontowania przewodów gazowych. Z głowicy sondy wyjmowany jest kompletny zespół filtra, co upraszcza sprawdzanie stanu elementu filtracyjnego oraz uszczelek. Czyszczenie zainstalowanego przewodu sondy oraz głowicy sondy w rejonie filtracji jest bardzo proste i nie wymaga demontowania sondy. Zewnętrzny, ceramiczny element filtracyjny o dużej powierzchni i porowatości 2 m jest ogrzewany, wraz z wykonaną ze stali nierdzewnej głowicą sondy, do stałej temperatury 180 °C przez element grzejny z układem samorzutnej regulacji. Takie rozwiązanie pozwala uniknąć problemów związanych ze spadkiem temperatury do punktu rosy na kołnierzu sondy oraz w rejonie filtra. Całościowa izolacja termiczna zapewnia optymalne rozprowadzanie ciepła oraz bezpieczną eksploatację sondy.

Układ zasilania elektrycznego sondy wymaga doprowadzenia napięcia z zakresu od 110V do 240V bez konieczności przełączania. Nie ma potrzeby stosowania termostatu lub ogranicznika temperatury.

Osobny przełącznik termiczny umożliwia monitorowanie spadków temperatury (<160 °C, zestyk zwierny). Zaciski elektryczne są zlokalizowane w skrzynce połączeniowej.

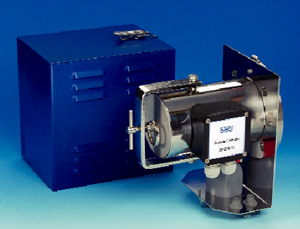

Wersja SP210-H/W sondy gazowej, zalecana w przypadkach instalacji na wolnym powietrzu, jest wyposażona w osłonę montowaną w szybki sposób za pomocą zacisków.

Przewód roboczy sondy, SP210/SS (opcja), wykonany ze stali nierdzewnej, jest wkręcany do kołnierza montażowego DN65 PN6.

Maksymalna temperatura robocza przewodów ze stali nierdzewnej wynosi 600 °C.

Aby nie dopuścić do schładzania gazu i występowania kondensacji w zainstalowanym przewodzie roboczym na odcinku pomiędzy punktem poboru gazu a ogrzewanym korpusem sondy, można zastosować jeden z ogrzewanych przewodów roboczych, SP 30-H lub SP 35-H.

Szeroki zakres dostępnego oprzyrządowania sond firmy M&C, zawierający różne wersje przewodów roboczych oraz filtrów wstępnych, pozwala rozwiązywać problemy występujące w konkretnych przypadkach pobierania gazów.

ZASTOSOWANIE:

Sondy gazowe SP210-H oraz SP210-H/W firmy M&C są stosowane do ciągłego pobierania gazów procesowych. Ich zwarta konstrukcja stawia małe wymagania odnośnie przestrzeni instalacyjnej. Wersja SP210-H/W jest wyposażona w dodatkową osłonę, wykorzystywaną głównie w przypadkach instalacji sondy na wolnym powietrzu.

ZALETY:

  • Pobieranie gazów procesowych o znacznym zapyleniu
  • Niewielka objętość, krótki czas reakcji
  • Prostota montażu i konserwacji
  • Elektryczny układ grzejny z układem samorzutnej regulacji
  • Styk alarmowy spadku temperatury
  • Osłona atmosferyczna dla instalacji na wolnym powietrzu
  • Opcjonalny przewód roboczy sondy w przestrzeni procesowej

* Standard, inne wersje na zamówienie.

** Dla wyższych temperatur otoczenia, zamiast regulatora termostatycznego należy wybrać opcję PT100 (nr części 20S9025) lub termoelement: Fe-CuNi lub Ni-CrNi (nr części odpowiednio 20S9027 lub 20S9028). W takim przypadku niezbędne jest zastosowanie elektronicznego sterownika temperatury (zob. arkusz danych 2-5.1).

P oraz T90 przy natężeniu przepływu: 100 200 500 Nl/godz.
Strata ciśnienia P dla nowego elementu filtra F-2K 4 7 15 < mbar
Czas T90 z przewodem roboczym SP210/SS 4,0 2,5 < 1,0 sek

Sondy gazowe, szereg SP®

wersja kompaktowa SP210-H

wersja kompaktowa SP210-H/W

Nr części

02S1000

02S1010

Osłona

TAK

Klasa ochrony

IP54 EN60529

0,4 do 6 bar,* wartość bezwzględna

Przewód roboczy sondy

SP210/SS opcja*

Temperatura pobieranego gazu

maks. 600 °C*

Ciśnienie pobieranego gazu

0,4 do 2 bar (bezw.)

Temperatura otoczenia

- 20 °C do + 60 °C**

Zawartość pyłów

maks. 1 g/m3

Objętość komory filtracyjnej

100 ml

Element filtracyjny

typ F-2K, porowatość filtra 2 m, ceramiczny

Układ grzejny sondy

+ 180 °C, regulacja samorzutna

Gotowość do eksploatacji

po 2 godz.

Styk alarmowy spadku temperatury, punkt alarmowy

<160 °C, zestyk zwierny (NO)

Parametry styku alarmowego spadku temperatury

250V-3A AC, 30V-3A DC

Wylot pobieranego gazu

1/4”-NPT wewn. ze złączką przewodową Swagelok fi 6 x 1 mm

Zasilanie elektryczne

110 V do 240 V 50/60 Hz

Pobór mocy

uruchomienie: 400VA, normalna eksploatacja: 70VA (bezpiecznik 6A)

Podłączenie zasilania elektrycznego

zaciski maks. 2,5 mm2, dwa dławiki przewodowe PG11

Norma sprzętu elektrycznego

EN61010, EN 60335-1

Kołnierz montażowy

DN65 PN6, B, stal nierdzewna 316Ti

Materiały części kontaktujących się z pobieranym gazem

stal nierdzewna 316Ti, FPM, ceramika

Wymiary

170 x 220 x 230 mm, szer. x wys. x głęb.

170 x 220 x 235 mm, szer. x wys. x głęb.

Ciężar

6,5 kg

8,5 kg

Opcje:

Nr części: 02 S 9200

Przewód roboczy sondy ze stali nierdzewnej 316Ti, typu SP210/SS, połączenie G3/4” o,

10/12, długość 1 m*, wraz z uszczelką kołnierza.
