Sonda gazowa, seria SP® Wersja SP2000H/DIL… oraz SP2000H320/DIL… Sonda gazowa rozcieńczeniowa

Sonda gazowa, seria SP® Wersja SP2000H/DIL… oraz SP2000H320/DIL… Sonda gazowa rozcieńczeniowa

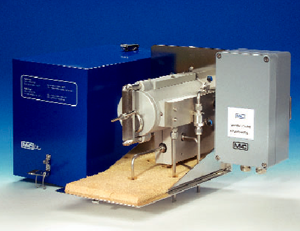

Element rozcieńczający z kryzą krytyczną jest scalony z wylotem sondy i wraz z nim ogrzewany do stałej temperatury. Zastosowana nagrzewnica podnosi temperaturę gazu rozcieńczającego do temperatury sondy. Obie wymienione cechy pozwalają wyeliminować obniżanie się temperatury poniżej punktu rosy. Gaz kalibracyjny jest wprowadzany do sondy poprzez zintegrowane z nią przyłącze. Sonda może być ogrzewana do temperatury 180 °C lub 320 °C. Opcjonalnie dostępny jest ogrzewany, dwudrogowy zawór kulowy uruchamiany ręcznie. Zawór jest zintegrowany z wlotem pobieranego gazu, a jego funkcja polega na odcinaniu głowicy sondy od przestrzeni procesowej, np. podczas dokonywania wymiany elementu filtracyjnego.

Niezbędna regulacja ciśnienia gazu rozcieńczającego jest wykonywana za pomocą precyzyjnego regulatora współpracującego z miernikiem ciśnienia.

Zainstalowany manometr podciśnienia informuje o działaniu układu rozcieńczania.

Regulator ciśnienia oraz manometr, niezbędne dla uzyskania funkcji rozcieńczania, należy zamówić oddzielnie. Zestaw -A może być montowany bezpośrednio na sondzie. Zewnętrzny panel kontrolny -S jest wyposażony w dodatkowy kulowy zawór odcinający oraz przepływomierz do regulacji ilości gazu testowego. Odpowiednio, zestawy -A1 oraz -S1 zawierają dodatkowy regulator ciśnienia dla opcji iniektora bocznikowego -B oraz -BR.

Opisywana sonda rozcieńczeniowa pozwala osiągnąć wartości współczynnika rozcieńczenia w zakresie od 10:1 do 500:1. Wysoki stopień rozcieńczenia oznacza niewielką wartość natężenia przepływu gazu z przestrzeni procesowej. W warunkach podciśnienia czas reakcji można zminimalizować stosując opcjonalny ogrzewany iniektor bocznikowy -B instalowany bezpośrednio przed elementem rozcieńczającym. Iniektor jest dostępny również w wersji -BR, z recyrkulacją do przestrzeni procesowej. W warunkach nadciśnienia przepływ bocznikowy jest regulowany poprzez bocznikowy zawór iglicowy, -BV.

Konstrukcja sondy gwarantuje prostotę obsługi oraz działanie niezależne od temperatury procesu.

ZASTOSOWANIE:

Elektrycznie ogrzewana sonda rozcieńczeniowa firmy M&C znajduje zastosowanie w procesach, w których procedura pomiarowa lub specyfika gazu procesowego wymagają rozcieńczania pobieranego gazu zawierającego mierzony składnik.

Typowe zastosowania obejmują badania gazów toksycznych, a także pomiary wilgotności oraz emisji w gazach kominowych.

Konstrukcja sondy rozcieńczeniowej SP2000H/DIL… produkcji M&C opiera się na sprawdzonej sondzie gazowej SP2000H. Pozwala to użytkownikowi wykorzystywać posiadaną sondę zależnie od potrzeb niemal w każdej sytuacji, np. w połączeniu ze specjalnymi technikami filtracji lub specyficznymi materiałami.

ZALETY:

  • Konstrukcja oparta na sondzie SP2000H/…
  • Ogrzewana elektrycznie do 180 °C lub do 320 °C
  • Kryza krytyczna zewnętrzna, ogrzewana
  • Sonda wyposażona w nagrzewnicę gazu rozcieńczającego
  • Eliminacja problemów związanych z punktem rosy
  • Współczynnik rozcieńczenia od 10:1 do 500:1
  • Sonda wyposażona w przyłącze gazu testowego
  • Działanie niezależne od temperatury procesowej
  • Prostota obsługi i konserwacji

* Standard, inne wartości należy sygnalizować przy składaniu zamówienia, możliwe wartości pośrednie. 1) dla ciśnienia gazu rozcieńczającego ok. 3 bar za regulatorem ciśnienia. 2) – 5 % nie osiągalne w przypadku kryzy „g”. 3) z iniektorem w wersji I. Więcej danych technicznych – zob. karta katalogowa SP2000, 2-1.1a.

Nr części Typ Sonda gazowa rozcieńczeniowa firmy M&C, wersja SP2000H/DIL … z kryzą „e”, dla standardowego współczynnika rozcieńczenia 30:1
20 S 4002 SP2000H/DIL sonda rozcieńczeniowa, 180 °C, bez zaworu kulowego przed elementem filtracyjnym
20 S 4102 SP2000H320/DIL sonda rozcieńczeniowa, 320 °C, bez zaworu kulowego przed elementem filtracyjnym
20 S 4005 SP2000H/DIL-VA sonda rozcieńczeniowa, 180 °C, z ogrzewanym, ręcznie uruchamianym zaworem kulowym przed elementem filtracyjnym
20 S 4022 SP2000H/DIL-B sonda rozcieńczeniowa SP2000H/DIL z iniektorem bocznikowym i odprowadzeniem gazu bocznikowego do otoczenia
20 S 4024 SP2000H/DIL-BR sonda rozcieńczeniowa SP2000H/DIL z iniektorem bocznikowym i recyrkulacją gazu bocznikowego
20 S 4026 SP2000H/DIL-VA-B sonda rozcieńczeniowa SP2000H/DIL-VA z iniektorem bocznikowym i odprowadzeniem gazu bocznikowego do otoczenia
20 S 4030 SP2000H/DIL-VA-BV sonda rozcieńczeniowa SP2000H/DIL-VA z zaworem iglicowym bocznika i odprowadzeniem gazu bocznikowego do otoczenia
20 S 4210 SP2000H/DIL-A1 opcja: 2 regulatory ciśnienia, 3 manometry, zestaw montażowy ze złączkami sondy rozcieńczeniowej z bocznikiem
20 S 4250 SP2000H/DIL-S opcja: panel kontrolny z 1 regulatorem ciśnienia, 2 manometrami, przepływomierzem, 2 zaworami kulowymi
20 S 4260 SP2000H/DIL-S1 opcja: panel kontrolny z 2 regulatorami ciśnienia, 3 manometrami, przepływomierzem, 2 zaworami kulowymi

Za numerem części sondy rozcieńczeniowej z zasilaniem 115V 60Hz należy podać oznaczenie (a). To samo dotyczy kołnierza montażowego ANSI 3” 150lbs oraz złączek o wymiarach podawanych w calach.

Nr części 20 S 4300: kompletny zestaw kryz krytycznych a-g, kryza iniektora II, uszczelki kryz.

Panel kontrolny -S, -S1 opcjonalnie dostępny w obudowie do montażu naściennego: -S-G, -S1-G.

Inne wersje po otrzymaniu zapytania.

Seria SP®

Wersja sondy gazowej rozcieńczeniowej SP2000H/DIL ...

Przewody robocze oraz filtry wstępne w przestrzeni procesowej opcjonalnie na zamówienie

zob. karty katalogowe 2-1.1a; 2-1.5.1; 2-1.6.1; 2-1.9.5

Współczynniki rozcieńczenia dla kryz krytycznych „a” - „g” 3)

a = 500

b = 200

c = 100

d = 50

e = 30*

f = 20

g = 10

: 1

Natężenie przepływu gazu dla kryz krytycznych „a” - „g”

a = 1,4

b = 2,7

c = 5,5

d = 11

e = 19*

f = 28

g = 55

: 1

Zakres osiągalnych wartości współczynnika rozcieńczenia

regulacja ciśnieniem gazu rozcieńczającego, - 5 % do + 30 % 2)

Natężenie przepływu gazu rozcieńczającego z iniektorem w wersji I lub II

I: 480 - 600 Nl/godz.; opcjonalnie przy wyższych wartościach współczynnika rozcieńczenia
II: 1800 - 3000 begin_of_the_skype_highlighting 1800 - 3000 end_of_the_skype_highlighting Nl/godz.

Ciśnienie gazu rozcieńczającego na wlocie do regulatora ciśnienia

min. 4,5 bar, maks. 16 bar

Iniektor bocznikowy /B: ciśnienie gazu – natężenie przepływu iniektora – natężenie przepływu gazu pobieranego

dla ok. 2 bar - gaz bocznikowy ok. 300 l/godz. - gaz pobierany ok. 150 l/godz.

Ciśnienie procesowe

0,9 do 2 bar (wartość bezwzględna)

Błąd spowodowany wahaniami temperatury procesowej

działanie niezależne od temperatury procesu

Błąd spowodowany pod- lub nadciśnieniem procesowym

nie występuje, jeżeli spadek ciśnienia P na urządzeniu rozcieńczającym > 0,5 bar, a do sondy doprowadzany jest gaz testowy w warunkach procesowych

Błąd spowodowany wahaniami ciśnienia atmosferycznego

< 1% przy wahaniach 50 mbar

Materiały kontaktujące się z pobieranym gazem

stal nierdzewna 316Ti, szkło kwarcowe, FPM, grafit

Ciężar

ok. 20 kg
