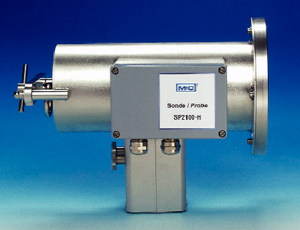

Sonda gazowa, seria SP® Wersja kompaktowa SP2100-H ogrzewana elektrycznie

Sonda gazowa, seria SP® Wersja kompaktowa SP2100-H ogrzewana elektrycznie

Konstrukcja sondy SP2100-H firmy M&C zapewnia prostotę montażu, bezpieczną eksploatację oraz bezproblemową obsługę i konserwację.

Wymiana zewnętrznego elementu filtracyjnego nie wymaga stosowania narzędzi ani demontowania przewodów gazowych. Z głowicy sondy wyjmowany jest kompletny zespół filtra, co upraszcza sprawdzanie stanu elementu filtracyjnego oraz uszczelek. Czyszczenie zainstalowanego przewodu sondy oraz głowicy sondy w rejonie filtracji jest bardzo proste i nie wymaga demontowania sondy.

Zewnętrzny, ceramiczny element filtracyjny o dużej powierzchni i porowatości 2 m jest ogrzewany, wraz z wykonaną ze stali nierdzewnej głowicą sondy, do stałej temperatury 180 °C za pomocą samoregulującego się elementu grzejnego. Takie rozwiązanie pozwala uniknąć problemów związanych ze spadkiem temperatury do punktu rosy na kołnierzu sondy oraz w rejonie filtra.

Całościowa izolacja termiczna zapewnia optymalne rozprowadzanie ciepła oraz bezpieczną eksploatację sondy.

Układ zasilania elektrycznego sondy wymaga doprowadzenia napięcia z zakresu od 110V do 240V bez konieczności przełączania.

Stosowanie termostatu lub ogranicznika temperatury jest zbędne. Osobny przełącznik termiczny umożliwia monitorowanie spadków temperatury (< 160 °C, zestyk zwierny). Zaciski elektryczne są zlokalizowane w skrzynce połączeniowej.

Sonda jest dostarczana z przewodem roboczym długości 1 m ze stali nierdzewnej, wkręcanym do kołnierza montażowego. Maksymalna temperatura robocza przewodów ze stali nierdzewnej wynosi 600°C.

Aby nie dopuścić do schładzania gazu i występowania kondensacji w zainstalowanym przewodzie roboczym pomiędzy punktem poboru gazu a ogrzewanym korpusem sondy, można zastosować jeden z ogrzewanych przewodów roboczych, SP 30-H lub SP 35-H. Szeroki zakres dostępnego oprzyrządowania sond firmy M&C, zawierający różne wersje przewodów roboczych oraz filtrów wstępnych, pozwala rozwiązywać problemy występujące w konkretnych przypadkach pobierania gazów.

ZASTOSOWANIE:

Opatentowana sond gazowa SP2100-H firmy M&C znajduje zastosowanie przy ciągłym pobieraniu gazów do badań.

Kompaktowa konstrukcja sondy oznacza niewielkie zapotrzebowanie przestrzeni instalacyjnej. Miejsce instalacji sondy powinno być zabezpieczone przed wpływem czynników atmosferycznych.

ZALETY:

  • Pobieranie gazów procesowych o znacznym zapyleniu
  • Niewielka objętość, krótki czas reakcji
  • Elektryczny układ grzejny z samorzutną regulacją
  • Styk alarmowy spadku temperatury
  • Długość zainstalowanej sondy 1 m
  • Prostota montażu i konserwacji

* Standard, inne wersje na zamówienie.

** Dla wyższych temperatur otoczenia, zamiast regulatora termostatycznego należy wybrać opcję PT100 (nr części 20S9025) lub termoelement: Fe-CuNi lub Ni-CrNi (nr części odpowiednio 20S9027 lub 20S9028). W takim przypadku niezbędne jest zastosowanie elektronicznego regulatora temperatury (zob. arkusz danych 2-5.1).

Strata ciśnienia P oraz T90 przy natężeniu przepływu : 100 200 500 1000 Nl/godz.
Strata ciśnienia P dla nowego elementu filtracyjnego S-2K150 7 11 20 35 mbar
Czas T90 – bez przewodu roboczego / filtra wstępnego 6,0 3,5 1,0 < 0,5 sek.

Sonda gazowa, szereg SP®

wersja kompaktowa SP2100-H

Nr części

10S1000

Przewód roboczy

typ SS, stal nierdzewna 316Ti, długość 1 m*

Temperatura pobieranego gazu

maks. 600 °C*

Ciśnienie pobieranego gazu

0,4 do 2 bar (wart. bezw.)

Temperatura otoczenia

- 20 °C do + 60 °C

Zalecana dla poziomu zapylenia

do 2 g/m3

Objętość komory filtracyjnej

120 ml

Element filtracyjny

ceramiczny, S-2K 150, porowatość filtra 2 µm

Temperatura grzania sondy

+ 180 °C, samorzutna regulacja

Gotowość do eksploatacji

po 2 godz.

Styk alarmu temperaturowego, punkt alarmowy

< 160 °C, zestyk zwierny

Parametry styku alarmu temperaturowego

250V-3A AC, 30V-3A DC

Wylot badanego gazu

1/4”-NPT wewn., dla złączek przewodowych maks. 10 mm

Zasilanie elektryczne

110-240V 50/60Hz

Pobór mocy

uruchomienie: 400VA, eksploatacja: 160VA (bezpiecznik 6A)

Połączenia elektryczne

zaciski maks. 2,5 mm2, dwa dławiki przewodowe PG11

Norma sprzętu elektrycznego

EN 61010, EN 60335-1/p>

Klasa ochrony

IP54, EN 60529

Kołnierz montażowy

DN65 PN6, B, stal nierdzewna 316Ti

Materiały kontaktujące się z pobieranym gazem

stal nierdzewna 316Ti, FPM, ceramika

Ciężar

9 kg

Opcje

niedostępne
