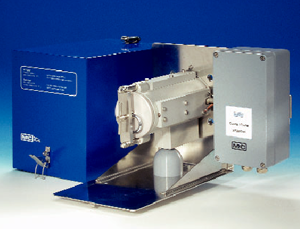

Sonda gazowa ogrzewana elektrycznie seria SP® Wersja SP2200-H/C/I/BB oraz SP2200-H/C/I/BB/F

Sonda gazowa ogrzewana elektrycznie seria SP® Wersja SP2200-H/C/I/BB oraz SP2200-H/C/I/BB/F

Sonda gazowa ogrzewana elektrycznie seria SP® Wersja SP2200-H/C/I/BB oraz SP2200-H/C/I/BB/F

Konstrukcja sond gazowych wersji SP2200-H-C/I/BB oraz /BB/F jest oparta na standardowym modelu sondy SP2000-H.

  • Gaz kalibracyjny jest wprowadzany do sondy poprzez zawór zwrotny /C bezpośrednio do wylotu pobieranego gazu. Strata kominowa gazu kalibracyjnego jest całkowicie wyeliminowana.
  • Zawór odcinający /I izoluje wylot pobieranego gazu od obszaru wewnętrznego filtra.
  • Płukanie wsteczne obszaru obudowy filtra oraz przewodu roboczego sondy odbywa się poprzez zawór zwrotny /BB o wysokiej przepustowości, zamontowany w obszarze wewnętrznym sondy.
  • Płukanie wsteczne filtra ceramicznego w obszarze filtracyjnym oraz przewodu roboczego sondy jest realizowane poprzez zawór zwrotny /BB/F o wysokiej przepustowości, przymocowany do ścianki obudowy filtra.

ZASTOSOWANIE:

Opatentowana sond gazowa SP2100-H firmy M&C znajduje zastosowanie przy ciągłym pobieraniu gazów do badań.

Kompaktowa konstrukcja sondy oznacza niewielkie zapotrzebowanie przestrzeni instalacyjnej. Miejsce instalacji sondy powinno być zabezpieczone przed wpływem czynników atmosferycznych.

Ogrzewana sonda gazowa ze zintegrowanymi zaworami – zastosowania::

  • Podawanie gazu kalibracyjnego
  • Izolowanie wylotu sondy
  • Płukanie wsteczne
SP2200-H/C/I/BB SP2200-H/C/I/BB/F

Nr części

20S2010 20S2015

Temperatura robocza

maks. 180 °C

Zasilanie elektryczne

230V 50Hz, 630W, opcjonalnie 115V 60Hz

Zawór gazu kalibracyjnego /C

zawór zwrotny, ciśnienie otwarcia: > 0,7 bar

Zawór odcinający /I

zawór mieszkowy uruchamiany pneumatycznie, ciśnienie sterujące: 3-10 bar, połączenie 1/8” NPT i

Zawory płukania wstecznego /BB + /BB/F

zawory zwrotne o wysokiej przepustowości, ciśnienie otwarcia: > 0,7 bar, zalecane: 3-6 bar, zalecamy krótkie impulsy ciśnienia dla uniknięcia spadków temperatury w płukanym obszarze. Połączenie: złączka przewodowa  zewn. 8 mm.

Kołnierz

materiał: stal nierdzewna 316Ti, wielkość: DN65 PN6 B

Sonda zawiera następujące opcje:

SP2200-H...

Połączenie gazu kalibracyjnego

złączka przewodowa średnica zewn. 6 mm

Doprowadzenie gazu do płukania wstecznego

złączka przewodowa średnica zewn. 8 mm

Zawór gazu kalibracyjnego

/C

Zawór odcinający

/I

Zawór płukania wstecznego obszaru obudowy filtra

/BB

Zawór płukania wstecznego wbudowanego filtra cer.

/BB/F
