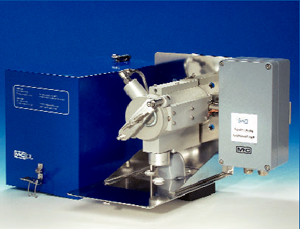

Elektrycznie ogrzewana sonda gazowa seria SP® Wersja SP2020-H(220)/C/I/BB oraz SP2020-H(220)/C/I/BB/F

Elektrycznie ogrzewana sonda gazowa seria SP® Wersja SP2020-H(220)/C/I/BB oraz SP2020-H(220)/C/I/BB/F

Konstrukcja sond SP2020-H(220)/C/I/BB oraz /BB/F firmy M&C jest oparta o rozwiązania wykorzystane w standardowej sondzie SP2000-H.

  • Gaz kalibracyjny będzie podawany do sondy poprzez zawór zwrotny /C bezpośrednio do wylotu sondy. W ten sposób wyeliminowana zostaje strata kominowa gazu kalibracyjnego.
  • Zawór odcinający /I umożliwia odizolowanie wylotu gazu od wewnętrznego obszaru filtra.
  • Poprzez zawór zwrotny /BB o znacznej przepustowości, zamocowany wewnątrz obszaru sondy, realizowane będzie przedmuchiwanie wsteczne obszaru obudowy filtra oraz przewodu roboczego sondy pozostającego w przestrzeni procesowej.
  • Poprzez zawór zwrotny /BB/F o znacznej przepustowości, przymocowany do ścianki obudowy filtra, wykonywane będzie przedmuchiwanie wsteczne wbudowanego filtra ceramicznego, w tym obszaru filtra oraz przewodu roboczego sondy w przestrzeni procesowej.

ZASTOSOWANIE:

Wersje SP2000…, SP2300-H oraz SP2400-H sond gazowych firmy M&C znajdują zastosowanie przy ciągłym pobieraniu gazów procesowych o znacznym zapyleniu, wysokiej temperaturze i/lub dużej wilgotności.

Ogrzewana sonda gazowa, z zainstalowanymi zaworami wykorzystywanymi do:

  • Podawania gazu kalibracyjnego
  • Izolowania wylotu sondy
  • Przedmuchiwania wstecznego
Lista danych technicznych SP2020-H/C/I/BB SP2020-H/C/I/BB/F SP2020-H220/C/I/BB SP2020-H220/C/I/BB/F
Numer części 20S2020a 20S2025a 20S2021a 20S2030a
Temperatura robocza maks. 180 °C maks. 220 °C
Zasilanie elektryczne 115V 60Hz, 630W
Zawór gazu kalibracyjnego /C zawór zwrotny, ciśnienie otwarcia: > 0,7 bar nadciśnienia

połączenie: złączka przewodowa fi zewn. 1/4”

Zawór odcinający /I zawór mieszkowy, uruchamianie pneumatyczne, ciśnienie sterowania: 3-10 bar nadciśnienia

połączenie: gwint wewn. 1/8”NPT i

Zawory przedmuchiwania wstecznego /BB

Zawory przedmuchiwania wstecznego /BB/F

zawór zwrotny wysokiej przepustowości, ciśnienie otwarcia: >0,7 bar nadc.; zalecane: 3-6 bar nadc.;

zalecamy stosowanie krótkich sygnałów ciśnienia dla uniknięcia spadku temperatury w obszarze przedmuchiwania;

połączenie: złączka przewodowa fi zewn. 3/8”

Kołnierz materiał: stal nierdzewna 316Ti, wielkość: 3” 150 lbs

Dalsze informacje techniczne – zob. karta katalogowa dot. sondy w wersji standardowej, SP2000-H.

Wersja zawiera następujące opcje:

SP2020-H….

Kołnierz

3” 150 lbs

Zasilanie elektryczne

115V AC

Połączenie gazu kalibracyjnego

złączka przewodowa, fi zewn. 1/4”

Połączenie gazu przedmuchującego

złączka przewodowa, zewn. 3/8”

Temperatura robocza maks. 220 °C

/H220

Zawór wtryskowy gazu kalibracyjnego

/C

Zawór odcinający

/I

Zawór przedmuchiwania wstecznego obszaru obudowy filtra

/BB

Zawór przedmuchiwania wstecznego wbudowanego filtra ceramicznego

/BB/F
