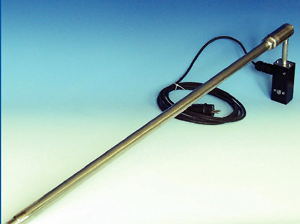

Elektrycznie ogrzewana rura poboru do sondy gazowej, seria SP®  Wersja SP34-H współpracująca z przenośną sondą gazową PSP4000-H…

Standardowa długość elektrycznie ogrzewanej rury poboru SP34 firmy M&C wynosi 1000 mm. (Dostępne są przewody skrócone.) Przewód roboczy posiada z obu stron gwint G3/8”. Gwint zewnętrzny służy do zamocowania przewodu na wlocie do sondy gazowej PSP4000-H. Gwint wewnętrzny z drugiej strony przewodu może być wykorzystany do przyłączenia nie ogrzewanego przewodu roboczego lub filtra wstępnego.

Elektryczny element grzejny jest wbudowany pomiędzy ściankami dwóch przewodów, co oznacza całkowite oddzielenie go od przestrzeni procesowej.
Temperatura jest regulowana poprzez zintegrowany kapilarny termostat, zainstalowany w skrzynce zaciskowej. Regulacja temperatury jest możliwa w zakresie 100-180 °C.
Stosowanie zewnętrznego regulatora temperatury nie jest konieczne.

ZASTOSOWANIE:

Ogrzewana elektrycznie rura poboru SP34-H produkowana przez M&C jest stosowana w przenośnych systemach pobierania gazów dla uniknięcia występowania kondensacji oraz spadków temperatury gazu w przewodzie roboczym, od miejsca poboru w przestrzeni procesowej do wlotu do ogrzewanej sondy gazowej PSP4000-H. Dla uniknięcia przedwczesnego zużycia wskutek występowania spadków temperatur oraz kondensacji w procesach o znacznym poziomie zapylenia, zalecamy stosowanie ogrzewanego przewodu roboczego typu SP30-H1.1-V, scalonego z filtrem wstępnym V20-2/30 ogrzewanym wraz z rurą poboru.

ZALETY:

  • Całkowicie ogrzewany przewód roboczy
  • Możliwość przedłużania oraz dołączenia nie ogrzewanego filtra wstępnego
  • Prosty montaż
  • Współpraca z termostatem lub termoelementem Fe-CuNi

Nr części

40S9115

Długość przewodu

standardowo 1 m

Połączenia

WLOT gwint wewnętrzny G3/8”, WYLOT gwint zewnętrzny G3/8”, DIN ISO 228/T

Materiał

stal nierdzewna SS316Ti

Temperatura robocza

maks. 200 °C

Temperatura otoczenia (regulator)

- 20 °C do + 60 °C

Zasilanie elektryczne

230V 50Hz 400W, 4 metry przewodu / 115V 60Hz

Klasa ochrony / Norma sprzętu elektrycznego

IP54 EN60529 / EN 61010, EN60519-1

Opcja

Nr części 02S9036

Dopłata za SP34-H z zasilaniem elektrycznym 115V 60Hz
