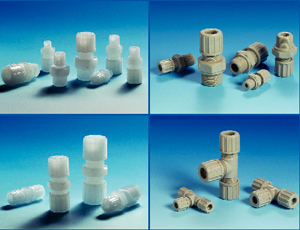

Złączki przewodów sztywnych i elastycznych, seria 1 – 3 Złączki przewodów sztywnych i elastycznych Seria 1 – 3 Materiał: PP, PVDF, PTFE

Złączki serii 1 przeznaczone dla przewodów elastycznych (węży), są wykorzystywane do łączenia węży o ściśle określonej średnicy wewnętrznej i zewnętrznej. Szczelność złączki przewodowej serii 1 wynika ze specjalnej konstrukcji korpusu złączki obejmującej osiową, stożkowo zwężającą się końcówkę.

Więcej informacji

Zastosowania:


Dowiedz się więcej na temat tego produktu, skontaktuj się z nami:


Złączki serii 1 przeznaczone dla przewodów elastycznych (węży), są wykorzystywane do łączenia węży o ściśle określonej średnicy wewnętrznej i zewnętrznej. Szczelność złączki przewodowej serii 1 wynika ze specjalnej konstrukcji korpusu złączki obejmującej osiową, stożkowo zwężającą się końcówkę. Przyłączany przewód należy przyciąć na prosto, a następnie nasunąć na stożkową końcówkę do zetknięcia z oporą. Unieruchomienie przewodu zapewnia tulejka dociskana do przewodu za pomocą nakrętki radełkowanej. Taki sposób połączenia pozwala uniknąć powstawania naprężeń ścinających oraz skręcających. Dla zwiększenia bezpieczeństwa, pierścień zaciskowy posiada występ wywierający nacisk na korpus złączki podczas wykonywania połączenia, co gwarantuje uzyskanie określonego docisku na przyłączanym przewodzie.

Złączki serii 2 są stosowane dla węży nieelastycznych oraz przewodów sztywnych o danej średnicy zewnętrznej. Tak węże, jak i przewody sztywne należy przyciąć na prosto i usunąć ewentualne zadziory, a następnie wsunąć do złączki do zetknięcia z oporą. Szczelność jest gwarantowana dzięki zastosowaniu tulejki dwustożkowej 2 lub osobnych tulejek tylnej oraz przedniej 2N, zaciskanych na przewodzie za pomocą nakrętki sześciokątnej. Zakres akcesoriów niezbędnych przy wykonywaniu prac analitycznych uzupełniają złączki i kołnierze gwintowe serii 3.

Połączenia GL najlepiej wykonywać korzystając ze specjalnych złączek GL firmy M&C. Współpracujące węże oraz noże do cięcia przewodów elastycznych można znaleźć w katalogu firmy M&C.

– Zob. Karty katalogowe: 3-5.1.1, 7-3.1. –

Można zamawiać złączki w innych wykonaniach, materiałach i wymiarach (również calowych; uwaga na minimalną wielkość zamówienia!).

ZALETY

  • Odporność antykorozyjna
  • Gazoszczelność
  • Prosta obsługa
  • Różne typy połączeń gwintowych





Specyfikacja:

Złączki serii 1 – 3

Materiał: PVDF (polifluorek winylidenu)

Materiał: PP (polipropylen)M

Temperatura robocza

– 20 °C do + 80 °C

– 5 °C do + 60 °C

Temperatura przechowywania

– 30 °C do + 110 °C

– 20 °C do + 80 °C

Maks. dopuszczalne ciśnienie robocze przy 20 °C

PN10, 10bar

Typ połączenia gwintowego

gwint rurowy G 1/8, 1/4, 3/8, 1/2, DIN ISO 228
gwint NPT 1/8, 1/4, 3/8, 1/2, USAS B2.1
gwint metryczny M 10x 1,5, DIN 13

Wymiary przyłączanego węża, seria 1

średnica wewnętrzna / zewnętrzna DN 4/6, 6/8, 8/10, 10/12 mm

Wymiary przyłączanego węża, seria 2

średnica zewnętrzna 6, 8, 10, 12 mm
