Złączki ogrzewane elektrycznie seria T..-H1, V..-H1 Wersja T6-H1, T8-H1, trójnik przewodowy, ogrzewany elektrycznie do 180 °C Wersja V6-H1, V8-H1, złączka przewodowa prosta, ogrzewana elektrycznie do 180 °C

Złączki ogrzewane elektrycznie seria T..-H1, V..-H1 Wersja T6-H1, T8-H1, trójnik przewodowy, ogrzewany elektrycznie do 180 °C Wersja V6-H1, V8-H1, złączka przewodowa prosta, ogrzewana elektrycznie do 180 °C

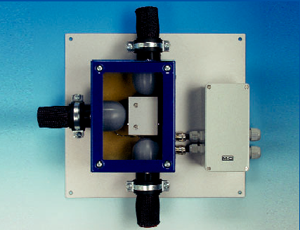

Złączki T..-H1 oraz V..-H1 firmy M&C do przewodów / wężów gazowych są instalowane na płycie montażowej, oddzielone od źródeł ciepła i osłonięte izolowaną obudową. Zastosowany element grzejny charakteryzuje się znaczną mocą. Regulację temperatury, do 180 °C, można wykonywać na wbudowanym termostacie wyposażonym w ogranicznik wzrostu temperatury oraz alarm o spadku temperatury. Skrzynka połączeń elektrycznych, zawierająca również termostat, jest zainstalowana na płycie montażowej na zewnątrz obudowy. Wewnątrz obudowy, tuleje przyjmujące ogrzewane przewody gazowe są izolowane w gniazdach wykonanych z termoodpornego silikonu. Dla uniknięcia występowania mostków zimna, całe złącze jest ogrzewane za pomocą dwuczęściowej, rozbieralnej złączki, wykonanej z materiału przewodzącego ciepło. Opisywane złączki posiadają zainstalowane wsporniki montażowe umożliwiające dołączenie elektrycznie ogrzewanych przewodów gazowych typu 3/4/5-N/M/H.

ZASTOSOWANIE:

W technice analitycznej często występują sytuacje, w których temperatura musi być utrzymywana powyżej punktu rosy badanego gazu. W takich przypadkach absolutną koniecznością staje się eliminacja mostków zimna. Jednym ze sposobów zagwarantowania, że wymieniony warunek będzie spełniony, jest zastosowanie złączek do przewodów / wężów gazowych z układem regulacji temperatury, T..-H1 lub V..-H1 firmy M&C. Opisywane złączki są stosowane do łączenia ogrzewanych przewodów gazowych typu 3/4/5-N/M/H w zakresie temperatur roboczych do 180 °C.

ZALETY:

  • Ogrzewane elektrycznie, maks. do 180 °C
  • Regulowana, stała temperatura
  • Wbudowany termostat
  • Eliminacja mostków zimna
  • Niezawodna technika połączeń
  • Styk sygnału wyjściowego statusu
  • Prostota obsługi i konserwacji





T6-H1

T8-H1

V6-H1

V8-H1

Nr części

10B1001 (a)**

10B1101 (a)**

10B1011 (a)**

10B1111 (a)**

Wersja złączki

trójnik

trójnik

złączka prosta

złączka prosta

Wielkość złączek

3x  6 mm

3x  8 mm

2x  6 mm

2x  8 mm

Typ złącza

złączki przewodowe ze stali nierdzewnej typu Swagelok

Ciśnienie robocze

maks. 200 bar

Temperatura robocza

maks. + 180 °C

Temperatura otoczenia

- 25 do + 60 °C

Temperatura przechowywania

- 25 do + 80 °C

Regulator temperatury

termostat kapilarny z ogranicznikiem wzrostu temperatury oraz alarmem o spadku temperatury wbudowany do skrzynki połączeń elektrycznych

Temperatura robocza

regulowana w zakresie od 0 do 180 °C, ustawienie fabryczne 180 °C

Styk alarmowy temperatury

punkt alarmowy T - 30 °C od ustalonej wartości, styk przełączny, beznapięciowy; parametry styku 250V, 3A~, 0,25A =

Zasilanie elektryczne

230V 50Hz, 100VA **opcjonalnie 115V 60Hz (a)

Połączenia elektryczne

końcówki 4 mm2, 2x dławik przewodowy PG13

Klasa ochrony

IP 54 EN60529

Norma sprzętu elektrycznego

EN 61010, EN 60519-1

Wymiary

350 x 320 x 120 mm (szer. x wys. x głęb.)

Ciężar

4,5 kg

Materiał części kontaktujących się z medium

stal nierdzewna 316Ti

Sposób zamontowania

montaż naścienny
