Zawory ogrzewane elektrycznie seria V3/2-H, MV3/2-H Wersja V3/2-H /PE, 3/2-drogowy zawór kulowy,ogrzewany elektrycznie do 180 °C,Wersja MV3/2-H, 3/2-drogowy zawór elektromagnetyczny, ogrzewana elektrycznie do 180 °C

Zawory ogrzewane elektrycznie seria V3/2-H, MV3/2-H Wersja V3/2-H /PE, 3/2-drogowy zawór kulowy,ogrzewany elektrycznie do 180 °C,Wersja MV3/2-H, 3/2-drogowy zawór elektromagnetyczny, ogrzewana elektrycznie do 180 °C

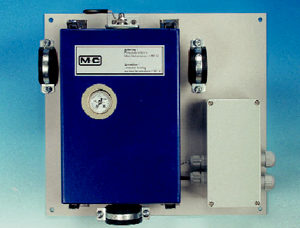

Elektrycznie ogrzewane zawory firmy M&C są mocowane na płycie montażowej, oddzielone od źródeł ciepła i osłonięte izolowaną obudową. Zastosowany element grzejny charakteryzuje się znaczną mocą. Regulację temperatury, do 180 °C, wykonuje się na wbudowanym termostacie wyposażonym w ogranicznik wzrostu temperatury oraz alarm o spadku temperatury. Izolowana termicznie obudowa posiada tulejkę umożliwiającą zainstalowanie termometru tarczowego, oraz dźwigniowe elementy zamykające szybkiego działania. Skrzynka przyłączeniowa, zawierająca wbudowany termostat, jest zainstalowana na zewnątrz obudowy na płycie montażowej. Wersja V3/2-H/PE posiada dodatkową skrzynkę przyłączeniową, obsługującą styk sygnału wyjściowego identyfikującego ustawienie zaworu. Zawory elektromagnetyczne dla wersji MV3/2-H są zasilane napięciem stałym 24V DC, a dodatkowa skrzynka przyłączeniowa jest instalowana na płycie montażowej. Aby zapobiec powstawaniu mostków zimna, przyłączane złączki są ogrzewane za pomocą szczęk wykonanych z materiału przewodzącego ciepło. Wsporniki montażowe umożliwiają dołączenie elektrycznie ogrzewanych przewodów gazowych typu 3/4/5-N/M/H.

ZASTOSOWANIE:

W technice analitycznej często występują sytuacje, w których temperatura musi być utrzymywana powyżej punktu rosy badanego gazu. W takich przypadkach absolutną koniecznością staje się eliminacja mostków zimna. Dla zapewnienia spełnienia wymienionego warunku można wykorzystać 3-drogowe zawory firmy M&C z układem regulacji temperatury, V3/2-H lub MV3/2-H, umożliwiające odcinanie oraz przełączanie przepływu gazów badanych i testowych przy temperaturach roboczych do 180 °C.

ZALETY:

  • Ogrzewane elektrycznie, maks. do 180 °C
  • Styk sygnału wyjściowego statusu
  • Wbudowany termostat
  • Niezawodna technika połączeń
  • Eliminacja mostków zimna
  • Prostota obsługi i konserwacji
  • Opcjonalnie jako zawór kulowy z identyfikacją ustawienia zaworu



V3/2-H

V3/2-H/PE

MV3/2-H

Nr części

03V3000 (a) **

03V3010 (a) **

03V2000 (a) **

Identyfikacja ustawienia

nie

tak

nie

Nominalna szerokość / Wartość CV

DN 7, CV 1,7

DN 7, CV 1,7

DN 7, CV 0,4

Ciśnienie robocze

maks. 30 bar

Temperatura badanego gazu

maks. + 180 °C

Temperatura otoczenia

- 25 do + 60 °C

Temperatura przechowywania

- 25 do + 80 °C

Połączenia gazowe

złączki przewodowe średnica 6 mm, opcjonalnie średnica1/4” typu Swagelok

Regulator temperatury

termostat kapilarny z ogranicznikiem temperatury oraz alarmem o spadku temperatury wbudowany do skrzynki połączeń elektrycznych

Temperatura robocza

regulowana w zakresie od 0 do 180 °C, ustawienie fabryczne 180 °C

Termometr tarczowy

wskazania w zakresie od 50 do 250 °C

Styk alarmu temperaturowego

punkt alarmowy T - 30 °C od ustalonej wartości, styk przełączny, beznapięciowy; parametry styku 250V, 3A~, 0,25A =

Identyfikacja ustawienia zaworu

styk przełączny,

beznapięciowy, parametry styku 250V AC 1A

Zawory elektromagnetyczne, zasilanie

24V DC 15W

Zasilanie elektryczne

230V 50Hz, 350VA **opcjonalnie 115V 60Hz (a)

Połączenia elektryczne

końcówki 4 mm2, 2x dławik przewodowy PG13 (3x dla V3/2-H/PE, MV3/2-H)

Klasa ochrony / Norma sprzętu elektrycznego

IP 54 EN60529 / EN 61010, EN60519-1

Wymiary

350 x 320 x 120 mm (szer. x wys. x głęb.)

350 x 320 x 135 mm (szer. x wys. x głęb.)

Ciężar

7,5 kg

8 kg

Przestrzeń martwa

ok. 5 cm3

ok. 5 cm3

Materiał części kontaktujących się z medium

stal nierdzewna 316Ti, PTFE

stal nierdzewna 316Ti, FFKM, FPM

Sposób zamontowania

montaż naścienny
