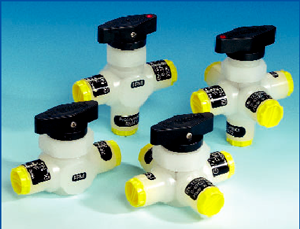

Zawory kulowe serii L nie wymagają konserwacji, są gazoszczelne i w prosty sposób uruchamiane za pomocą dużego uchwytu typu „T”. Zawory serii L są dostępne w wykonaniach 2-, 3-, 4- i 5-drogowych, a poszczególne typy są oznaczane jako 2L/PV-1, 3L/PV-1, 4L/PV-1 oraz 5L/PV-1. Opisywane zawory kulowe są wykonane z PVDF, i mają szerokość nominalną 4 mm. Uszczelnienie kuli zaworu jest wynikiem dopasowania współpracujących kształtów kołowych oraz zastosowania o-ringów wykonanych z tworzywa FPM. Zawory kulowe serii L są wyposażone w gwintowe złączki żeńskie G1/4”. Nasz asortyment wyrobów obejmuje odpowiednie złączki umożliwiające dołączanie przewodów oraz węży prowadzących medium. – Zob .karta katalogowa 7-1.1 / 7-3.1. – Opisywane zawory kulowe są montowane z zastosowaniem przeciwnakrętki, czego efektem jest prostota instalacji oraz możliwość dostosowania lokalizacji połączenia wlotowego i wylotowego do własnych potrzeb. Dla wszystkich wykonań zaworów kulowych istnieje możliwość kontrolowania ustalonego położenia zaworu, np. związanego z przełączaniem przepływu z gazu badanego na gaz testowy. Dla tego celu dostępny jest podzespół mikroprzełącznika /K wraz z płytką pozycjonującą, kątownikami montażowymi oraz połączeniami elektrycznymi. Status alarmowy jest sygnalizowany przez bezpotencjałowy zestyk przełączny.

ZASTOSOWANIE:

Kompaktowe zawory kulowe serii L są stosowane do odcinania przepływu gazów i cieczy. Zawory pracują w zakresie temperatur roboczych pomiędzy – 20 °C a + 80 °C. Konstrukcja opisywanych zaworów kulowych przewiduje ich stosowanie w technice analitycznej, zwłaszcza jako zawory odcinające oraz przełączające przepływ gazu badanego, gazów testowych i referencyjnych. Zastosowany materiał gwarantuje znakomitą odporność na korozję chemiczną spowodowaną działaniem gazów kominowych, SO2 itp. W przypadku rozpuszczalników prosimy o skontaktowanie się z nami.

ZALETY:

  • Odporność antykorozyjna
  • Kompaktowa konstrukcja
  • Gazoszczelność
  • Nie wymagają konserwacji
  • Prosta obsługa
  • Łatwa instalacja
  • Opcja kontrolowanego ustawienia zaworu

* Wersje standardowe są magazynowane; inne konstrukcje, materiały, szerokości nominalne oraz połączenia dostępne po złożeniu zapytania.



Zawory kulowe, seria L

typ 2L/PV1

typ 3L/PV1

typ 4L/PV1

typ 5L/PV1

Styk /K

Nr części

01V3000

01V3050

01V3100

01V3150

01V2005

Otwór kuli zaworu

typ I

typ L pionowy

2x typ L

typ L pionowy

Szerokość nominalna

NW 4*

Maks. ciśnienie robocze przy 20 °C

PN10, 10 bar

Współczynnik przepływu

0,43*

Temperatura robocza i otoczenia

- 20 do + 80 °C

- 10 do + 60 °C

Temperatura przechowywania

- 30 do + 110 °C

- 25 do + 70 °C

Sposób uruchamiania

ręcznie

Sposób zamontowania

płyta montażowa opcja dla montażu naściennego: kątowniki montażowe /K, nr części: 01V2004

montaż naścienny

Materiał części kontaktujących się z medium

PVDF, FPM*

Połączenia G 1/4” i DIN ISO 228/1*

2x

3x

4x

5x

Położenie kontrolowane

1x

Połączenia elektryczne

końcówki 3x 4 mm2

Klasa ochrony

IP20 EN 60529

Maks. parametry robocze styku przełącznego

48V, 0,5A, 24W

Ciężar

0,07 kg

0,08 kg

0,09 kg

0,1 kg

0,14 kg
