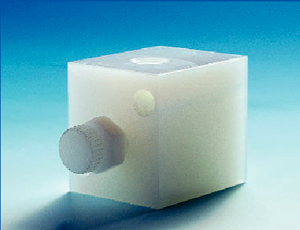

Zawór iglicowy, seria RV 11- ..z blokadą oraz funkcją dokładnej regulacji

Zawór iglicowy, seria RV 11- ..z blokadą oraz funkcją dokładnej regulacji

Zawór iglicowy, seria RV 11- ..z blokadą oraz funkcją dokładnej regulacji

Zawory iglicowe FV 11-.. firmy M&C charakteryzują się zwartą budową, precyzyjną charakterystyką regulacji z funkcją blokowania, dostępnością różnych materiałów wykonania korpusu zaworu, a także obecnością złączki zintegrowanej z korpusem zaworu, umożliwiającej proste łączenie z układami przewodów elastycznych. Wlot oraz wylot gazu są skonfigurowane pionowo względem iglicy zaworu. Wlot gazu znajduje się przy górnej części iglicy zaworu. Iglica jest w sposób niezawodny uszczelniona i umocowana w korpusie zaworu bez stosowania o-ringów, za pomocą śruby dociskowej wykonanej jako jedna całość lub w dwóch częściach, zależnie od dobranego materiału. Po ok. 2 1/2 obrotu iglicy uaktywnia się funkcja blokowania. Regulacja wartości natężenia przepływu odbywa się w zakresie dodatkowych 3 1/2 obrotu. Iglica zaworu nie posiada stopu i powinna być wykorzystywana wyłącznie w sposób uwzględniający charakterystykę regulacji. Odpowiednie umiejscowienie połączeń umożliwia elastyczne dostosowanie się do warunków miejsca instalacji. Opcjonalnie mogą zostać dostarczone złączki przewodowe.

ZASTOSOWANIE:

W układach analitycznych często występuje konieczność wprowadzania precyzyjnych korekt wartości natężenia przepływu gazu, uzależnionych od warunków konkretnej instalacji. Kompaktowe zawory iglicowe dokładnej regulacji RV 11-.., produkt firmy M&C, umożliwiają wykonywanie takich regulacji w sposób niezawodny i z odpowiednią dokładnością dzięki zoptymalizowanej konstrukcji układu sterowania zaworu. Wykorzystanie materiałów o właściwościach antykorozyjnych gwarantuje zachowanie neutralności analitycznej.

ZASTOSOWANIE:

  • Odporność antykorozyjna
  • Kompaktowa konstrukcja
  • Gazoszczelność
  • Nie wymaga konserwacji
  • Prostota działania
  • Łatwa instalacja

Zawór iglicowy

RV 11-P

RV 11-T

RV 11-PK

Nr części

02V1000

02V1200

02V1300

Typ konstrukcji

typ przepływowy

Sposób zamontowania

montaż naścienny

Połączenia

gwint wewn. G 1/4”i, DIN ISO 228/1

Przestrzeń martwa

2 ml

Ciśnienie, maks.

4 bar

Temperatura medium, maks.

80 °C

100 °C

150 °C

Temperatura otoczenia, maks.

80 °C

100 °C

150 °C

Materiał części pozostających w kontakcie z medium:

korpus

iglica zaworu

śruba dociskowa

PVDF

PVDF

PTFE

PTFE

PCTFE

PTFE

PEEK

PEEK

PTFE / PEEK

Ciężar

150 g

190 g

150 g
