Naczynie kondensatu TG1, TG1/LA1, TG10, TK10, TK11, TK12/LA5, TK13

Naczynie kondensatu TG1, TG1/LA1, TG10, TK10, TK11, TK12/LA5, TK13

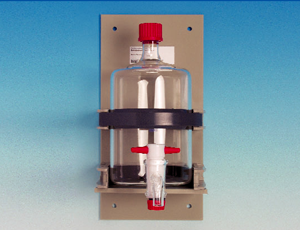

Naczynia zbiorcze kondensatu TG1 oraz TG10 są wykonane ze szkła przemysłowego zapewniającego wysoką odporność antykorozyjną oraz umożliwiającego optyczne sprawdzanie stanu naczynia. Na wlocie kondensatu zainstalowana jest złączka zaciskowa GL25- 12 mm.

W przypadku wersji TG1 (lecz nie TG10) przewidziana jest dodatkowa złączka tego typu umożliwiająca dołączenie opcjonalnego czujnika alarmu o poziomie cieczy (przy dostawie uszczelnione zaślepką).
Zawór wylotowy jest zaopatrzony w kurek odcinający PTFE zapewniający łatwy dostęp oraz hermetyczne uszczelnienie. Wszystkie elementy kontaktujące się z medium są wykonane ze szkła lub PTFE. Standardowa dostawa obejmuje płytkę do montażu naściennego. Wersja TG1/LA1 jest dostarczana wraz z czujnikiem cieczy LA1 dla mediów przewodzących i zawiera układ elektroniczny LA 1.1 w obudowie montowanej naściennie. Opcjonalnie mogą zostać dostarczone specjalne złączki pośrednie, dla połączeń przewodów ze szklanymi złączkami GL. </Br>Naczynia kondensatu TK10-TK12/LA5 są wykonane z przeźroczystego PVC oferującego wysoką odporność antykorozyjną oraz możliwość optycznego sprawdzania stanu naczynia. Połączenie wlotowe kondensatu w wersji TK12/LA5 posiada gwint G3/8”.
Zastosowanie naczynia w wersji TK10 oznacza możliwość wykonywanie kolejnych połączeń dzięki obecności dwóch dodatkowych złączy gwintowych G1/4” uszczelnionych korkami. Naczynia zbiorcze kondensatu TK11 oraz TK12/LA5 posiadają połączenie gwintowe M28 przeznaczone dla przełącznika poziomowego LA5.
Naczynie kondensatu TK12/LA5 jest wykonane ze zintegrowanym przełącznikiem poziomowym LA5 oraz kablem łączącym LIYY 2x 0,14 mm2 długości 1m. Obsługiwany ręcznie zawór spustowy w wersjach TK10-TK12/LA5 jest uszczelniony o-ringiem FPM w sposób gwarantujący prostą obsługę oraz właściwe uszczelnienie. Trzy dodatkowe złącza gwintowe G1/4” oferują możliwość prostego podłączenia w pionie lub poziomie. Połączenia poziome są zaślepione za pomocą korków.

Dostawa obejmuje uchwyty do montażu naściennego.

10-litrowe naczynie zbiorcze kondensatu w wersjach TK13 oraz TK13/LA5, z uchwytem i kurkiem odcinającym, jest wykonane z PE. Wlot kondensatu oraz odpowietrzanie odbywają się poprzez trzy połączenia przewodowe DN4/6 mm naczyń TK13 oraz TK13/LA5. Naczynie zbiorcze kondensatu TK13/LA5 jest wykonane ze zintegrowanym przełącznikiem poziomowym LA5 oraz kablem łączącym LIYY 2x 0,14 mm2 długości 1m.

Przełącznik poziomowy LA5 jest dostarczany fabrycznie jako zestyk zwierny. Użytkownicy wymagający zestyku rozwiernego powinni odwrócić element roboczy o 180°.
– Opcjonalnie dostępne są specjalne wykonania połączeń przewodów. –
– Dostępne są wersje naczyń o odmiennej pojemności oraz inne wersje materiałowe. –

ZASTOSOWANIA:

Naczynia zbiorcze kondensatu TG../TK.. zostały opracowane specjalnie dla zastosowań w technice analitycznej. Wykorzystuje się je w sytuacjach, w których niemożliwe jest automatyczne usuwanie kondensatu, jak np. w chłodnicach gazowych lub tam, gdzie mogą się pojawiać niepożądane niewielkie ilości kondensatu. Jeżeli do usuwania kondensatu jest stosowana pompa perystaltyczna i można się spodziewać znacznego odpływu cieczy, naczynie zbiorcze kondensatu można również wykorzystywać w charakterze zbiornika buforowego. Dla zwiększonego bezpieczeństwa, naczynia kondensatu mogą być wyposażane w alarm poziomu cieczy.

ZALETY:

  • Znaczna odporność antykorozyjna
  • Zawsze widoczny poziom cieczy
  • Różne wersje połączeń przewodów
  • Możliwość generowania alarmów o poziomie cieczy
  • Zintegrowany zawór kurkowy na wylocie

Naczynie kondensatu TK 10

TK 11 TK 12/LA5 TK13 TK13/LA5

Nr części

09K4250 09K4200 09K4300 09K4310 09K4320

Pojemność ok.

1 litr 1 litr 1 litr 10 litrów

Ciśnienie robocze przy 20 °C

0,2 do 2 bar (bezw.) 0,2 do 2 bar (bezw.) 0,2 do 2 bar (bezw.) atmosferyczne

Temperatura kondensatu

0 do + 50 °C

Temperatura otoczenia

0 do + 55 °C

Temperatura przechowywania

– 15 do + 65 °C

Połączenie wlotowe kondensatu

gwint wew. 1x G3/8”i,
x G1/4” i
gwint wew. 1x G3/8”i,
1x M 28 x1,5 i
gwint wew. 1x G3/8”i,
1x M 28 x1,5 i
3x DN 4/6 2x DN4/6

Połączenie wylotowe kondensatu

gwint wew. 3x G1/4 i gwint wew. 3x G1/4 i kurek odcinający 11,5

Ciężar

0,5 kg 0,5 kg 0,6 kg 1 kg

Części kontaktujące się z medium

PVC, FPM PVC, FPM PVC, FPM PE, guma, PVDF

Układ alarmu cieczowego

NIE NIE (opcja) TAK NIE TAK

Parametry styku

150V 0,5A 10W 150V 0,5A 10W

Naczynie kondensatu

TG 1

TG 1/LA 1

TG 10

Nr części

09K4000

09K4100

09K4050

Pojemność

ok. 1 l

Ciśnienie robocze przy 20 °C

0,2 do 2 bar (bezw.)

Temperatura kondensatu

0 do + 80 °C

Temperatura otoczenia

0 do + 55 °C

Temperatura przechowywania

- 15 do + 65 °C

Materiały części kontaktujących się z medium

szkło, PTFE

Wymiary

145 x 290 x 235 mm / szer. x wys. x głęb.

Połączenia

1x GL25- 12, 1x GL25,
1x złączka wkrętna 13 mm

2x GL25- 12,
1x złączka wkrętna 13 mm

1x GL25- 12,
1x złączka wkrętna 13 mm

Ciężar

1 kg

2 kg

1 kg

Układ alarmu cieczowego

NIE (opcja)

TAK

NIE

Zasilanie elektryczne

230V 50Hz, 2VA
