System rozcieńczania gazów, wersja DIL-U składający się z sondy rozcieńczającej SP2000H/DIL-U/P oraz pompy rozcieńczającej DIL-U/A (N)

System rozcieńczania gazów, wersja DIL-U składający się z sondy rozcieńczającej SP2000H/DIL-U/P oraz pompy rozcieńczającej DIL-U/A (N)

Na system rozcieńczania gazów DIL-U firmy M&C składają się: sonda rozcieńczająca SP2000H/DIL-U/P oraz zespół pompy rozcieńczającej DIL-U (A/N).

Element rozcieńczający, w skład którego wchodzą kryzy krytyczne, jest scalony z wylotem gazu z sondy, i wraz z nim ogrzewany do stałej temperatury. Zastosowana nagrzewnica podnosi temperaturę gazu rozcieńczającego do temperatury sondy. Oba te rozwiązania zapewniają utrzymanie temperatury pobieranego gazu powyżej punktu rosy. Gazy testowe stosowane przy kalibrowaniu systemu są wprowadzane do sondy gazowej poprzez zawór zintegrowany z systemem. Pompa próżniowa, wchodząca w skład zespołu pompy DIL-U, wytwarza odpowiednie podciśnienie niezbędne dla prawidłowego funkcjonowania kryz krytycznych.

Pracę układu rozcieńczającego można monitorować na zainstalowanym manometrze. Przepływomierze wskazują natężenie przepływu gazu przez analizator oraz przepływu bocznikowego 1. Dostępny jest również alarm o braku przepływu. Dla umożliwienia przeprowadzania procedury testowej z gazami: zerowym oraz kalibracyjnym, system posiada zainstalowany trójdrogowy zawór kulkowy oraz przepływomierz. Wersja DIL-U/A jest stosowana, jeżeli w charakterze gazu rozcieńczającego ma być wykorzystywane powietrze otoczenia; dla wersji DIL-U/N stosuje się gaz podawany z butli. Wykorzystanie butli oznacza konieczność zastosowania regulatora ciśnienia, manometru oraz przepływomierza, który opcjonalnie może zostać zainstalowany w zespole pompy. Jeżeli punkt rosy rozcieńczonego gazu przewyższa temperaturę otoczenia, zastosowanie opcjonalnej zintegrowanej chłodnicy ECP1000G/SR25 firmy M&C obniża go do + 5 °C.

Wysoka wartość współczynnika rozcieńczenia oznacza bardzo niewielkie natężenia przepływu gazu. Z tego względu, przy wysokich rozcieńczeniach konieczne jest zastosowanie dodatkowego bocznika gazowego, 2, dla zredukowania czasu reakcji. Tak jest w przypadku wersji DIL-U/B z dodatkową pompą, przepływomierzem oraz chłodnicą jako opcja. Temperatura ogrzewanego węża gazowego 3/4-N/M/H (lub kilku węży) firmy M&C, pomiędzy sondą a zespołem pompy, może być kontrolowana poprzez sterownik temperatury 703, wbudowany do zespołu pompy. Konstrukcja systemu rozcieńczania DIL-U gwarantuje prostotę obsługi i konserwacji.

ZASTOSOWANIA:

Elektrycznie ogrzewany system rozcieńczania gazów DIL-U firmy M&C znajduje zastosowanie w procesach, w których procedura pomiarowa lub specyfika gazu procesowego wymagają rozcieńczania pobieranego gazu, a wraz z nim mierzonego składnika, w zakresie od 100:1 do 1:1. Typowe zastosowania:

  • gazy toksyczne powyżej wartości TLV;
  • wybuchowe mieszaniny gazów powyżej dolnej granicy wybuchowości (LEL);
  • dostosowywanie stężenia składników badanego gazu do zakresu pomiarowego analizatora;
  • wykonywanie pomiarów w warunkach niskich natężeń przepływu gazu, od 1 Nl/godz.;
  • pomiary wilgotności w gazach kominowych wykonywane techniką podczerwieni.

Konstrukcja sondy rozcieńczającej produkcji M&C (będącej elementem omawianego systemu) jest oparta o sprawdzoną, modularną sondę gazową SP2000H firmy M&C. Pozwala to użytkownikowi wykorzystywać posiadaną sondę niemal w każdej sytuacji, np. w połączeniu ze specjalnymi technikami filtracji lub specyficznymi materiałami, zależnie od potrzeb.

ZALETY:

  • Najniższy współczynnik rozcieńczenia 1:1
  • Możliwość wykorzystania powietrza środowiskowego w charakterze gazu rozcieńczającego
  • Niewielkie zużycie gazu rozcieńczającego
  • Działanie niezależne od wartości ciśnienia barometrycznego
  • Zwarta konstrukcja
  • Sonda gazowa SP2000H/…
  • Wbudowana nagrzewnica gazu rozcieńczającego
  • Przyłącze gazu testowego na wlocie do sondy
  • Całościowo ogrzewany do 180 °C

– należy uwzględnić zmienność ciśnienia procesowego

System rozcieńczania gazu, wersja DIL-U

Nr części

Typ

Sonda gazowa rozcieńczająca SP2000H/DIL-U/P, nr części:

20S4950(a) *sprawdzić współczynnik rozcieńcz.

SP2000H/DIL-U/P

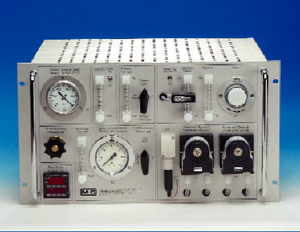

Zespół pompy rozcieńczającej, standard, DIL-U/A, nr części:

20S4955(a) s

DIL-U/A

Zespół pompy rozcieńczającej, standard, DIL-U/N, nr części:

20S4960(a) s

DIL-U/N

Opcja: chłodnica gazowa ECP1000G/SR25, nr części:

20S4965(a) s

ECP1000G/SR25

Opcja: bocznik DIL-U/B, nr części:

20S4970(a) s

DIL-U/B

Przewód roboczy lub filtr wstępny w przestrzeni procesowej

dostępne opcjonalnie, zob. arkusze danych 2-1.1b; 2-1.5.1; 2-1.6.1/2; 2-1.9.5

Współczynnik rozcieńczenia

1:1 do 100:1; regulacja za pomocą odpowiednich kryz
* wymagany współczynnik rozcieńczenia należy podać na zamówieniu

Natężenie przepływu pobieranego gazu

od ok. 1 Nl/godz. do 50 Nl/godz.

Natężenie przepływu gazu rozcieńczającego

od ok. 30 Nl/godz. do 100 Nl/godz.

Ciśnienie gazu rozcieńczającego dla DIL-U/N

> 3 bar

Materiał części kontaktujących się z pobieranym gazem

stal nierdzewna 316Ti, 1.4404, szkło, FPM, PTFE

Wymiary, zespół pompy rozcieńczającej DIL-U

regał w standardzie 19”, 6U, 84HP, głębokość = 460 mm

Połączenia gazowe

gwint wewnętrzny G1/4” i

Zasilanie elektryczne

230V 50Hz, opcjonalnie 115V 60Hz (a)

Ciężar

sonda gazowa rozcieńczająca SP2000H/DIL-U/P: 15 kg;
zespół pompy rozcieńczającej DIL-U: 15 kg
